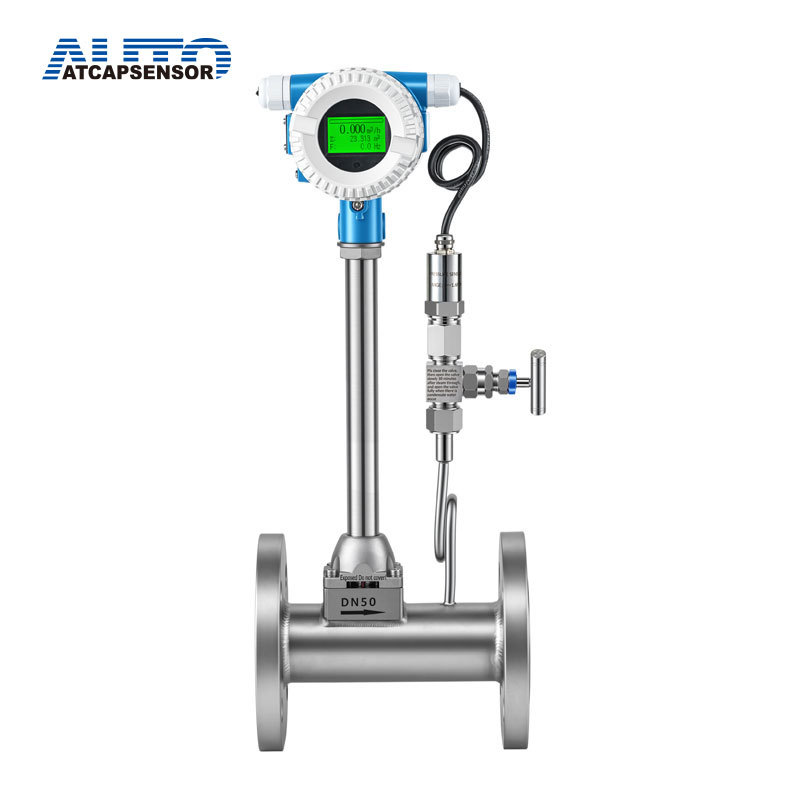

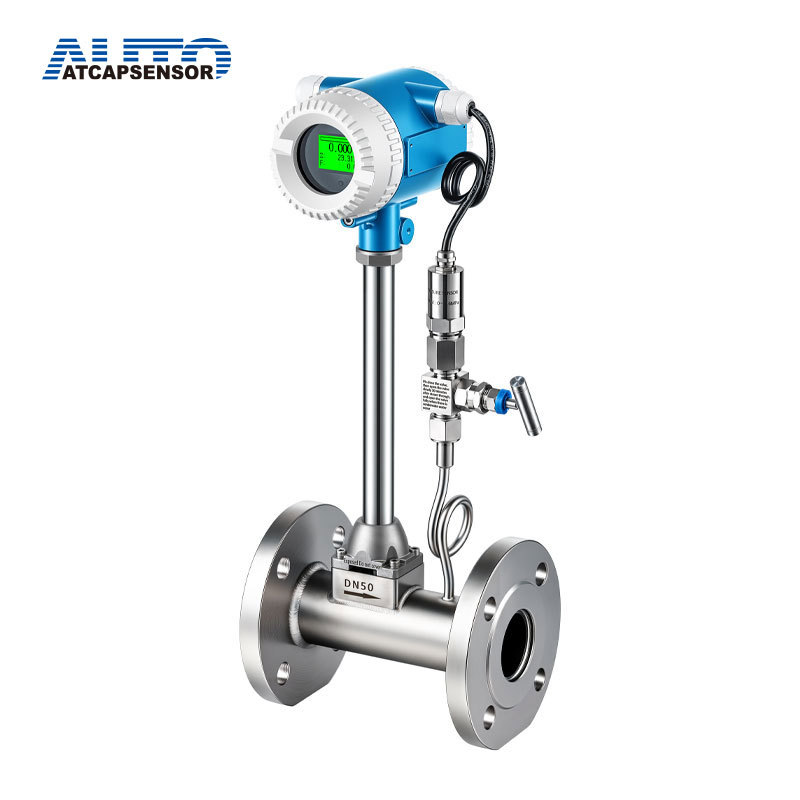

Medidor de vazão de gás natural Vortex digital
- em formação
- Descrição do produto
- vídeo
Introdução
O medidor de vazão por vórtice, que utiliza o Princípio do Vórtice de Carmen, incorpora cristais piezoelétricos como componentes de teste. Ele funciona como um novo medidor de vazão por vórtice para detecção de tensão, apresentando diversas vantagens, incluindo ampla faixa de medição, alta precisão, mínima perda de pressão, boa compatibilidade com o meio, saída de sinal de pulso proporcional à vazão e fácil conexão com computadores.
Aplicativo
Medição de vapor - vapor saturado em usinas de energia e instalações químicas.
Medição de fluxo de gás - gás natural, amônia, nitrogênio, dióxido de carbono, metano, cloreto de metano.
Água desmineralizada e pura para uso em biotecnologia, semicondutores e indústria farmacêutica.
Medição do fluxo de ar - controle de poeira e consumo de ar comprimido.
Petróleo e metanol bruto até 100 centipoises.
HVAC
Processamento de alimentos
Folha de Pedido
Diâmetro nominal (mm) | 25,40,50,65,80,100,125,150,200,250,300,(300~1000 Tipo de inserção) |
| Pressão nominal (MPa) | DN25-DN200 4.0 (Contrato de fornecimento >4.0), DN250-DN300 1.6 (Contrato de fornecimento >1.6) |
| Temperatura média (°C) | Tipo piezoelétrico: -40~260, -40~320; Tipo capacitivo : -40~300, -40~400, -40~450 (Acordo de fornecimento) |
| Material do corpo | 1Cr18Ni9Ti (Acordo de fornecimento de outros materiais) |
| aceleração de vibração admissível | Tipo piezoelétrico: 0,2g Tipo capacitivo: 1,0~2,0g |
| Precisão | ±1%R, ±1,5%R, ±1FS; Tipo de inserção: ±2,5%R, ±2,5%FS |
| Gama de | 1:6~1:30 |
| Tensão da fonte de alimentação | Sensor: +12V CC, +24V CC; Transmissor: +12V CC, +24V CC; Tipo de bateria: bateria de 3,6V |
| Sinal de saída | Pulso de onda quadrada (exceto para alimentação por bateria): nível alto ou baixo de 5V, 1V; corrente: 4~20mA |
Coeficiente de perda de pressão | Em conformidade com a norma JB/T9249, Cd = 2,4 |
| Marcas à prova de explosão | Tipo de segurança intrínseca: Exd IA CT2-T5; Tipo à prova de explosão: Exd CT2-T5 |
| Grau de proteção | O tipo de mergulho IP65 comum IP68 |
| Condições ambientais | Temperatura: 20 a 55,5%; umidade relativa: 90%; pressão atmosférica: 86 a 106 kPa. |
| Meio aplicável | Gás, líquido, vapor |
| Distância de transmissão | Sistema de três fios com saída de pulso: < 300m, sistema de duas linhas com saída de corrente padrão (4 ~ 20mA): resistência de carga inferior a 750 ohms |
2. Saída de sinal de pulso, ponto zero sem deriva, desempenho estável, com certa resistência a vibrações ambientais.
3. Fácil de instalar em tubulações de pequeno, médio e grande porte para drenagem, circulação industrial, tratamento de esgoto, etc.
