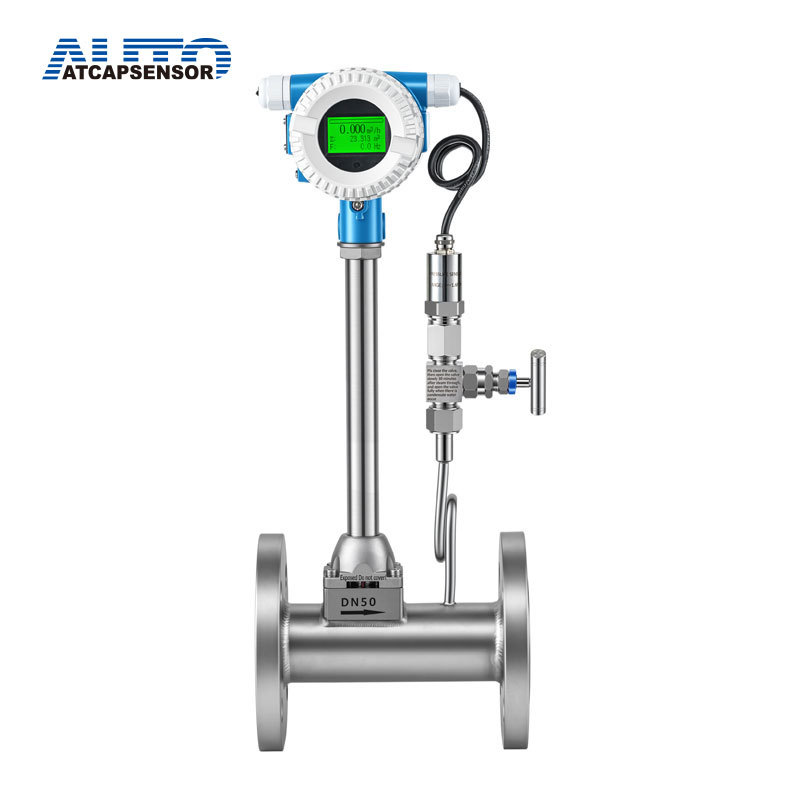

Medidor de vazão de vórtice de ar e gás líquido 4-20mA
- em formação
- Descrição do produto
- vídeo
Introdução - Medidor de vazão Vortex
O medidor de vazão de vórtice é um dispositivo avançado de medição de vazão projetado para medir a taxa de vazão de vários fluidos, incluindo líquidos, gases e vapor. O transmissor de vórtice funciona detectando vórtices que se formam quando o fluido flui por um corpo de bluff — um elemento estacionário colocado dentro do caminho do fluxo. Esses vórtices criam zonas alternadas de baixa e alta pressão a jusante, resultando em flutuações de pressão. Um sensor dentro do medidor de vazão detecta essas flutuações de pressão e as converte em um sinal de frequência que reflete a taxa de vazão.
Em uma aplicação especializada como o medidor de vazão de GLP, o sensor e o transmissor do medidor de vazão de vórtice trabalham em conjunto perfeito para acomodar as propriedades exclusivas do Gás Liquefeito de Petróleo (GLP). O sensor piezoelétrico detecta com precisão as flutuações de pressão criadas pelos vórtices conforme o GLP passa pelo corpo do bluff, garantindo leituras estáveis e confiáveis mesmo sob condições de vazão variáveis. O transmissor de vórtice então processa os sinais piezoelétricos em uma saída linear precisa que pode ser facilmente integrada a um sistema de controle de processo.
Este design robusto oferece vantagens como baixa manutenção, alta durabilidade e adequação para temperaturas e pressões extremas, tornando os medidores de vazão vortex altamente valorizados em indústrias como geração de energia, petróleo e gás, processamento químico e HVAC. Ao fornecer medições de vazão precisas e em tempo real, o medidor de vazão vortex oferece suporte a operações com eficiência energética, monitoramento de segurança e controle ideal sobre processos industriais críticos.
Características
O medidor de vazão vortex apresenta um design simples e durável, simplificando a instalação e a manutenção. Ele elimina a necessidade de tubulação de impulso e um coletor de três válvulas, minimizando os riscos de vazamento, bloqueios e congelamento.
Em termos de precisão de medição, ele atinge alta exatidão, normalmente dentro de ±(1 a 1,5)% da leitura, tornando-o adequado para aplicações que exigem dados confiáveis.
O visor fornece leituras simultâneas da vazão instantânea e da vazão cumulativa, eliminando a necessidade de exibições alternadas.
Projetado com uma estrutura racional, o medidor suporta uma ampla faixa de medição dinâmica e mantém perda mínima de pressão, otimizando o desempenho em diferentes condições de fluxo.
Parâmetros do produto
Diâmetro nominal (milímetros) | 25,40,50,65,80,100,125,150,200,250,300,(300~1000 Tipo de inserção) |
Pressão nominal (MPa) | DN25-DN200 4.0(>4.0 Contrato de fornecimento),DN250-DN300 1.6(>1.6 Contrato de fornecimento) |
Temperatura média(°C) |
Tipo piezoelétrico:-40~260,-40~320;Tipo de capacitância : -40~300, -40~400,-40~450(Acordo de fornecimento)
|
Material do corpo
| 1Cr18Ni9Ti, (Acordo de fornecimento de outros materiais) |
Aceleração de vibração permitida
| Tipo piezoelétrico: 0,2 g Tipo de capacitância: 1,0~2,0g |
Precisão
| ±1%R,±1,5%R,±1FS;Tipo de inserção:±2,5%R,±2,5%FS |
Alcance de
| 1:6~1:30 |
Tensão de alimentação |
Sensor: +12 V DC, +24 V DC; Transmissor: +12 V DC, +24 V DC; Tipo de bateria: Bateria de 3,6 V
|
Sinal de saída
| Pulso de onda quadrada (não incluindo o tipo de fonte de alimentação da bateria): nível alto ou baixo 5 V, 1 V; corrente: 4 ~ 20 mA |
Coeficiente de perda de pressão
| De acordo com o padrão JB / T9249 Cd = 2,4 |
Marcas à prova de explosão
| Tipo de segurança intrínseca: Exd IA CT2-T5 tipo à prova de chamas: Exd CT2-T5 |
Grau de proteção
| O mergulho comum IP65 tipo IP68 |
Condições ambientais
| Temperatura - 20~ 55,5% ~ 90% de umidade relativa, pressão atmosférica é 86 ~ 106kPa |
Meio aplicável
| Gás, líquido, vapor |
Distância de transmissão
| Tipo de saída de pulso do sistema de três fios: < 300 m, tipo de saída de corrente padrão de duas linhas (4 ~ 20 mA): resistência de carga menor que 750 ohm |

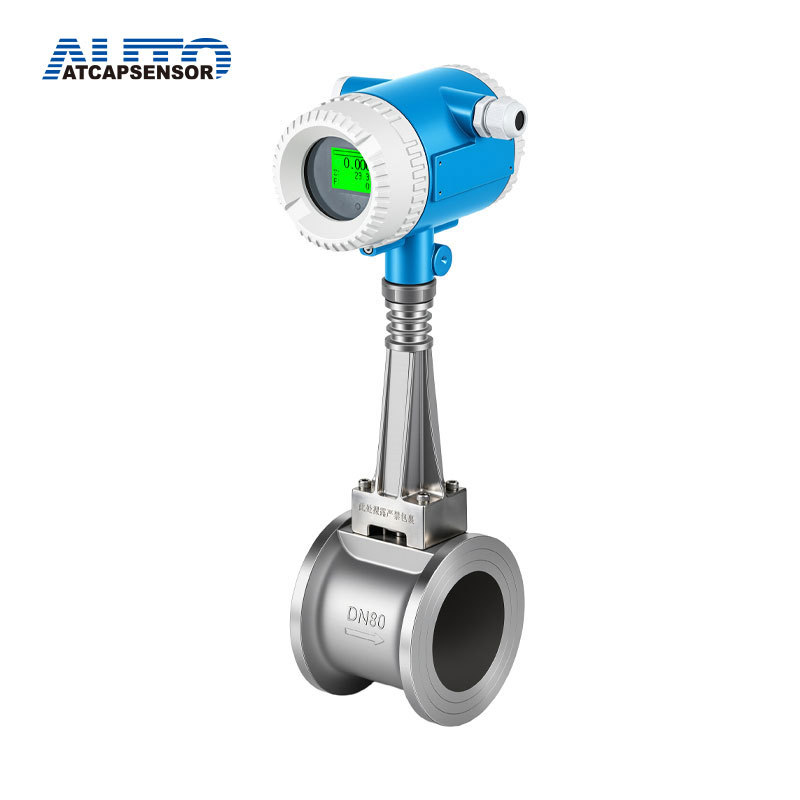

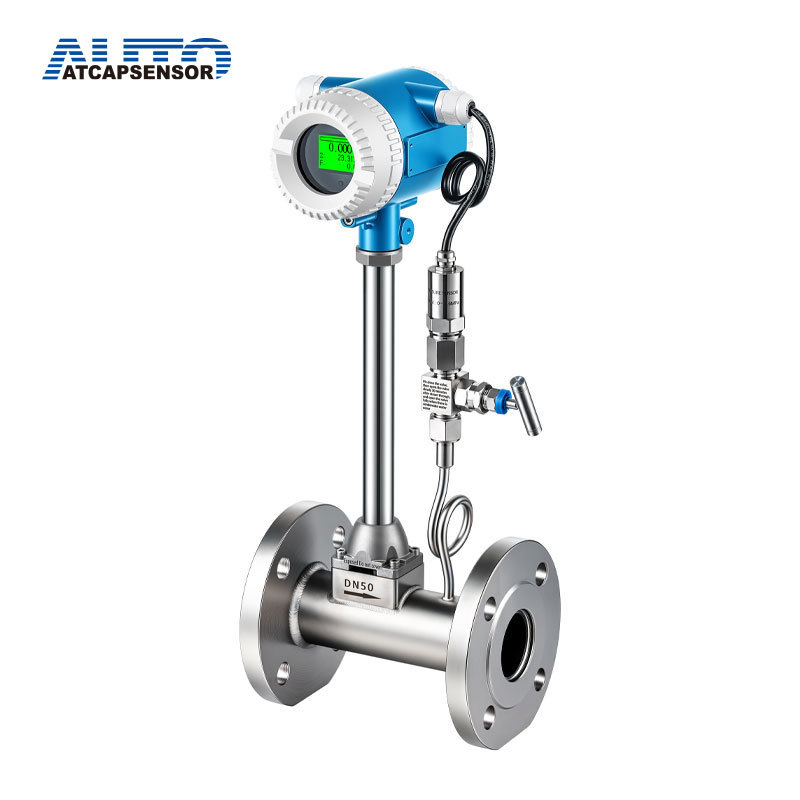

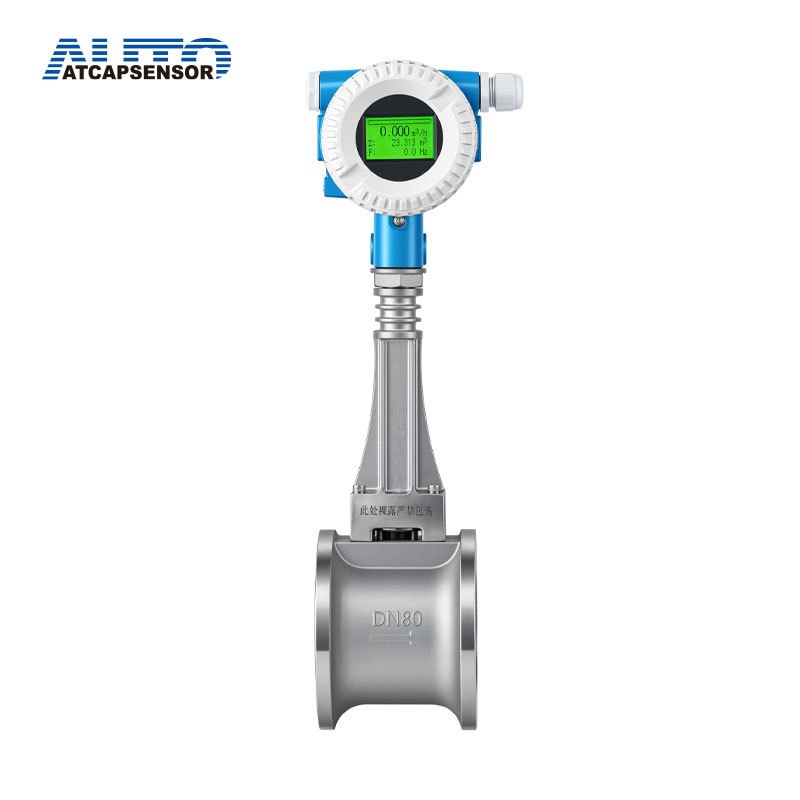

Imagens detalhadas do produto
Projetado para se destacar na medição de líquidos, gases e vapor com precisão inigualável, o medidor de vazão de vórtice ostenta um design diferenciado que aproveita o derramamento de vórtice para avaliação precisa da taxa de vazão. A versatilidade do medidor de vazão de derramamento de vórtice se estende por vários setores, incluindo petróleo e gás, processamento químico e tratamento de água. Os medidores de vazão de vórtice se destacam em aplicações que envolvem a medição de vapor, ar comprimido, nitrogênio e outros gases.
Folha de pedido de produto
LUVA | Explicação | ||
Nominal diâmetro (Em mm) | diâmetro | DN15-300 (gasoduto) | |
DN200-1500 (plug-in) | |||
Conexão | Gasoduto | Flórida | Conexão de flange |
JZ | Grampo de flange | ||
COM | Regras especiais | ||
Inserir | Eu | Fórmula Simples | |
Pq | Tipo de bola | ||
Precisão | Cano linha | 10 | 1,0%R |
15 | 1,5%R | ||
Inserir | 20 | 2,0%R | |
25 | 2,5%R | ||
COM | Padrões especiais de precisão | ||
Temperatura e pressão | S | T(S)P(S)Em condições normais temperatura e pressão | |
COM | T(Z)P(Z)Gêmeo extremo pressão | ||
Protocolo de comunicação | Não | Nenhuma interface de comunicação | |
E | Protocolo HART | ||
M | Protocolo MODBUS | ||
Saída | 1 | Nenhuma saída | |
2 | Saída de dois fios 4-20mA | ||
3 | Saída de pulso | ||
E | CC 12 V | ||
Fonte de energia | Banco de dados | Fonte de alimentação dupla de 12 V e bateria | |
DD | CC24V | ||
B | Fonte de alimentação de bateria 3,6 V, nenhuma saída de sinal usa apenas | ||
Material do sensor | S | Aço inoxidável 304 | |
eu | 316Aço inoxidável | ||
Materiais dos componentes principais | S | Sondas de aço inoxidável 304 | |
eu | Sondas de aço inoxidável 316 | ||
Meio de medição | 1 | Gás | |
2 | Líquido | ||
3 | Vapor saturado | ||
4 | Vapor superaquecido | ||
