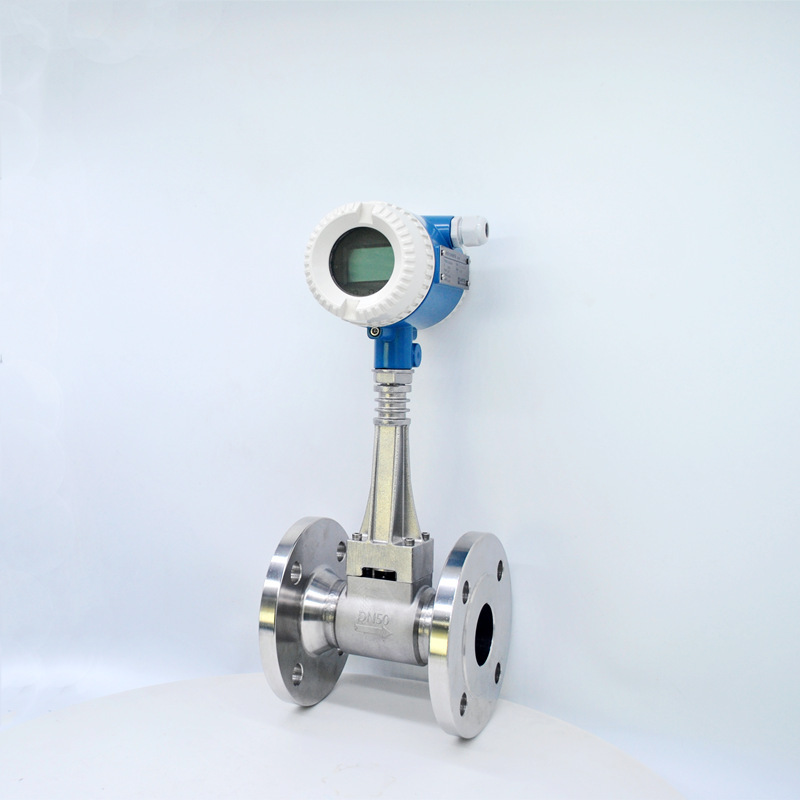

Medidor de vazão tipo vórtice para aplicação de vapor de água
- em formação
- Descrição do produto
- vídeo
- baixar
Apresentação do produto
O medidor de vazão por vórtice é um dispositivo de medição de vazão de última geração, desenvolvido com base no princípio do vórtice. A tecnologia inovadora atingiu o nível avançado internacional e é a primeira escolha de diversas indústrias. Os medidores de vazão por vórtice possuem vantagens exclusivas. O medidor de vazão por vórtice para água oferece alta precisão, ampla capacidade de medição e requisitos mínimos de manutenção. Isso torna o sensor de vazão por vórtice altamente confiável em uma variedade de aplicações. Esses medidores são adequados para medir vazão mássica e volumétrica em diversos fluidos. De acordo com o fluido, podem ser divididos em medidores de vazão por vórtice para vapor, medidores de vazão por vórtice para água e outros produtos. Os medidores de vazão por vórtice funcionam detectando a frequência dos vórtices que fluem de um corpo rombudo colocado em uma corrente de ar. À medida que o fluido flui através do corpo, ele cria vórtices alternados de baixa pressão proporcionais à vazão. O princípio permite medições precisas em uma ampla gama de condições, garantindo leituras exatas e consistentes. Com seu design robusto e versatilidade, os medidores de vazão por vórtice são amplamente utilizados em sistemas de energia, tratamento de água, processamento químico e HVAC para ajudar a melhorar a eficiência e o desempenho do gerenciamento de fluidos.
Características do produto
Design robusto e compacto: os medidores de vazão por vórtice de vapor possuem uma construção simples e robusta que garante durabilidade e facilidade de instalação.
Manutenção fácil: Não são necessários tubos de pulso nem manifolds de três válvulas, e o design do medidor de vazão por vórtice de vapor simplifica a manutenção, minimizando o risco de vazamentos, entupimentos e congelamento.
Desempenho confiável: A confiabilidade do projeto dos componentes de medição do medidor de vazão de vapor tipo vórtice contribui para uma longa vida útil e um desempenho consistente ao longo do tempo.
Alta precisão de medição: Os sensores de fluxo Vortex oferecem uma precisão impressionante. As leituras geralmente são estáveis em ± (1 a 1,5) %.
Exibição simultânea: O dispositivo exibe os valores de tráfego e de tráfego acumulado sem alternar entre as telas.
Construção otimizada: O medidor de vazão tipo vórtice para aplicações com vapor oferece uma ampla faixa de medição dinâmica, mantendo baixas perdas de pressão e aumentando a eficiência em diversas aplicações.
Parâmetros do produto
Diâmetro nominal (mm) | 25,40,50,65,80,100,125,150,200,250,300,(300~1000 Tipo de inserção) |
Pressão nominal (MPa) | DN25-DN200 4.0 (Contrato de fornecimento >4.0), DN250-DN300 1.6 (Contrato de fornecimento >1.6) |
Temperatura média (°C) |
Tipo piezoelétrico: -40~260,-40~320; Tipo capacitivo : -40~300, -40~400,-40~450(Contrato de fornecimento)
|
Material do corpo
| 1Cr18Ni9Ti (Acordo de fornecimento de outros materiais) |
aceleração de vibração admissível
| Tipo piezoelétrico: 0,2g Tipo capacitivo: 1,0~2,0g |
Precisão
| ±1%R, ±1,5%R, ±1FS; Tipo de inserção: ±2,5%R, ±2,5%FS |
Gama de
| 1:6~1:30 |
Tensão da fonte de alimentação |
Sensor: +12V CC, +24V CC; Transmissor: +12V CC, +24V CC; Tipo de bateria: bateria de 3,6V
|
Sinal de saída
| Pulso de onda quadrada (exceto para alimentação por bateria): nível alto ou baixo de 5V, 1V; corrente: 4~20mA |
Coeficiente de perda de pressão
| Em conformidade com a norma JB/T9249, Cd = 2,4 |
Marcas à prova de explosão
| Tipo de segurança intrínseca: Exd IA CT2-T5; Tipo à prova de explosão: Exd CT2-T5 |
Grau de proteção
| O tipo de mergulho IP65 comum IP68 |
Condições ambientais
| Temperatura: 20 a 55,5%; umidade relativa: 90%; pressão atmosférica: 86 a 106 kPa. |
Meio aplicável
| Gás, líquido, vapor |
Distância de transmissão
| Sistema de três fios com saída de pulso: < 300m, sistema de duas linhas com saída de corrente padrão (4 ~ 20mA): resistência de carga inferior a 750 ohms |

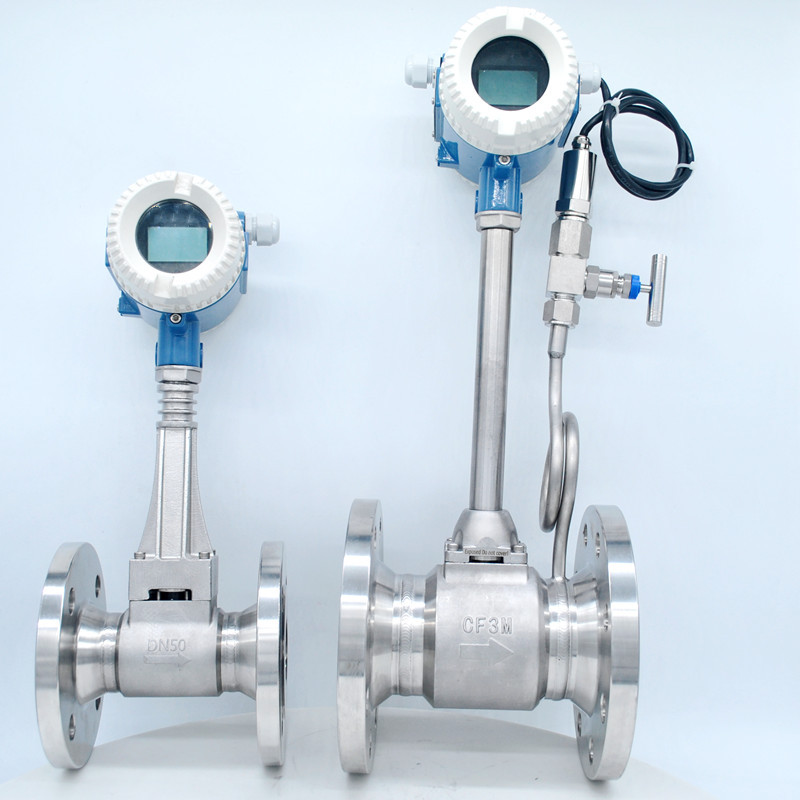

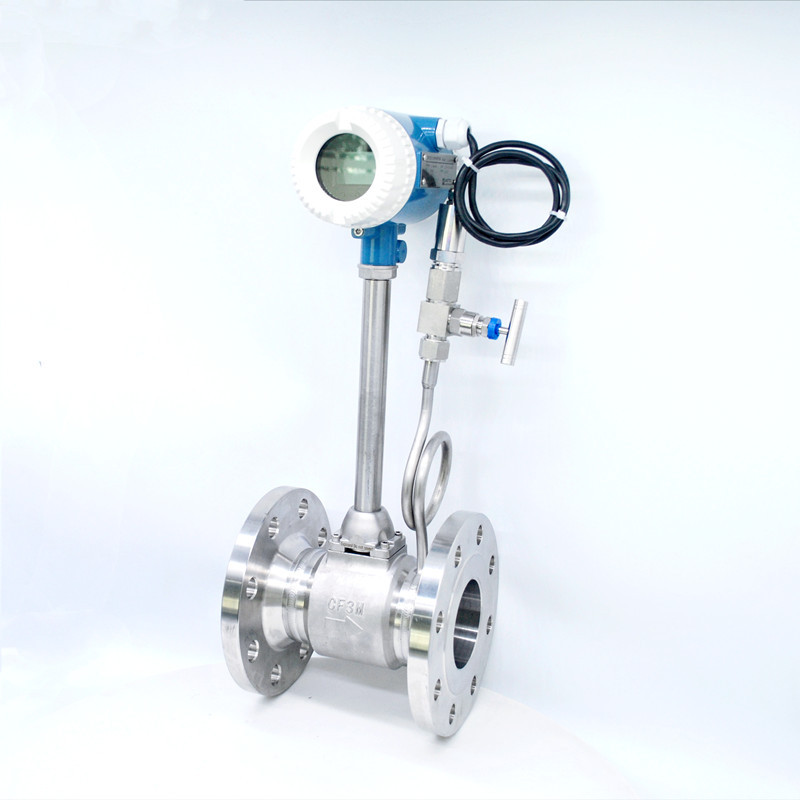

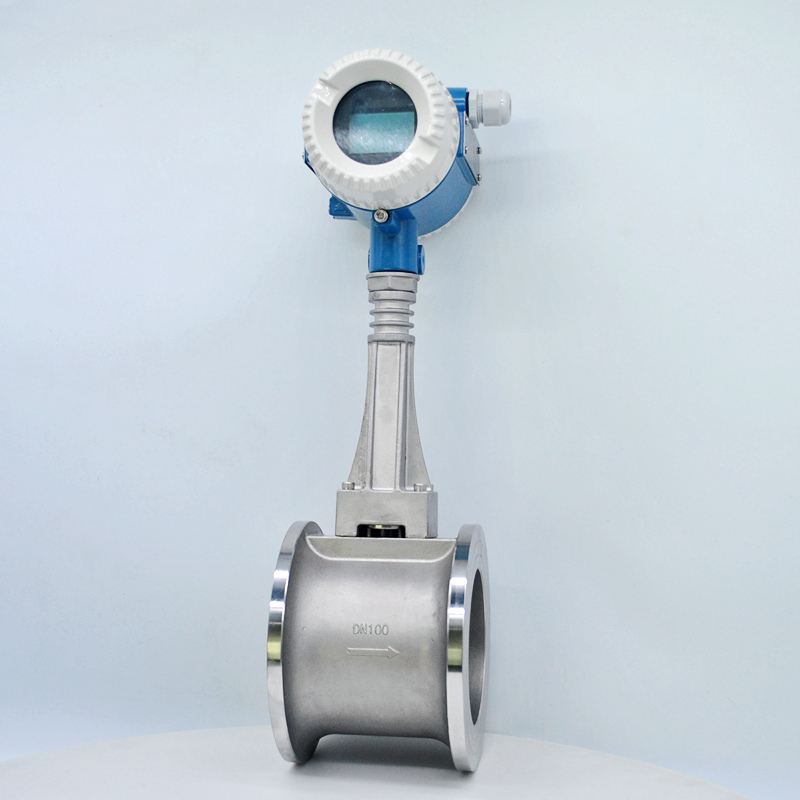

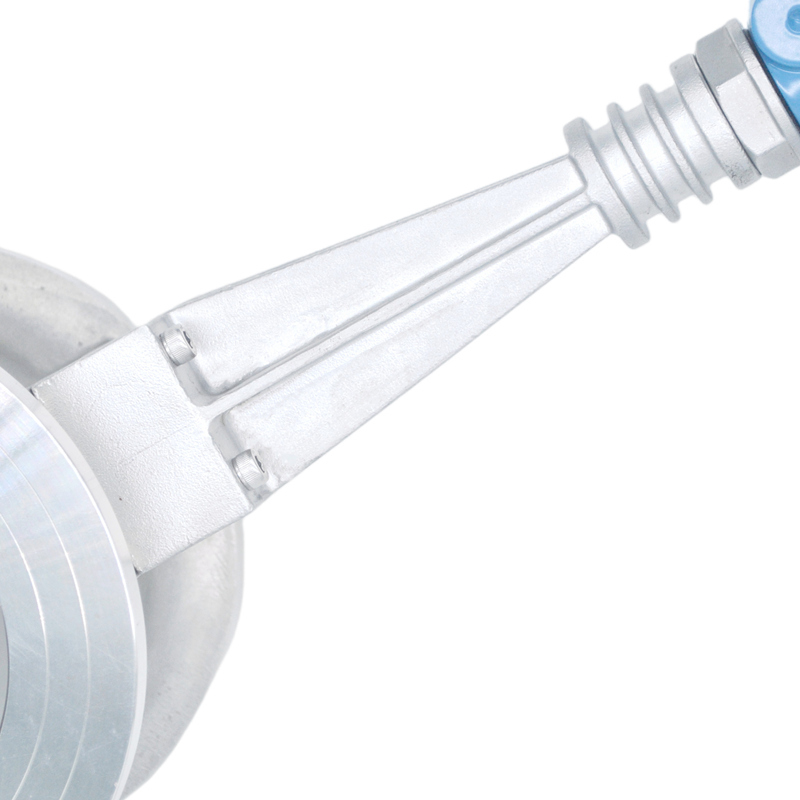

Imagens detalhadas do produto
Ficha de pedido do produto
LUGB | Explicação | ||
Nominal diâmetro (Em mm) | diâmetro | DN15-300 (Tubulação) | |
DN200-1500 (Conectável) | |||
Conexão | Gasoduto | EM | Conexão flangeada |
JZ | Braçadeira de flange | ||
COM | Regras especiais | ||
Inserir | J | Fórmula simples | |
Q | Tipo de bola | ||
Precisão | Cano linha | 10 | 1,0%R |
15 | 1,5%R | ||
Inserir | 20 | 2,0%R | |
25 | 2,5%R | ||
COM | Padrões especiais de precisão | ||
Temperatura e pressão | S | T(S)P(S)Normal temperatura e pressão | |
COM | T(Z)P(Z)Gêmeo extremo pressão | ||
Protocolo de comunicação | N | Sem interface de comunicação | |
H | Protocolo HART | ||
M | Protocolo MODBUS | ||
Saída | 1 | Sem saída | |
2 | Saída de dois fios de 4-20mA | ||
3 | Saída de pulso | ||
D | 12 V CC | ||
Fonte de energia | DB | Fonte de alimentação dupla de 12V e bateria | |
DD | 24 VCC | ||
B | Fonte de alimentação de bateria de 3,6 V, sem saída de sinal usa apenas | ||
Material do sensor | S | Aço inoxidável 304 | |
L | Aço inoxidável 316 | ||
Materiais do componente principal | S | Sondas de aço inoxidável 304 | |
L | Sondas de aço inoxidável 316 | ||
Meio de medição | 1 | Gás | |
2 | Líquido | ||
3 | Vapor saturado | ||
4 | vapor superaquecido | ||
Linha de Produção
2. O medidor de vazão de vapor por vórtice não entra em contato com o fluido, apresentando qualidade estável e alta durabilidade. O sensor de vazão por vórtice geralmente é instalado separadamente do sensor de correntes parasitas, e a vedação piezoelétrica de alta temperatura não entra em contato com o fluido medido na sonda de detecção. Portanto, o medidor de vazão de vapor por vórtice possui características como estrutura simples, bom desempenho geral e alta estabilidade.
3. O sensor de fluxo por vórtice é amplamente utilizado e pode ser aplicado a vapor, gás e água. 2. Medição sem contato para estabilidade e durabilidade: O medidor de vazão por vórtice para vapor opera sem contato direto com o fluido, garantindo qualidade estável e durabilidade robusta. O sensor de fluxo por vórtice é normalmente instalado separadamente do componente de corrente parasita, com uma vedação piezoelétrica de alta temperatura que impede o contato com o fluido medido na sonda de detecção. Esse design confere ao medidor de vazão por vórtice para vapor características como estrutura simples, desempenho confiável e alta estabilidade.
3. Ampla gama de aplicações: O sensor de fluxo de vórtice é versátil e adequado para medir vapor, gases e água, tornando-o aplicável em diversos setores industriais.
