Medidor de fluxo de vórtice de ar comprimido a vapor
- em formação
- Descrição do produto
- vídeo
- baixar
Introdução do produto
O medidor de vazão de vórtice de vapor adota o design de integração de temperatura e pressão, que é um novo medidor de vazão para medir o fluxo de fluido em tubos fechados com base no princípio do vórtice de Karman. Devido à sua boa adaptabilidade ao meio, pode medir diretamente o fluxo de volume de vapor, ar, gás, água e líquido sob condições de trabalho sem compensação de temperatura e pressão. É equipado com sensores de temperatura e pressão para medir o fluxo de volume padrão e o fluxo de massa.
características do produto
♦ O medidor de vazão de vórtice não possui partes móveis e os elementos de medição possuem estrutura simples, desempenho confiável e longa vida útil.
♦ O medidor de vazão de vórtice tem uma ampla faixa de medição. A relação de alcance geralmente pode atingir 1:10.
♦ O fluxo de volume do medidor de vazão de vórtice não é afetado por parâmetros térmicos como temperatura, pressão, densidade ou viscosidade do fluido medido. Geralmente, nenhuma calibração separada é necessária. Pode medir o fluxo de líquido, gás ou vapor.
♦ Causa pouca perda de pressão.
♦ A precisão é alta, a repetibilidade é de 0,5% e a manutenção é pequena.
Parâmetros do produto
Diâmetro nominal(milímetros) | 25,40,50,65,80,100,125,150,200,250,300,(300~1000 tipo de inserção) |
Pressão nominal (MPa) | DN25-DN200 4.0(>4.0 Contrato de fornecimento), DN250-DN300 1.6(>1.6 Contrato de Fornecimento) |
Temperatura média(° C) |
Tipo piezoelétrico:-40~260,-40~320;Tipo de capacitância : -40~300, -40~400,-40~450(Acordo de fornecimento)
|
Material do corpo
| 1Cr18Ni9Ti, (contrato de fornecimento de outros materiais) |
Aceleração de vibração permitida
| Tipo piezoelétrico:0,2g Tipo de capacitância:1,0~2,0g |
Precisão
| ±1%R,±1,5%R,±1FS;Tipo de inserção:±2,5%R,±2,5%FS |
Alcance de
| 1:6~1:30 |
Tensão da fonte de alimentação |
Sensor:+12V DC,+24V DC;Transmissor:+12V DC ,+24V DC;Tipo de bateria:3.6V Battery
|
Sinal de saída
| Pulso de onda quadrada (não incluindo o tipo de fonte de alimentação da bateria): nível alto ou baixo nível 5V, 1V; corrente: 4~ 20mA |
Coeficiente de perda de pressão
| De acordo com o padrão JB/T9249 Cd = 2,4 |
Marcas à prova de explosão
| Tipo de segurança intrínseca: Exd IA CT2-T5 tipo à prova de chamas: Exd CT2-T5 |
Grau de proteção
| O tipo de mergulho IP65 comum IP68 |
Condições ambientais
| Temperatura - 20~ 55,5% ~ 90% de umidade relativa, pressão atmosférica é 86 ~ 106kPa |
Meio aplicável
| Gás, líquido, vapor |
distância de transmissão
| Tipo de saída de pulso do sistema de três fios: <300m, tipo de saída de corrente padrão de duas linhas (4 ~ 20mA): resistência de carga inferior a 750ohm |

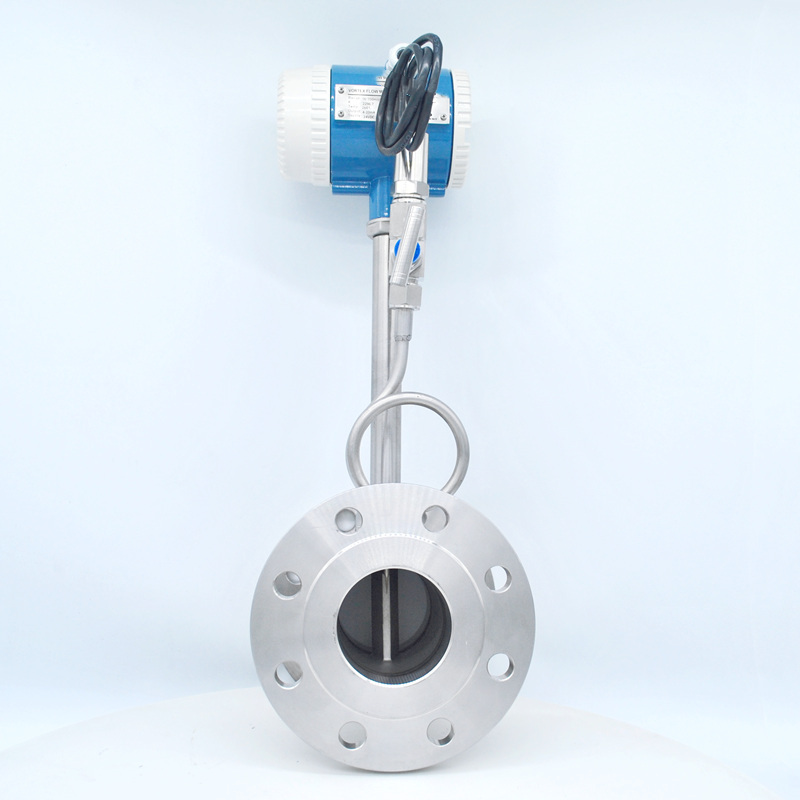

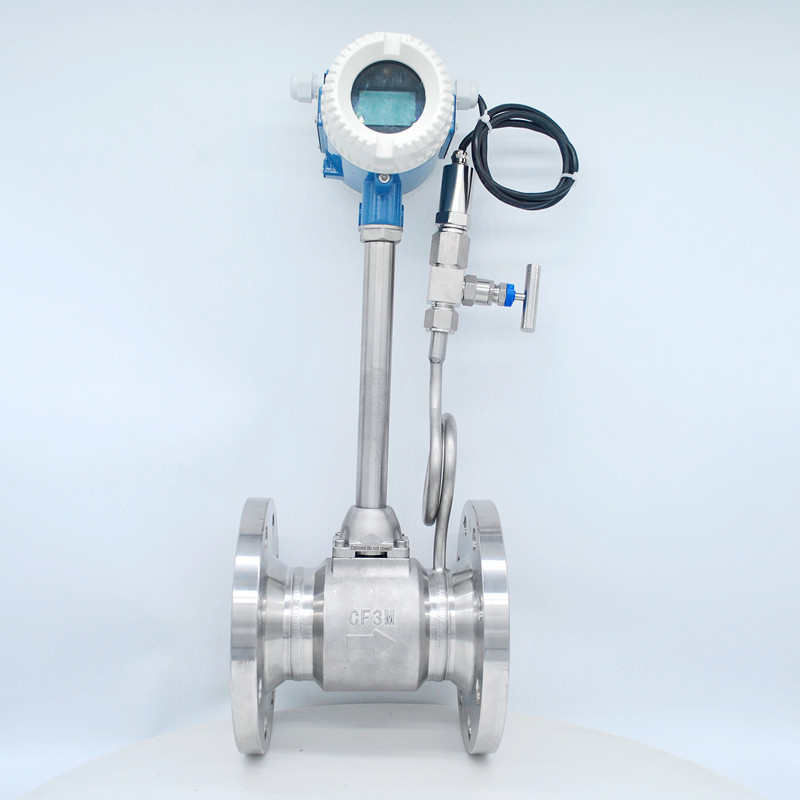

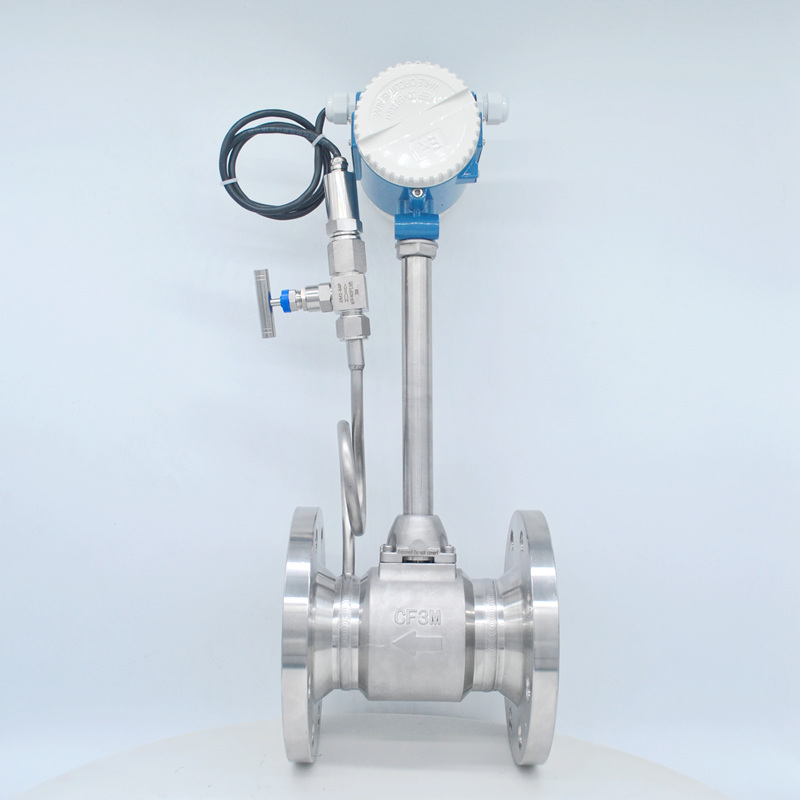

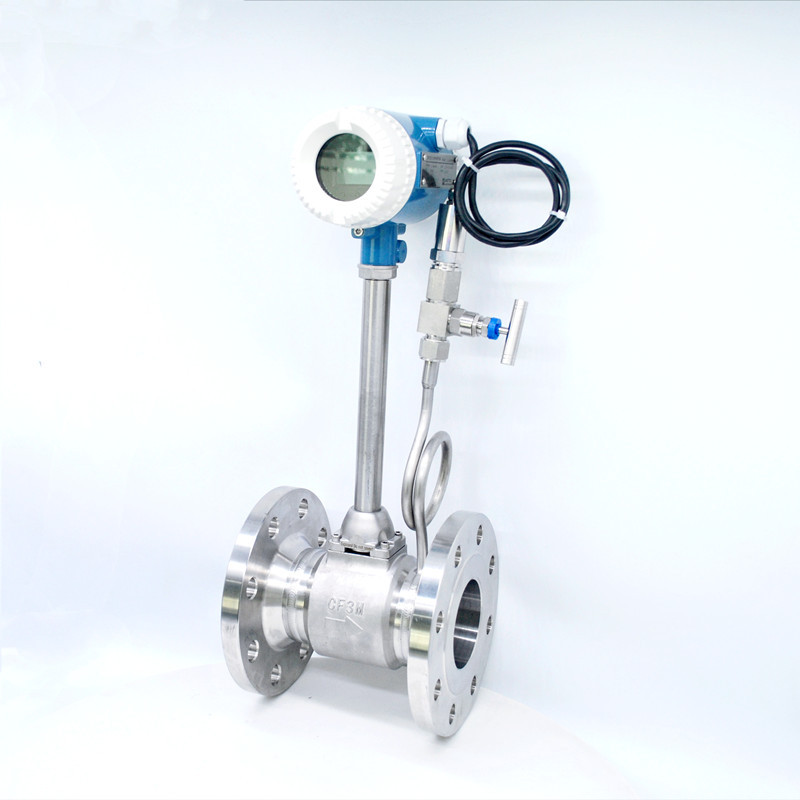

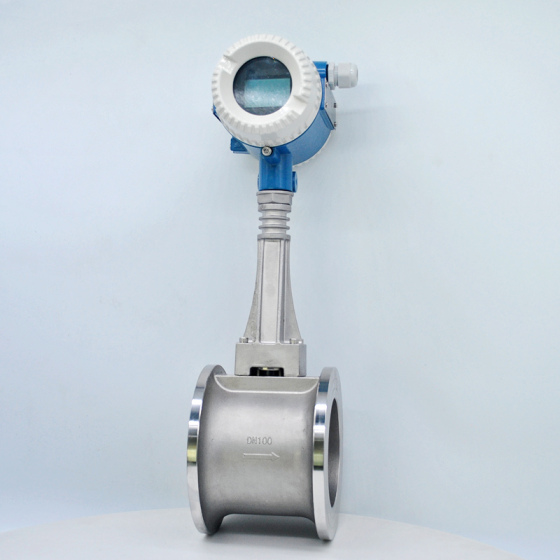

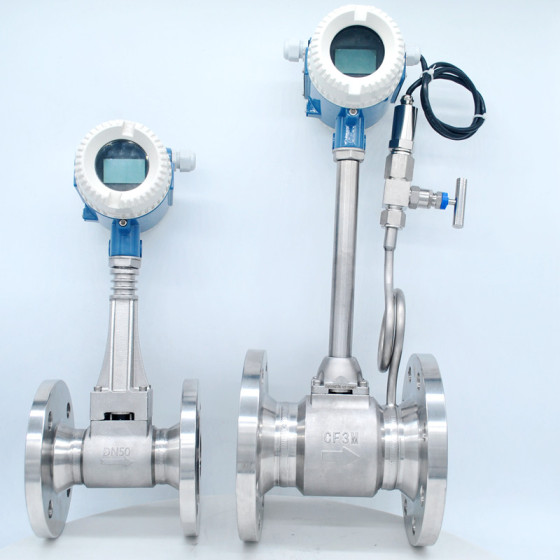

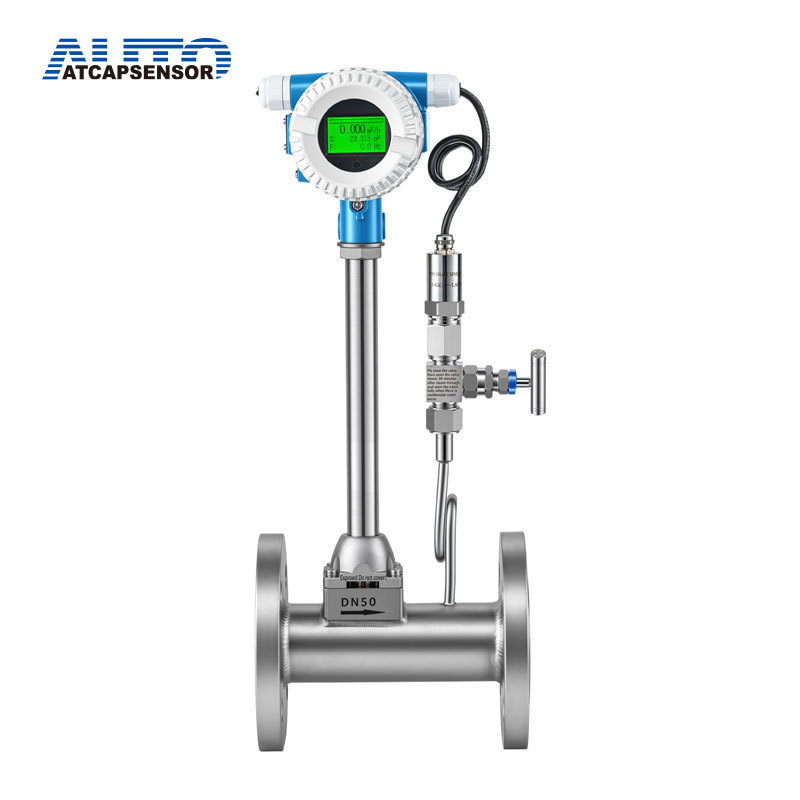

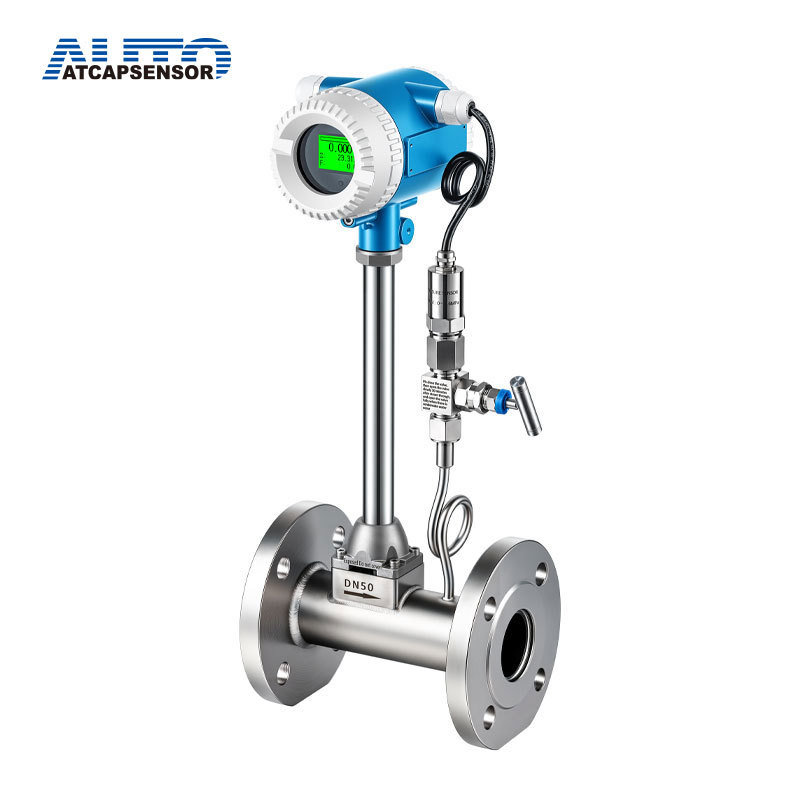

Imagens detalhadas do produto
Folha de pedido de produto
LUGB | Explicação | ||
Nominal diâmetro (Em mm) | diâmetro | DN15-300 (Oleoduto) | |
DN200-1500 (plug-in) | |||
Conexão | Oleoduto | FL | Conexão de flange |
JZ | Braçadeira de flange | ||
COM | regras especiais | ||
Inserir | J | Fórmula Simples | |
Q | Tipo de bola | ||
Precisão | Cano linha | 10 | 1,0%R |
15 | 1,5%R | ||
Inserir | 20 | 2,0%R | |
25 | 2,5%R | ||
COM | Padrões especiais de precisão | ||
Temperatura e pressão | S | T(S)P(S)No normal temperatura e pressão | |
COM | T(Z)P(Z)Twin extremo pressão | ||
Protocolo de comunicação | N | Sem interface de comunicação | |
H | protocolo HART | ||
M | protocolo MODBUS | ||
Saída | 1 | Sem saída | |
2 | Saída de 4-20mA de dois fios | ||
3 | saída de pulso | ||
D | DC12V | ||
Fonte de energia | banco de dados | Fonte de alimentação dupla de 12V e bateria | |
DD | DC24V | ||
B | Fonte de alimentação da bateria 3.6V, nenhuma saída de sinal usa apenas | ||
Material do Sensor | S | 304Aço inoxidável | |
eu | Aço inoxidável 316 | ||
Materiais dos componentes principais | S | 304 Sondas de aço inoxidável | |
eu | Sondas de aço inoxidável 316 | ||
meio de medição | 1 | Gás | |
2 | Líquido | ||
3 | Vapor saturado | ||
4 | Vapor superaquecido |
Linha de produção
2. O medidor de vazão Vortex tem uma ampla gama de aplicações, o fluxo de vapor, líquido, gás e ar comprimido podem ser medidos. Estrutura simples e firme, sem partes móveis, alta confiabilidade e operação de longo prazo muito confiável.
3. O equipamento profissional de teste e calibração. Antes de o medidor de vazão de vórtice sair da fábrica, ele deve ser rigorosamente calibrado várias vezes. O corpo é feito de aço inoxidável 304, a sonda é SS316L e o produto passou pela certificação CE, IS9001 e ATEX.
