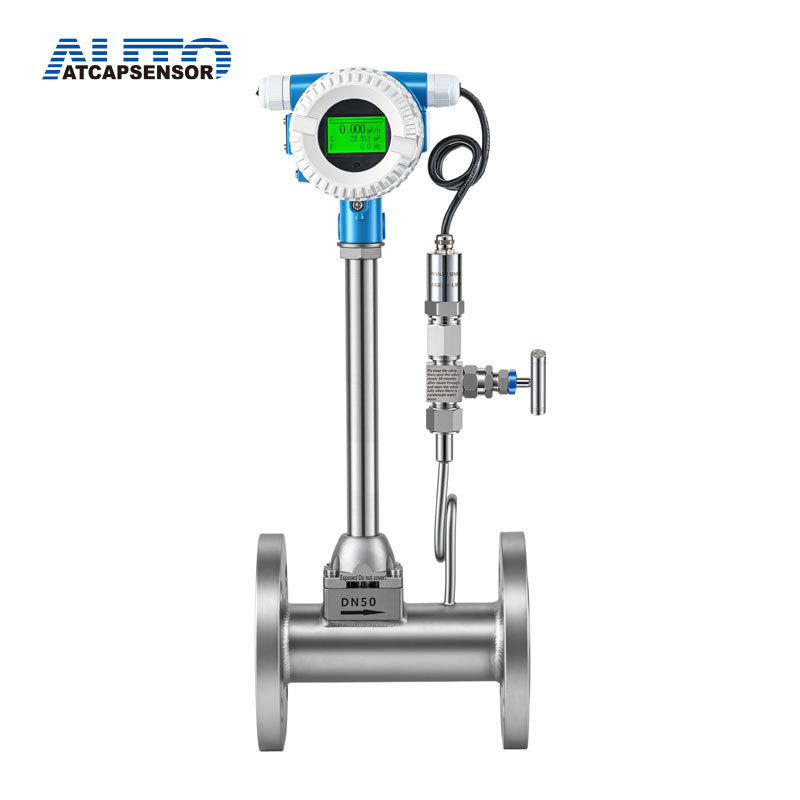

Medidor de vazão por desprendimento de vórtice de vapor/gás de 4-20 mA
- em formação
- Descrição do produto
- vídeo
- baixar
Apresentação do produto
O medidor de vazão por vórtice de vapor é usado principalmente para medir a vazão de vapor em tubulações industriais. Esses medidores são adequados para medir a vazão de gases, pois suportam aplicações de alta pressão e alta temperatura, além de apresentarem grande variabilidade. Diferentes tipos de vapor úmido, vapor saturado e vapor superaquecido apresentam características de medição distintas. O medidor de vazão por vórtice se adapta eficazmente a essas variações.
Características do produto
♦ Exibição no local de temperatura, pressão, vazão instantânea e vazão acumulada.
♦ O medidor de vazão de gás tipo vórtice possui funções exclusivas de exibição de tempo e armazenamento de dados em tempo real, o que garante que os dados internos não sejam perdidos e possam ser salvos em qualquer situação.
♦ O consumo de energia de toda a máquina é extremamente baixo, podendo ser alimentada pela bateria interna*. É um instrumento de visualização local ideal, sem necessidade de fonte de alimentação externa.
Parâmetros do produto
Diâmetro nominal (mm) | 25,40,50,65,80,100,125,150,200,250,300,(300~1000 Tipo de inserção) |
Pressão nominal (MPa) | DN25-DN200 4.0 (Contrato de fornecimento >4.0), DN250-DN300 1.6 (Contrato de fornecimento >1.6) |
Temperatura média (°C) |
Tipo piezoelétrico: -40~260,-40~320; Tipo capacitivo : -40~300, -40~400,-40~450(Contrato de fornecimento)
|
Material do corpo
| 1Cr18Ni9Ti (Acordo de fornecimento de outros materiais) |
aceleração de vibração admissível
| Tipo piezoelétrico: 0,2g Tipo capacitivo: 1,0~2,0g |
Precisão
| ±1%R, ±1,5%R, ±1FS; Tipo de inserção: ±2,5%R, ±2,5%FS |
Gama de
| 1:6~1:30 |
Tensão da fonte de alimentação |
Sensor: +12V CC, +24V CC; Transmissor: +12V CC, +24V CC; Tipo de bateria: bateria de 3,6V
|
Sinal de saída
| Pulso de onda quadrada (exceto para alimentação por bateria): nível alto ou baixo de 5V, 1V; corrente: 4~20mA |
Coeficiente de perda de pressão
| Em conformidade com a norma JB/T9249, Cd = 2,4 |
Marcas à prova de explosão
| Tipo de segurança intrínseca: Exd IA CT2-T5; Tipo à prova de explosão: Exd CT2-T5 |
Grau de proteção
| O tipo de mergulho IP65 comum IP68 |
Condições ambientais
| Temperatura: 20 a 55,5%; umidade relativa: 90%; pressão atmosférica: 86 a 106 kPa. |
Meio aplicável
| Gás, líquido, vapor |
Distância de transmissão
| Sistema de três fios com saída de pulso: < 300m, sistema de duas linhas com saída de corrente padrão (4 ~ 20mA): resistência de carga inferior a 750 ohms |

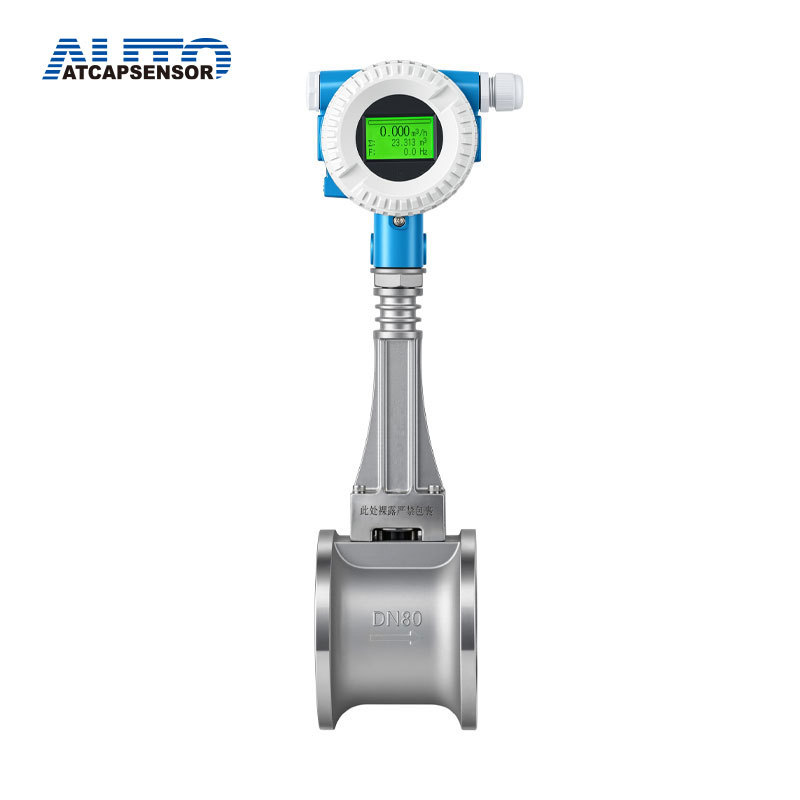

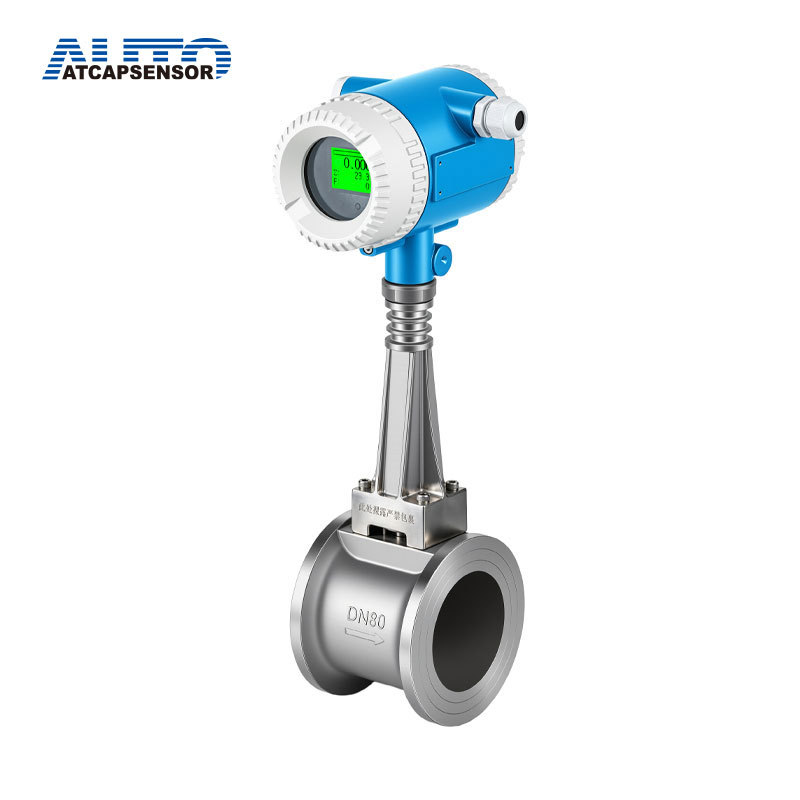

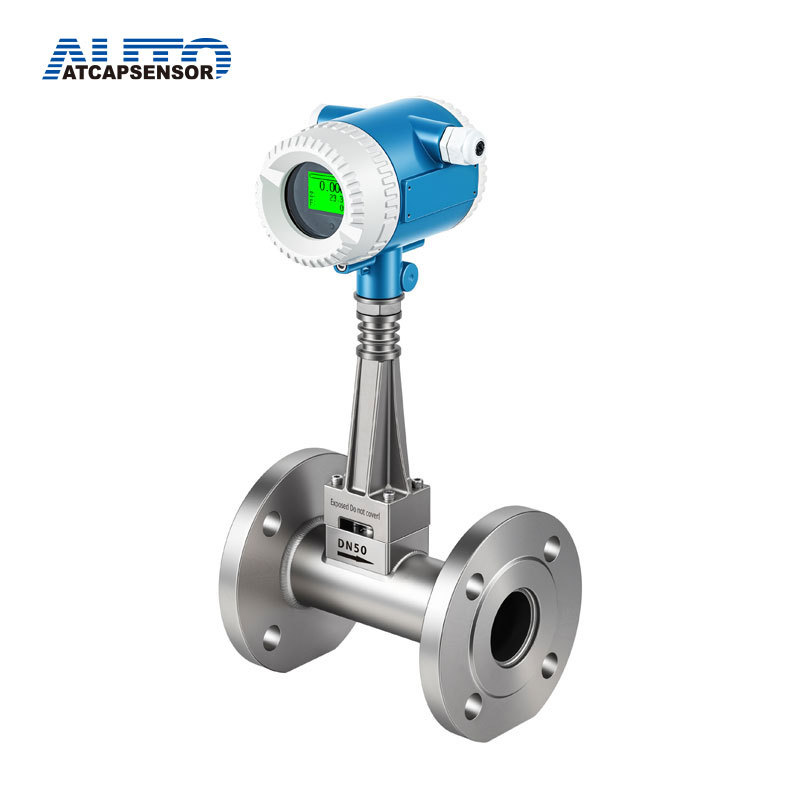

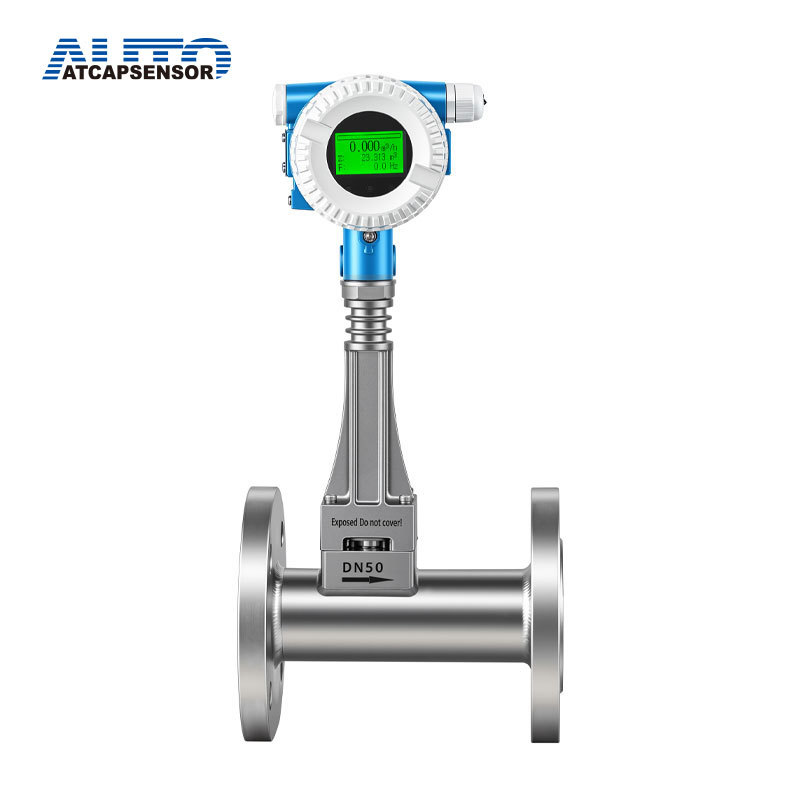

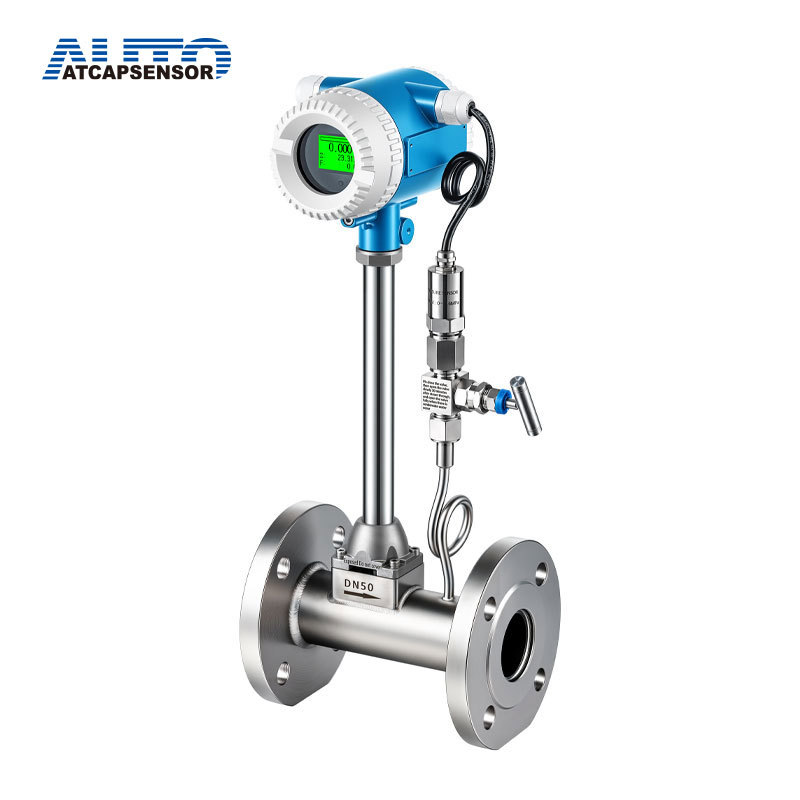

Imagens detalhadas do produto
Ficha de Pedido de Produto
LUGB | Explicação | ||
Nominal diâmetro (Em mm) | diâmetro | DN15-300 (Tubulação) | |
DN200-1500 (Conectável) | |||
Conexão | Gasoduto | EM | Conexão flangeada |
JZ | Braçadeira de flange | ||
COM | Regras especiais | ||
Inserir | J | Fórmula simples | |
Q | Tipo de bola | ||
Precisão | Cano linha | 10 | 1,0%R |
15 | 1,5%R | ||
Inserir | 20 | 2,0%R | |
25 | 2,5%R | ||
COM | Padrões especiais de precisão | ||
Temperatura e pressão | S | T(S)P(S)Normal temperatura e pressão | |
COM | T(Z)P(Z)Gêmeo extremo pressão | ||
Protocolo de comunicação | N | Sem interface de comunicação | |
H | Protocolo HART | ||
M | Protocolo MODBUS | ||
Saída | 1 | Sem saída | |
2 | Saída de dois fios de 4-20mA | ||
3 | Saída de pulso | ||
D | 12 V CC | ||
Fonte de energia | DB | Fonte de alimentação dupla de 12V e bateria | |
DD | 24 VCC | ||
B | Fonte de alimentação de bateria de 3,6 V, sem saída de sinal usa apenas | ||
Material do sensor | S | Aço inoxidável 304 | |
L | Aço inoxidável 316 | ||
Materiais do componente principal | S | Sondas de aço inoxidável 304 | |
L | Sondas de aço inoxidável 316 | ||
Meio de medição | 1 | Gás | |
2 | Líquido | ||
3 | Vapor saturado | ||
4 | vapor superaquecido | ||
Linha de Produção
2. A saída do medidor de vazão de gás por vórtice é um sinal de pulso proporcional à vazão, sem deriva de zero e com alta precisão.
3. O medidor de vazão por vórtice alcançou a intelectualização do produto, a padronização, a serialização, a generalização, a moldagem da produção e garantiu a qualidade do produto.
