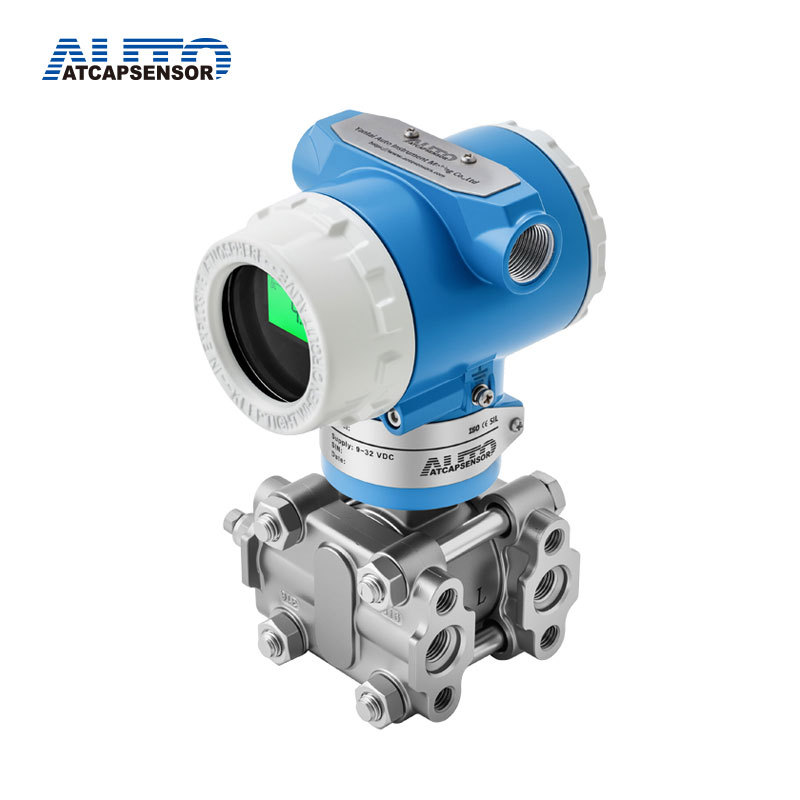

Transmissor de pressão diferencial à prova de explosão ATEX
- em formação
- Descrição do produto
- vídeo
Introdução:
O transmissor de pressão inteligente é um instrumento inteligente de novo tipo, pesquisado e desenvolvido por nossa empresa em conjunto com algumas empresas internas, utilizando tecnologia avançada internacional.
O transmissor DP possui compensação de temperatura e não linearidade por meio de tecnologia de microprocessamento, melhorando a precisão das medições e a capacidade de medição de temperatura, ampliando a faixa de alcance e adicionando a função de configuração inteligente, atendendo ainda mais aos requisitos de confiabilidade e estabilidade para o setor industrial. Os principais componentes e peças são importados e submetidos a rigorosos testes antes da entrega. O medidor apresenta princípios de design avançados, qualidade confiável, variedade de opções, instalação e uso simples, entre outras características.
Características:
Capacidades de medição versáteis: Incluem pressão, pressão diferencial, nível de líquido, vazão e outras variáveis relevantes.
Tecnologias de sensoriamento avançadas: fornecem medições precisas e confiáveis, além de aprimorar o desempenho e a precisão.
Design e integração inteligentes: a abordagem modular simplifica os processos de instalação e manutenção, proporcionando conveniência e facilidade de uso.
Ampla aplicabilidade industrial: O transmissor encontra ampla aplicação em diversos setores, incluindo petróleo, química, eletricidade, metalurgia e muitos outros.
Aplicativo:
Detecção de pressão de processo em campos industriais
Sistema para calibrar a pressão em ambientes de laboratório.
Navegação e construção de navios
Fabricação e produção de aeronaves e equipamentos de aviação
Operação e gestão de instalações de separação de ar e unidades de energia térmica
Gerenciar e otimizar o consumo de energia
Sistema de medição e controle para sistemas hidráulicos e pneumáticos.
Ficha de Pedido do Transdutor de Pressão Diferencial:
| Nome | Código de especificação | Descrição | ||
AT3051 GP AT3051 DP | Transmissor de pressão Transmissor de pressão diferencial | |||
Faixa de medição | 3 | (0,013-0,075) barra | ||
4 | (0,062-0,374) barra | |||
| 5 | (0,31-1,868) barra | |||
| 6 | (1,17-6,9) barra | |||
| 7 | (3,45-20,68) barra | |||
| 8 | (11,7-68,90) barra | |||
| 9 | (34,8-206,8) bar | |||
| 0 | (68,9-413,7) barra | |||
Sinal de saída | E | tipo analógico 4-20mA | ||
| S | 4-20mA, Protocolo HART | |||
Material das partes molhadas | Flange/Junta | Válvula de exaustão/drenagem | Diafragma | |
| 22 | Aço inoxidável | Aço inoxidável | Aço inoxidável 316L | |
| 23 | Hastelloy C-276 | |||
| 24 | Tântalo | |||
| Suporte de montagem | B1 | Suporte curvo tipo tubo (diâmetro externo do tubo)Φ50 ~ (Φ60) | ||
| B2 | Suporte curvo tipo placa | |||
| B3 | Suporte reto tipo tubo (tubo) DEΦ50 ~ Φ60) | |||
| Exibir cabeçalho (opcional) | M2 | Cabeçalho de ponteiro linear (escala de 0 a 100%) | ||
| M3 | Cabeçalho de instruções de raiz quadrada (Escala de 0 a 100%) | |||
| M4 | Cabeçalho do LCD (Exibição linear de 0 a 100%) | |||
Flange de processo | D | A descarga/exaustão de líquido na parte traseira | ||
| D1 | A descarga/exaustão de líquido na parte superior lateral. | |||
| D2 | A descarga/exaustão de líquido na parte inferior lateral. | |||
| Junta de flange | J | Junta em forma de D com rosca externa M20*1,5 | ||
| N | Junta com rosca cônica de tubo 1/2-14NPT tipo cintura | |||
Sobre nós:
1. Fluido de processo: Líquido, Gás, Vapor
2. Aplicação: Pressão diferencial, pressão manométrica, pressão absoluta
3. Temperatura de operação: -25℃ ~ +95℃
4. Fonte de alimentação: 24 VCC
5. Conexões de processo: 1/4 - 18 NPT ou 1/2 - 14 NPT
6. Conexões elétricas: 1/2" NPT ou M20*1,5
