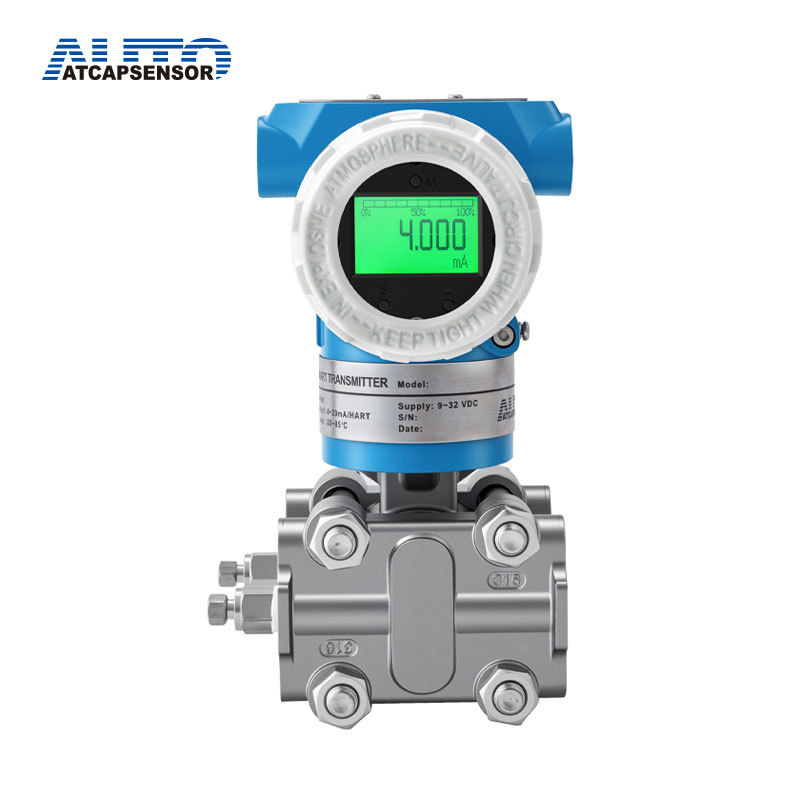

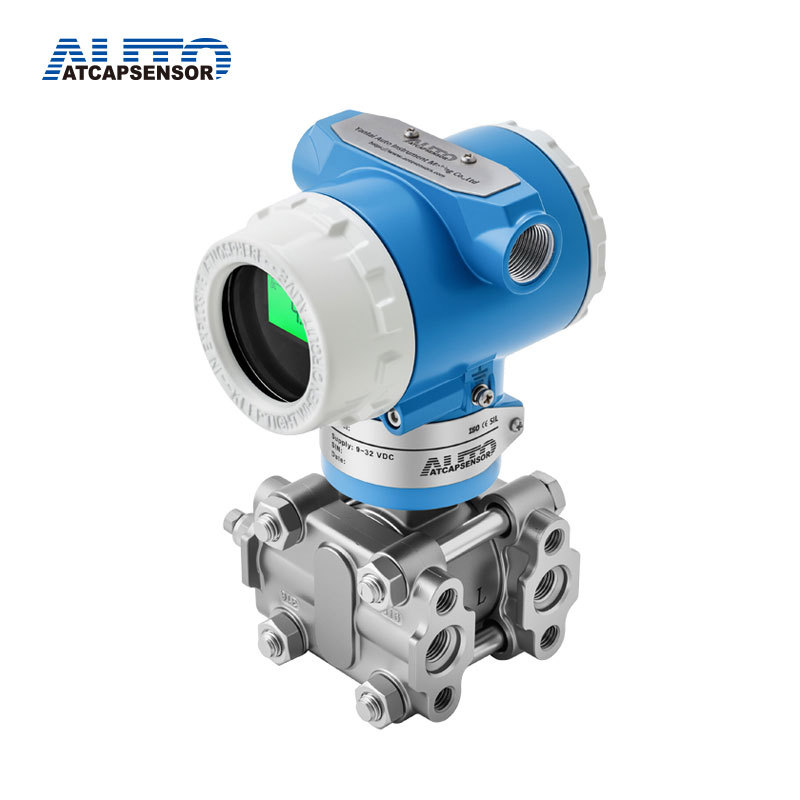

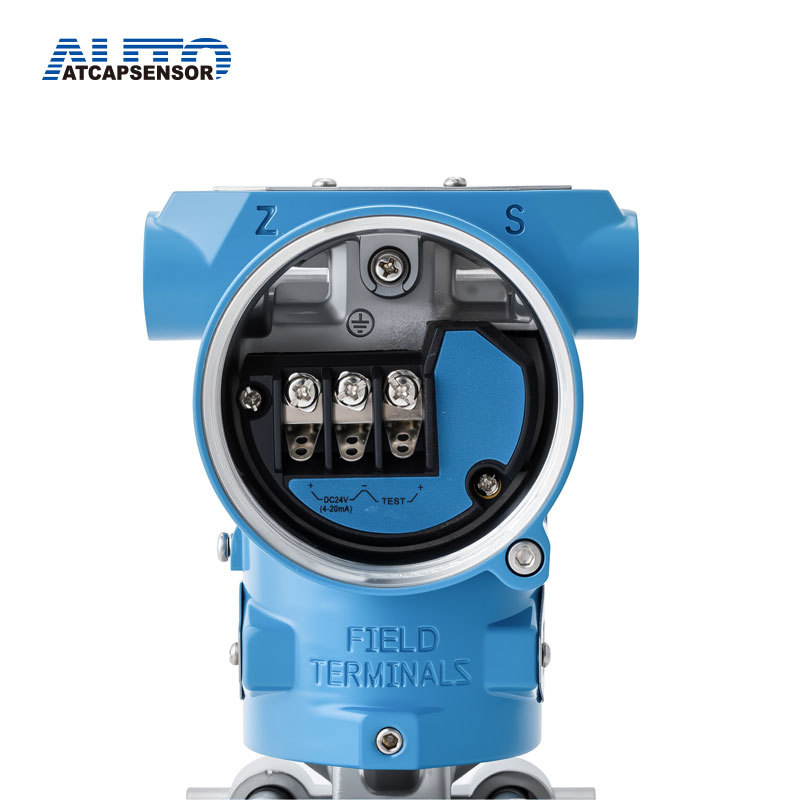

Transmissor de Pressão Diferencial Inteligente HART
- em formação
- Descrição do produto
- vídeo
- baixar
Breve Introdução
O transmissor de pressão diferencial/transmissor de pressão mede a diferença entre as duas extremidades do transmissor, emitindo um sinal padrão (4 ~ 20 mA). A principal diferença entre o transmissor de pressão diferencial e o transmissor de pressão é que, no transmissor de pressão diferencial, existem duas portas de pressão. Geralmente, o transmissor de pressão diferencial possui terminais positivo e negativo, e, em circunstâncias normais, a pressão no lado positivo deve ser maior que a pressão no lado negativo.
Características
Fluido de processo: Fluxo de líquido, gás ou vapor, bem como nível, densidade e pressão do líquido.
Faixa de medição: 200Pa-10MPa
Temperatura de operação: -25 a +95°C
Saída de corrente: 4 – 20 mA, 2 fios, protocolo Hart
Fonte de alimentação: 24 VCC
Temperatura ambiente: -25 a +120°C
Conexões de processo: 1/4 – 18 NPT ou 1/2 – 14 NPT
Conexões elétricas: 1/2”NPT ou M20*1,5
Grau de proteção: IP65
Intrinsecamente seguro: ano II C T6
À prova de explosão: d II B T5
Material do diafragma: SUS316L, Hastelloy C
Aplicação industrial
Sistema de controle de processos
Indústria petrolífera
Indústria química
Item | Código | Especificação |
AT3051DP | Transmissor de pressão diferencial | |
AT3051GP | Transmissor de pressão manométrica | |
Faixa de medição | 2 | 0-0,1~1,5 kPa |
3 | 0~7,5 kPa | |
4 | 0~37,4 kPa | |
5 | 0~186,8 kPa | |
6 | 0~690 kPa | |
7 | 0~2068 kPa | |
8 | 0~6890 kPa | |
9 | 0~20680 kPa | |
Saída | S | 4-20mA, Protocolo HART, Saída linear |
J | 4-20mA, Protocolo HART, Saída de raiz quadrada (Faixa ≥ 5kPa) | |
Material do diafragma / Abastecer com fluido | 2 | Óleo de silicone para aço inoxidável 316L |
3 | Óleo de silicone Hastelloy C (faixa >3Kpa) | |
UM | Aço inoxidável 316L Óleo fluorado | |
Orifício de drenagem | B | Parte traseira do flange de processo ou nenhum |
EM | Processo lado superior da flange de processo | |
L | Processo lado inferior da flange | |
Material do anel de vedação molhado | 7 | Bom-N (NBR) |
6 | Viton (FKM) (Temperatura ≥-20℃) | |
5 | Viton de baixa temperatura (FKM-GFLT) | |
Conexão de Processos | H | 1/4'' NPT F |
Limite de pressão máxima | 1 | 14 MPa (4 MPa para a faixa 2) |
3 | 25 MPa | |
5 | 32 MPa | |
Entrada de cabo | 1 | M20*1,5 ou NPT1/2'' |
Suporte de montagem | B00 | Nenhum |
B01 | Suporte curvo tipo tubo (aço carbono) | |
B02 | Suporte de parede (aço carbono) | |
B03 | Suporte plano tipo tubo (aço carbono) | |
B04 | Suporte curvo tipo tubo (aço inoxidável) | |
B05 | Suporte de parede (aço inoxidável) | |
B06 | Suporte plano tipo tubo (aço inoxidável) | |
Opcional | d | Tipo intrinsecamente seguro, à prova de explosão (Exd IIC T4~T6) |
eu | Intrinsecamente seguro (Exia IIC T4~T6) | |
M3 | visor LCD | |
D1 | Válvula de drenagem ou parafuso em aço inoxidável (2 peças) | |
C1 | Flange de cintura fêmea NPT de 1/2" (2 conjuntos) | |
C12 | Tubo de pressão 1/2'' NPT-M20*1.5-Φ14 (2 conjuntos) | |
C2 | Conector T com rosca macho M20*1,5 (2 conjuntos) | |
C21 | Conexão T M20*1,5 - Tubo de pressão Φ14 (2 conjuntos) | |
K1 | Tratamento desengordurante | |
Linha de Produção
Transmissores de pressão diferencial prontos para entrega.
Aplicações dos transmissores de pressão diferencial
2. Visor LCD, comunicação HART do transmissor de pressão
3. Forte capacidade anti-interferência. O dispositivo variável adota saída de sinal de corrente padrão de 4-20mADC, operação em sistema de dois fios, com carga e forte capacidade anti-interferência.
4. Bom desempenho em sobrecarga. O interior do sensor adota uma estrutura de proteção contra sobrecarga com superfície em arco côncavo, de estrutura simples e desempenho confiável.
