Precauções para a instalação do transmissor de pressão

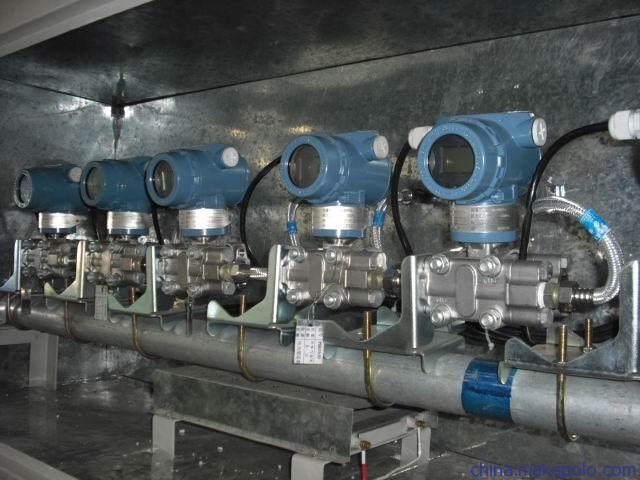

Pontos-chave na instalação de um transmissor de pressão

Ao instalar umtransmissor de pressãoPara garantir o funcionamento preciso e estável do transmissor de pressão, é necessário atentar para alguns pontos-chave. Primeiro, certifique-se de que o local de instalação atenda aos requisitos de medição para evitar erros desnecessários. Segundo, garanta que o circuito eletrônico do transmissor não sofra interferências externas para assegurar a precisão da conversão do sinal. Além disso, controle a temperatura do fluido para evitar que ambientes com altas temperaturas afetem o desempenho do transmissor. Seguindo essas recomendações de instalação, você garante o melhor desempenho do transmissor de pressão em diversas aplicações.

1. Ao instalar o transmissor de pressão, você deve seguir rigorosamente o diagrama de linhas de conexão correto para garantir a precisão da conexão.

2. Antes de usar, o transmissor de pressão precisa ser totalmente inspecionado e calibrado para evitar que danos ou vibrações durante o transporte afetem a precisão da medição.

3. A instalação do transmissor de pressão deve ser mantida perpendicular ao plano horizontal para garantir a estabilidade da medição.

4. O ponto de medição e o ponto de instalação precisam ser mantidos na mesma posição horizontal para eliminar o erro de medição causado pela diferença de posição.

5. Para reduzir o impacto da vibração no transmissor de pressão, devem ser instalados dispositivos de redução de vibração e dispositivos de fixação para garantir sua estabilidade.

6. Se a temperatura do meio medido exceder 60°C, um dispositivo de cotovelo preenchido com líquido (anel de condensação) deve ser instalado para resfriar o meio e evitar o impacto da alta temperatura.

7. Durante o processo de instalação, é necessário garantir uma boa vedação e evitar vazamentos, especialmente para fluidos inflamáveis, explosivos, tóxicos e nocivos.

8. Quando utilizado em instalações industriais, recomenda-se o uso de tubos metálicos para proteger o cabo de alimentação do transmissor, garantindo sua segurança e durabilidade.

Sobre a seleção do local de instalação e a determinação das tubulações e pontos de pressão.

Determine o local de instalação

①. O transmissor de pressão deve ser colocado em um local de fácil observação e reparo;

②. Procure evitar que o local de instalação seja afetado por vibrações e altas temperaturas.

Instalação de tubulações pressurizadas

①. A espessura do tubo de pressão deve ser moderada, e seu diâmetro interno geralmente está na faixa de 6 a 10 mm, e o comprimento deve ser o mais curto possível, e o comprimento máximo não deve exceder 50 metros;

②. Quando instalado horizontalmente, o tubo de pressão deve manter uma inclinação de 1:10 a 1:20, o que ajudará o líquido (ou gás) acumulado no tubo a ser descarregado suavemente;

③. Uma válvula de bloqueio deve ser instalada entre a porta de tomada de pressão e o manômetro para facilitar o reparo e a manutenção do transmissor de pressão.
