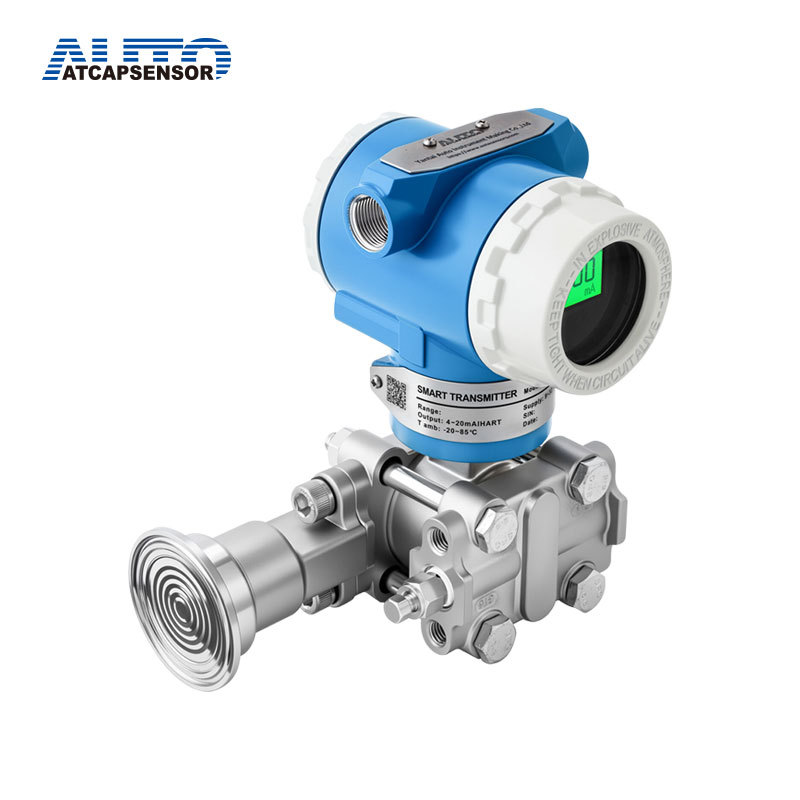

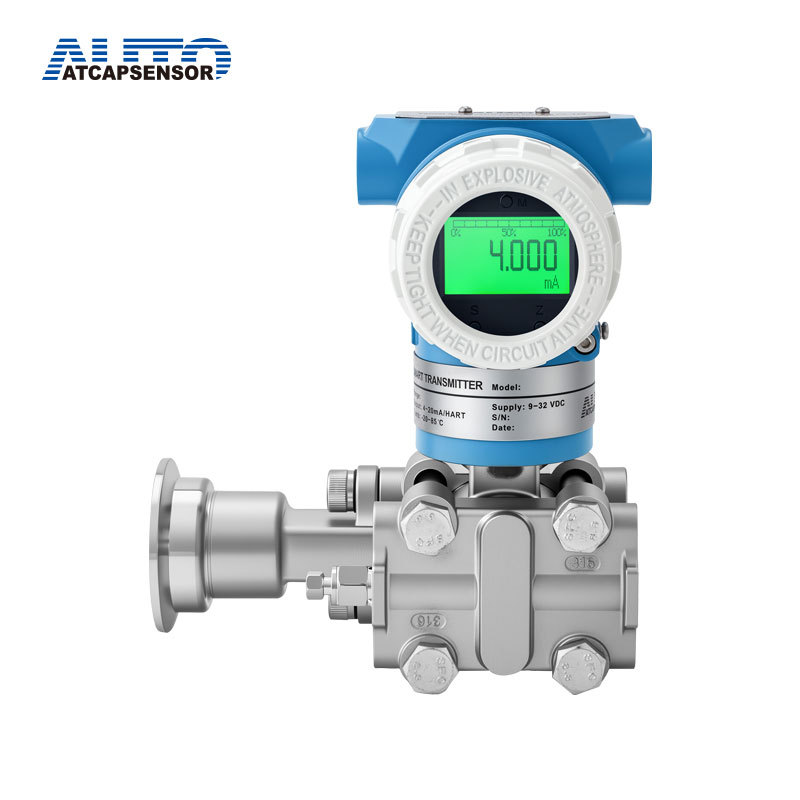

Transmissor de nível de tanque de descarga Smart Remote Seal
- em formação
- Descrição do produto
- vídeo
- baixar
Breve Introdução
O transmissor de pressão de descarga é usado para medir a pressão, o nível ou a densidade de líquidos, gases ou vapores. Utilizando um capacitor totalmente selado ou um sensor de pressão diferencial de silício, a medição de pressão apresenta alta precisão, garantindo excelente estabilidade e confiabilidade. Os produtos da série 3501 podem ser configurados com o protocolo de comunicação HART, que permite a comunicação com o sistema de controle ou dispositivo operado manualmente, possibilitando a configuração, o monitoramento, os testes e a regulagem. O protocolo HART utiliza a tecnologia padrão da indústria BELL202 de modulação por deslocamento de frequência (FSK) para realizar a comunicação, sobrepondo sinais digitais a sinais de 4 a 20 mA. Os sinais de frequência não interferem nos sinais de 4 a 20 mA durante a comunicação.
Características
Transmissor de pressão inteligente para medição de pressão, nível, etc.
Sensor de diafragma totalmente metálico soldado.
Conexão Tri-Clamp, design compacto e estrutural que reduz os custos de instalação.
Menus intuitivos simplificam bastante o processo de encomenda.
Aplicação industrial
Sistema de controle hidráulico e pneumático, medição e controle de nível de líquido
Petroquímica, Proteção Ambiental (CEMS)
Inspeção de patrulhamento da operação da usina e sistema de frenagem da locomotiva
Inspeção e controle de processos industriais
Automação predial, abastecimento de água com pressão constante, sistema automático de controle e detecção.
Folha de Pedido
| Item | Código | Especificação |
| AT3051LT | transmissor de pressão de descarga | |
| Faixa de medição | 3 | 0-4~7,5 kPa |
| 4 | 0~37,4 kPa | |
| 5 | 0~186,8 kPa | |
| 6 | 0~690 kPa | |
| 7 | 0~2068 kPa | |
| Saída | S | 4-20mA, Protocolo HART, Saída linear |
| Material do diafragma do sensor / Abastecer com fluido | 2 | Óleo de silicone para aço inoxidável 316L |
| 3 | Óleo de silicone Hastelloy C | |
| UM | Aço inoxidável 316L Óleo fluorado | |
| Orifício de drenagem | B | Parte traseira do flange de processo ou nenhum |
| EM | Processo lado superior da flange de processo | |
| L | Processo lado inferior da flange | |
| Material do anel de vedação molhado | 7 | Bom-N (NBR) |
| 6 | Viton (FKM) (Temperatura ≥-20℃) | |
| 5 | Viton de baixa temperatura (FKM-GFLT) | |
| Entrada de cabo | 1 | M20*1,5 |
| Conexão de Processos | C | 2'' ANSI 150# |
| D | 2'' ANSI 300# | |
| J | 2'' ANSI 600# | |
| E | 3'' ANSI 150# | |
| F | 3'' ANSI 300# | |
| K | 3'' ANSI 600# | |
| G | 4'' ANSI 150# | |
| H | 4'' ANSI 300# | |
| Q | DN50 PN1,6MPa/4MPa | |
| R | DN50 PN6,4Mpa | |
| M | DN50 PN10Mpa | |
| S | DN80 PN1,6MPa/4MPa | |
| T | DN80 PN6,4 MPa | |
| N | DN80 PN10Mpa | |
| EM | DN100 PN1,6MPa/4MPa | |
| EM | DN100 PN6,4Mpa | |
| Material do diafragma da flange | UM | Aço inoxidável 316L |
| B | Hastelloy C | |
| C | Tântalo | |
| E | Revestimento de PFA | |
| F | Revestimento F46 | |
| G | Banhado a ouro | |
| Comprimento do tubo de inserção | 0 | 0 |
| 1 | 50 mm | |
| 2 | 100 mm | |
| 3 | 150 mm | |
| Abastecer com fluido (lado de alta pressão) | UM | Óleo de silicone |
| C | Óleo de flúor | |
| Opcional | d | Tipo intrinsecamente seguro, à prova de explosão (Exd IIC T4~T6) |
| eu | Intrinsecamente seguro (Exia IIC T4~T6) | |
| M3 | visor LCD | |
| D1 | Válvula de drenagem ou parafuso em aço inoxidável (2 peças) | |
| C1 | Flange de cintura fêmea NPT de 1/2" (2 conjuntos) | |
| C12 | Tubo de pressão 1/2'' NPT-M20*1.5-Φ14 (2 conjuntos) | |
| C2 | Conector T com rosca macho M20*1,5 (2 conjuntos) | |
| C21 | Conexão T M20*1,5 - Tubo de pressão Φ14 (2 conjuntos) | |
| K1 | Tratamento desengordurante | |
Linha de Produção
Aplicações do transmissor de pressão de vedação remota
2. Desempenho estável a longo prazo, seguro e confiável, adequado para uso prolongado. É pouco afetado por variações de temperatura e possui forte imunidade a interferências.
