Breve Introdução

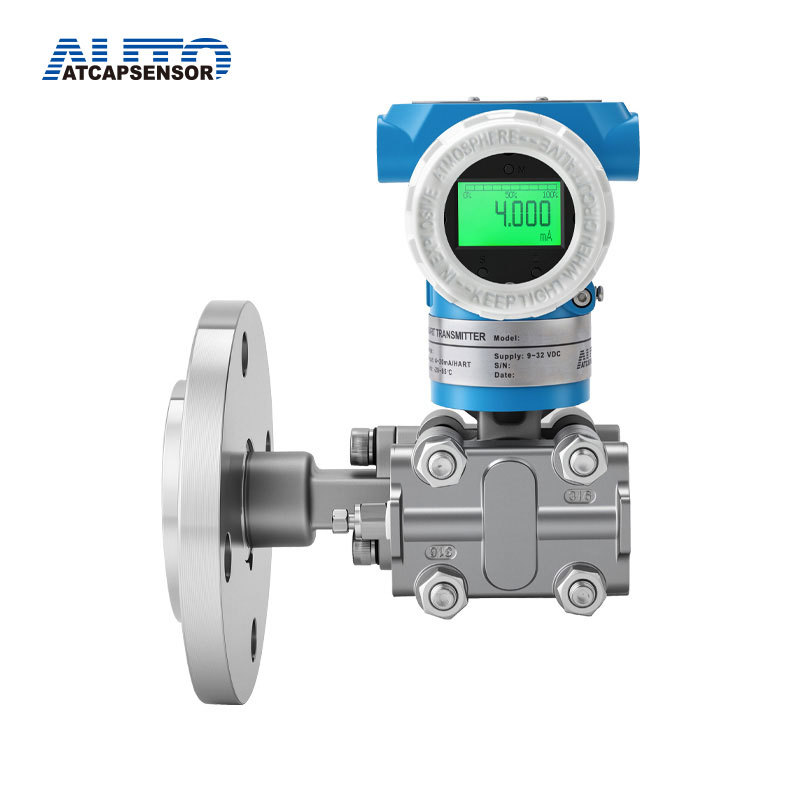

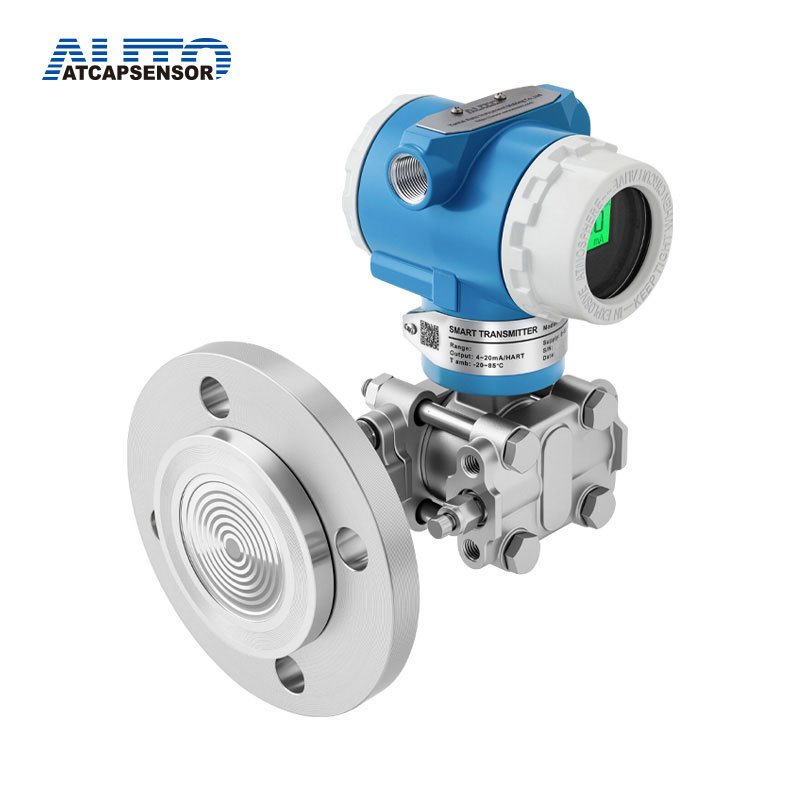

O transmissor de nível de flange simples é um instrumento industrial para medir a pressão de líquidos, pastas ou gases, sendo utilizado principalmente para medição de nível. Ele detecta a variação de pressão do líquido na flange através do diafragma de isolamento e converte o sinal de pressão em uma saída elétrica padrão (como 4-20 mA) para sistemas de controle ou monitoramento de processos. O design da flange garante que o fluido não entre em contato direto com os componentes internos do transmissor, permitindo o manuseio eficaz de fluidos corrosivos ou de alta temperatura.
O transmissor de pressão tipo Lt com montagem em flange é montado e conectado usando flanges padrão para fácil integração com uma ampla gama de equipamentos industriais. O transmissor de nível de 4-20 mA foi projetado para condições de trabalho severas e é amplamente utilizado nas indústrias química, farmacêutica, de petróleo, alimentícia e de bebidas, e de tratamento de água, especialmente no manuseio de partículas sólidas, lama e fluidos com tendência a obstrução, onde o transmissor de nível diferencial apresenta vantagens significativas.
Características
Precisão máxima de referência: faixa de calibração de ± 0,075%.
Estabilidade: 6 meses, ± 0,1% URL
Pressão estática: 13,79 MPa
Película isolante: aço inoxidável 316, HC, Monel, tântalo
Estabilidade: 6 meses, ± 0,1% URL
Saída atual: 4-20 mA, protocolo Hart de 2 fios
Fonte de alimentação: 24 VCC
Constante de tempo amortecida: A constante de tempo é ajustável em incrementos de 0,1 segundo.do mínimo até 16 segundos
Folha de Pedido
| Item | Código | Especificação |
| AT3051LT | Transmissor de pressão/transmissor de nível diferencial com montagem em flange | |
| Faixa de medição | 3 | 0-4~7,5 kPa |
| 4 | 0~37,4 kPa | |
| 5 | 0~186,8 kPa | |
| 6 | 0~690 kPa | |
| 7 | 0~2068 kPa | |
| Saída | S | 4-20mA, Protocolo HART, Saída linear |
| Material do diafragma do sensor / Abastecer com fluido | 2 | Óleo de silicone para aço inoxidável 316L |
| 3 | Óleo de silicone Hastelloy C | |
| UM | Aço inoxidável 316L Óleo fluorado | |
| Orifício de drenagem | B | Parte traseira do flange de processo ou nenhum |
| EM | Processo lado superior da flange de processo | |
| L | Processo lado inferior da flange | |
| Material do anel de vedação molhado | 7 | Bom-N (NBR) |
| 6 | Viton (FKM) (Temperatura ≥-20℃) | |
| 5 | Viton de baixa temperatura (FKM-GFLT) | |
| Entrada de cabo | 1 | M20*1,5 |
| Conexão de Processos | C | 2'' ANSI 150# |
| D | 2'' ANSI 300# | |
| J | 2'' ANSI 600# | |
| E | 3'' ANSI 150# | |
| F | 3'' ANSI 300# | |
| K | 3'' ANSI 600# | |
| G | 4'' ANSI 150# | |
| H | 4'' ANSI 300# | |
| Q | DN50 PN1,6MPa/4MPa | |
| R | DN50 PN6,4Mpa | |
| M | DN50 PN10Mpa | |
| S | DN80 PN1,6MPa/4MPa | |
| T | DN80 PN6,4 MPa | |
| N | DN80 PN10Mpa | |
| EM | DN100 PN1,6MPa/4MPa | |
| EM | DN100 PN6,4Mpa | |
| Material do diafragma da flange | UM | Aço inoxidável 316L |
| B | Hastelloy C | |
| C | Tântalo | |
| E | Revestimento de PFA | |
| F | Revestimento F46 | |
| G | Banhado a ouro | |
| Comprimento do tubo de inserção | 0 | 0 |
| 1 | 50 mm | |
| 2 | 100 mm | |
| 3 | 150 mm | |
| Abastecer com fluido (lado de alta pressão) | UM | Óleo de silicone |
| C | Óleo de flúor | |
| Opcional | d | Tipo intrinsecamente seguro, à prova de explosão (Exd IIC T4~T6) |
| eu | Intrinsecamente seguro (Exia IIC T4~T6) | |
| M3 | visor LCD | |
| D1 | Válvula de drenagem ou parafuso em aço inoxidável (2 peças) | |
| C1 | Flange de cintura fêmea NPT de 1/2" (2 conjuntos) | |
| C12 | Tubo de pressão 1/2'' NPT-M20*1.5-Φ14 (2 conjuntos) | |
| C2 | Conector T com rosca macho M20*1,5 (2 conjuntos) | |
| C21 | Conexão T M20*1,5 - Tubo de pressão Φ14 (2 conjuntos) | |
| K1 | Tratamento desengordurante | |
Linha de Produção
Aplicações do transmissor de nível de flange única
O transmissor de pressão com montagem em flange é amplamente utilizado nas indústrias de petróleo, química, metalúrgica, de energia elétrica, alimentícia, de papel, farmacêutica, de máquinas, de manufatura e em outros setores.
