Transdutor de pressão de diafragma com vedação remota
- em formação
- Descrição do produto
- vídeo
Breve Introdução

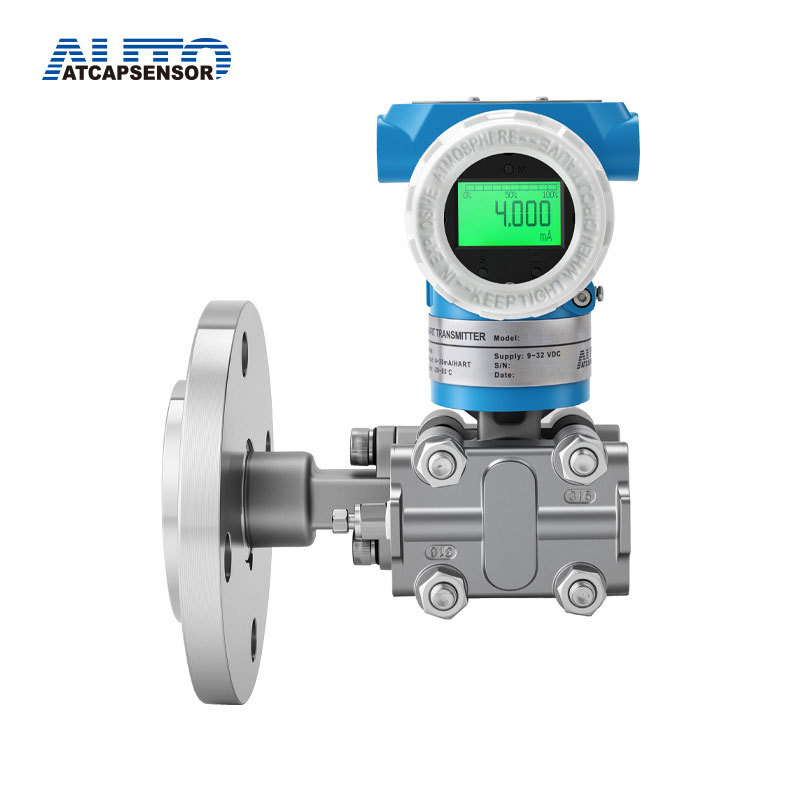

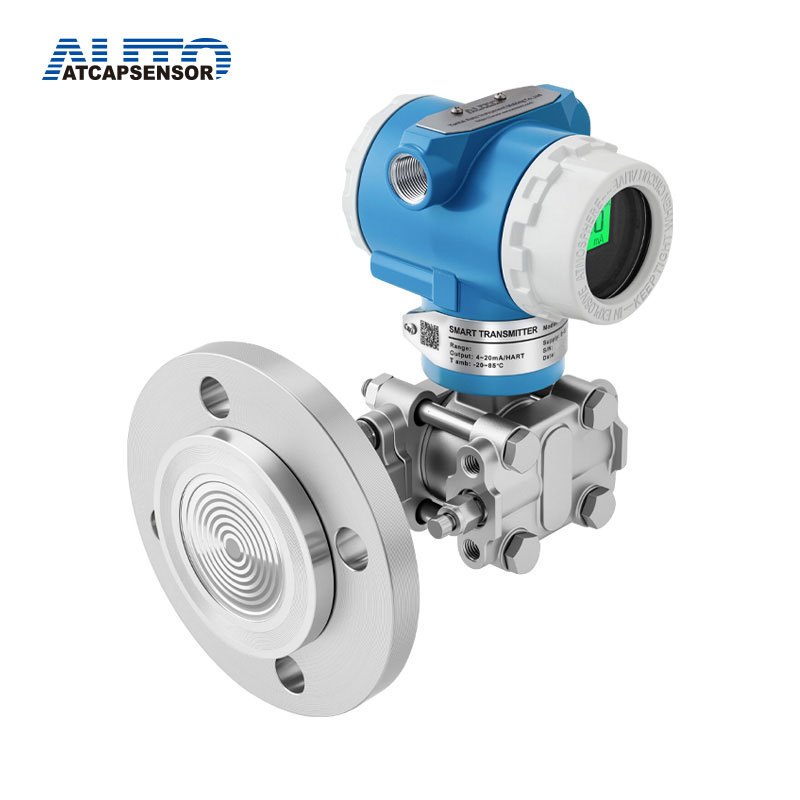

O transmissor de nível de flange única é montado diretamente na flange reservada na parte inferior da tubulação ou do recipiente. Devido ao diafragma isolado estar em contato direto com o líquido, quando pressurizado, o diafragma sofre uma pequena deformação. O deslocamento dessa deformação, através do óleo de silicone capilar, envia um sinal ao sensor. O sinal de saída do sensor é transmitido para o módulo eletrônico e, após processamento, é convertido em um sinal de corrente de 4-20 mA.
Características
Nível de líquido em recipientes abertos ou fechados.
A precisão de referência para a medição do nível do líquido é de 0,075%.
Faixa de medição: 6kPa~2000kPa.
Diafragma plano de 2 polegadas, 3 polegadas ou 4 polegadas, ou diafragma estendido.
Diversas opções de fluidos de enchimento estão disponíveis para atender a vários requisitos de aplicação.
O amortecimento é ajustável.
Materiais em contato com a superfície molhada: aço inoxidável, Hastelloy C-276 e tântalo.
Aplicativo

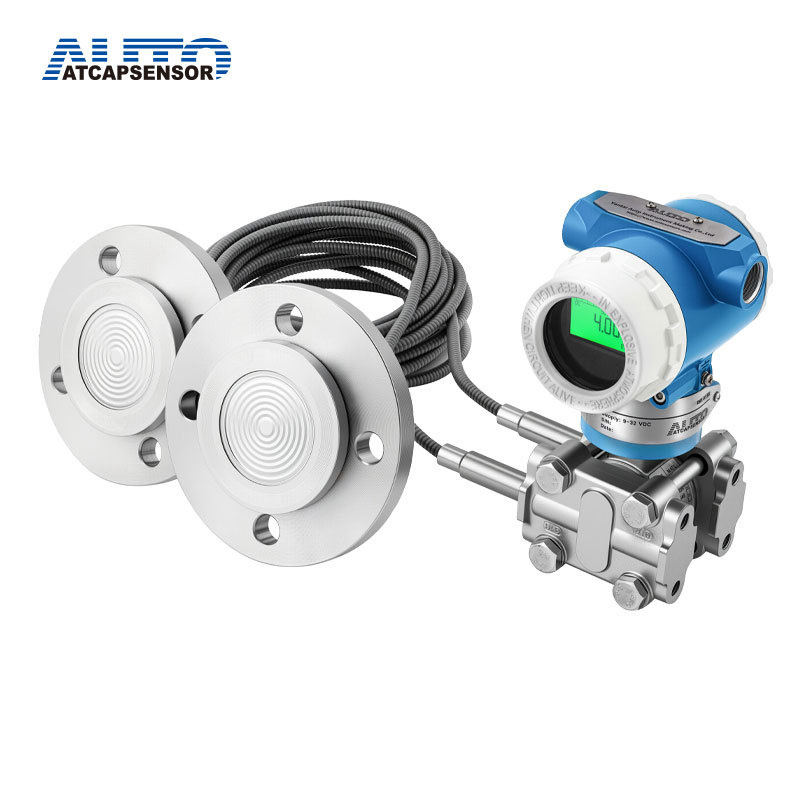

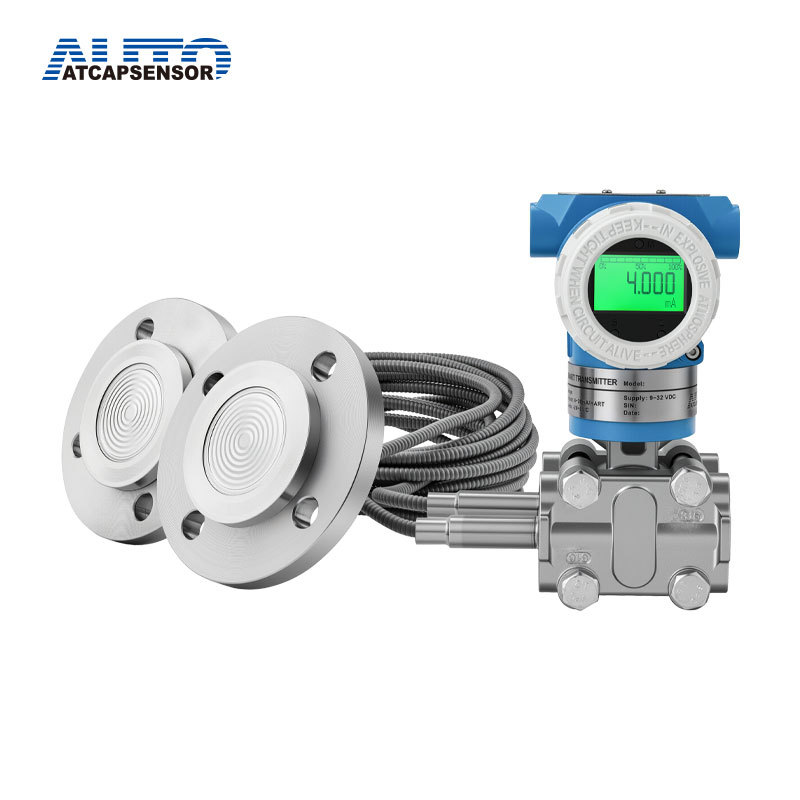

O transmissor de nível com vedação remota é adequado para medição de pressão em vasos abertos. Pode medir o nível de fluidos de alta viscosidade, com tendência à cristalização, precipitação ou corrosão, entre outros. De acordo com o fluido, pode ser instalado com flange plana ou com cilindro de inserção. Para fluidos de alta viscosidade, com tendência à cristalização ou com maior quantidade de fluidos em suspensão, utiliza-se o transmissor de nível com cilindro de inserção; para fluidos em geral, utiliza-se o transmissor de pressão com flange plana.
Folha de Pedido
| Item | Código | Especificação |
| AT3051LT | Transmissor de pressão/transmissor de nível diferencial com montagem em flange | |
| Faixa de medição | 3 | 0-4~7,5 kPa |
| 4 | 0~37,4 kPa | |
| 5 | 0~186,8 kPa | |
| 6 | 0~690 kPa | |
| 7 | 0~2068 kPa | |
| Saída | S | 4-20mA, Protocolo HART, Saída linear |
| Material do diafragma do sensor / Abastecer com fluido | 2 | Óleo de silicone para aço inoxidável 316L |
| 3 | Óleo de silicone Hastelloy C | |
| UM | Aço inoxidável 316L Óleo fluorado | |
| Orifício de drenagem | B | Parte traseira do flange de processo ou nenhum |
| EM | Processo lado superior da flange de processo | |
| L | Processo lado inferior da flange | |
| Material do anel de vedação molhado | 7 | Bom-N (NBR) |
| 6 | Viton (FKM) (Temperatura ≥-20℃) | |
| 5 | Viton de baixa temperatura (FKM-GFLT) | |
| Entrada de cabo | 1 | M20*1,5 |
| Conexão de Processos | C | 2'' ANSI 150# |
| D | 2'' ANSI 300# | |
| J | 2'' ANSI 600# | |
| E | 3'' ANSI 150# | |
| F | 3'' ANSI 300# | |
| K | 3'' ANSI 600# | |
| G | 4'' ANSI 150# | |
| H | 4'' ANSI 300# | |
| Q | DN50 PN1,6MPa/4MPa | |
| R | DN50 PN6,4Mpa | |
| M | DN50 PN10Mpa | |
| S | DN80 PN1,6MPa/4MPa | |
| T | DN80 PN6,4 MPa | |
| N | DN80 PN10Mpa | |
| EM | DN100 PN1,6MPa/4MPa | |
| EM | DN100 PN6,4Mpa | |
| Material do diafragma da flange | UM | Aço inoxidável 316L |
| B | Hastelloy C | |
| C | Tântalo | |
| E | Revestimento de PFA | |
| F | Revestimento F46 | |
| G | Banhado a ouro | |
| Comprimento do tubo de inserção | 0 | 0 |
| 1 | 50 mm | |
| 2 | 100 mm | |
| 3 | 150 mm | |
| Abastecer com fluido (lado de alta pressão) | UM | Óleo de silicone |
| C | Óleo de flúor | |
| Opcional | d | Tipo intrinsecamente seguro, à prova de explosão (Exd IIC T4~T6) |
| eu | Intrinsecamente seguro (Exia IIC T4~T6) | |
| M3 | visor LCD | |
| D1 | Válvula de drenagem ou parafuso em aço inoxidável (2 peças) | |
| C1 | Flange de cintura fêmea NPT de 1/2" (2 conjuntos) | |
| C12 | Tubo de pressão 1/2'' NPT-M20*1.5-Φ14 (2 conjuntos) | |
| C2 | Conector T com rosca macho M20*1,5 (2 conjuntos) | |
| C21 | Conexão T M20*1,5 - Tubo de pressão Φ14 (2 conjuntos) | |
| K1 | Tratamento desengordurante | |
Linha de Produção
Aplicações do transmissor de nível de flange única
2. O transmissor de pressão com selo de diafragma foi projetado para montagem em flange e oferece uma ampla gama de fluidos de enchimento opcionais. Ele garante ajustes contínuos de faixa externa e zero para uma operação precisa e ininterrupta.
