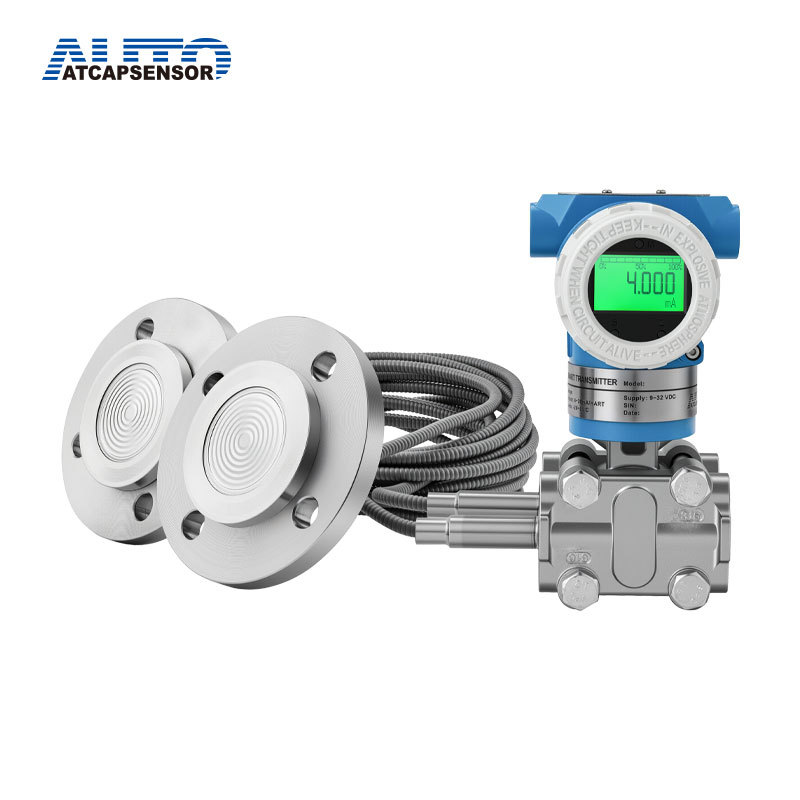

Transmissor de nível de tanque com flange de vedação remota,Preço baixo Transmissor de nível de tanque com flange de vedação remota Compra

Obter o preço mais recente? Responderemos o mais breve possível (dentro de 12 horas)

em formação
Descrição do produto
vídeo

Breve introdução

O transmissor de pressão de diafragma de descarga por meio de montagem direta em tubos ou vasos, oferece desempenho confiável em ambientes severos. O design do transmissor de pressão de selo de diafragma permite contato direto entre o diafragma de isolamento e o meio líquido, eliminando a necessidade de um tubo guia de pressão. Assim, o transmissor de nível capilar é ideal para medir o nível, pressão e densidade de meios com alta temperatura, alta viscosidade, tendências a cristalizar, precipitar ou causar corrosão. O transmissor de nível diferencial gera um sinal de saída de 4-20 mA CC que é altamente compatível com sistemas de controle, fornecendo recursos de monitoramento em tempo real. Além disso, o transmissor de pressão com selo de diafragma é equipado com um flange padrão, garantindo fácil instalação e uma conexão segura para processar vasos ou tubos.

O transmissor de pressão com selo de diafragma é um dispositivo versátil usado em vários ambientes industriais para medir nível de líquido, pressão e densidade com precisão. O design robusto do transmissor de nível capilar e o contato direto do diafragma com o meio o tornam bem adequado para uma variedade de condições desafiadoras.

pressure transmitter with diaphragm seal

Características

Nível de líquido em recipientes abertos ou fechados.
A precisão de referência da medição do nível de líquido é de 0,075%.
Faixa de medição: 6kPa~2000kPa.
Diafragma plano de 2, 3 e 4 polegadas ou diafragma estendido.
Uma variedade de opções de fluidos de enchimento estão disponíveis para atender a vários requisitos de aplicação.
O amortecimento é ajustável.
Materiais de nível molhado: aço inoxidável, Hastelloy C-276 e tântalo.

Aplicação industrial

Indústria de Petróleo e Gás - Em separação de óleo e gás, monitoramento de nível de tanque e operações de fundo de poço, o transmissor de pressão de diafragma de descarga lida com ambientes de alta pressão e alta temperatura, enquanto também acomoda meios viscosos e gases corrosivos comuns em campos de petróleo. A durabilidade e os recursos de monitoramento remoto do transmissor de nível capilar dão suporte à coleta precisa de dados em plataformas offshore, oleodutos e refinarias.

Indústria química - Este campo frequentemente envolve meios ácidos, alcalinos e altamente corrosivos. O design de contato direto do transmissor de pressão de selo de diafragma fornece medições precisas, evitando problemas de corrosão associados aos tubos tradicionais de guia de pressão. O transmissor de pressão de diafragma nivelado é particularmente adequado para medir líquidos cristalizantes e precipitantes, como soluções salinas e soluções ácidas ou alcalinas.

Indústria Farmacêutica e Alimentar - No processamento farmacêutico e de alimentos, condições sanitárias rigorosas são necessárias. O design do transmissor de nível diferencial sem um tubo de guia de pressão reduz o risco de contaminação e é fácil de limpar. Ele mede efetivamente fluidos de alta viscosidade, como xaropes, concentrados e emulsões, atendendo aos requisitos CIP (Clean-in-Place) e SIP (Sterilize-in-Place) para garantir higiene e segurança.

Tratamento de Água e Efluentes - O transmissor de nível capilar é usado em estações de tratamento de águas residuais e água para monitorar níveis e pressão, manuseando meios com sólidos suspensos e sedimentos. Seu design resistente à corrosão se adapta bem a tratamentos químicos em água, fornecendo suporte estável para controle de qualidade e monitoramento.

Indústria de energia- Em usinas de energia, este transmissor de pressão com selo de diafragma é usado para monitoramento de nível de água de caldeira e monitoramento de refrigerante. Sua alta tolerância à temperatura e estabilidade o tornam amplamente aplicável em sistemas de energia, garantindo operação segura e eficiente do equipamento.

Indústria de Celulose e Têxtil - Para lamas e líquidos contendo fibras, o transmissor de nível capilar evita o problema de bloqueios de tubos. O transmissor de pressão com selo de diafragma é eficaz nas indústrias de celulose e têxtil, permitindo o monitoramento da concentração e dos níveis de lama, o que ajuda a otimizar os processos de produção.

Folha de pedidos

Item	Código	Especificação
AT3051LT		transmissor de pressão de diafragma de descarga/transmissor de nível capilar/transmissor de nível diferencial
Faixa de medição	3	0-4~7,5 Kpa
	4	0~37,4 Kpa
	5	0~186,8 Kpa
	6	0~690 Kpa
	7	0~2068 Kpa
Saída	S	4-20mA, Protocolo HART, Saída linear
Material do diafragma do sensor / Fluido de enchimento	2	Óleo de silicone de aço inoxidável 316L
	3	Óleo de silicone Hastelloy C
	UM	Aço inoxidável 316L Óleo de flúor
Furo de drenagem	B	Parte traseira do flange do processo ou nenhuma
	EM	Processo flange lado superior
	eu	Flange de processo lateral inferior
Material do anel de vedação molhado	7	Bom-N (NBR)
	6	Viton (FKM) (Temperatura ≥-20℃)
	5	Viton de baixa temperatura (FKM-GFLT)
Entrada de cabo	1	M20*1,5
Conexão de Processo	C	2'' ANSI 150#
	E	2'' ANSI 300#
	Eu	2'' ANSI 600#
	E	3'' ANSI 150#
	F	3'' ANSI 300#
	E	3'' ANSI 600#
	G	4'' ANSI 150#
	E	4'' ANSI 300#
	Pq	DN50 PN1.6MPa/4Mpa
	R	DN50 PN6.4Mpa
	M	DN50 PN10Mpa
	S	DN80 PN1.6MPa/4Mpa
	E	DN80PN6.4Mpa
	Não	DN80 PN10Mpa
	EM	DN100 PN1.6MPa/4Mpa
	EM	DN100 PN6.4Mpa
Material do diafragma do flange	UM	Aço inoxidável 316L
	B	Hastelloy C
	C	Tântalo
	E	Revestimento PFA
	F	Revestimento F46
	G	Banhado a ouro
Comprimento do tubo de inserção	0	0
	1	50 mm
	2	100 mm
	3	150 mm
Fluido de enchimento (lado de alta pressão)	UM	Óleo de silicone
Fluido de enchimento (lado de alta pressão)	C	Óleo de flúor
Opcional	e	Tipo intrinsecamente seguro, à prova de chamas (Exd IIC T4~T6)
	eu	Intrinsecamente seguro (Exia IIC T4~T6)
	M3	Tela LCD
	D1	Válvula de drenagem de aço inoxidável ou parafuso (2 unidades)
	C1	Flange de cintura fêmea NPT de 1/2'' (2 conjuntos)
	C12	Tubo de pressão 1/2'' NPT-M20*1.5-Φ14 (2 conjuntos)
	C2	Junta T rosca macho M20*1.5 (2 conjuntos)
	Capítulo 21	Junta T M20*1,5 - tubo de pressão Φ14 (2 conjuntos)
	1º trimestre	Tratamento desengordurante

Linha de produção

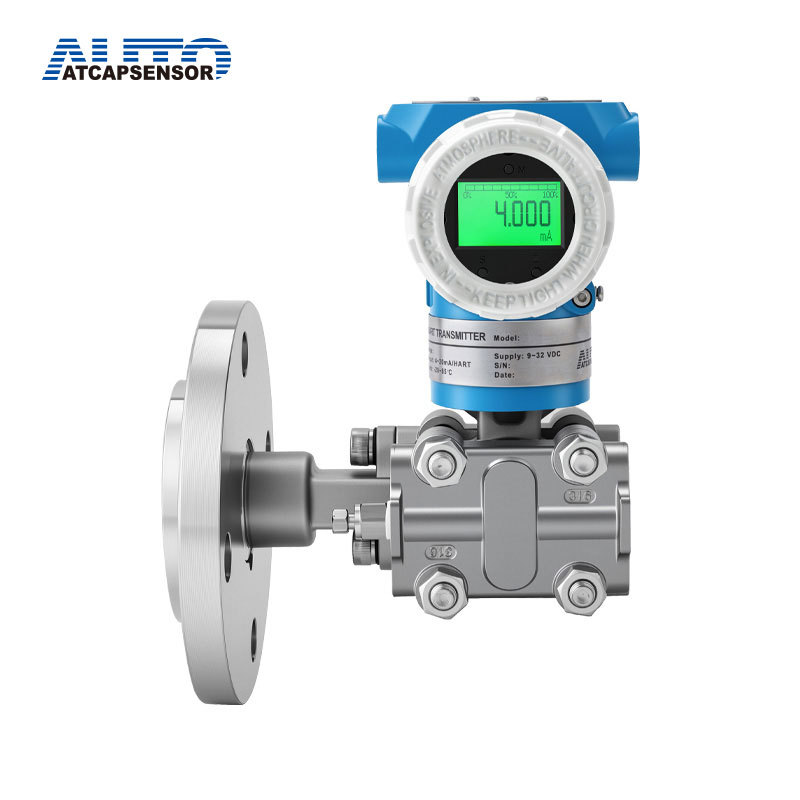

Transmissor de nível de flange simples Aplicações

flush diaphragm pressure transmitter

pressure transmitter with diaphragm seal

O transmissor de pressão de selo de diafragma é usado para medir o nível e a densidade de líquidos contendo sólidos e sedimentos. O transmissor de pressão de diafragma de descarga converte essas medições em uma saída de sinal CC de 4-20 mA. O transmissor de nível capilar é compatível com comunicadores HART, permitindo que os usuários definam parâmetros, monitorem o desempenho e executem outras funções por meio de comunicação remota.
