Transmissor de nível de pressão diferencial de diafragma para tanque de óleo
- em formação
- Descrição do produto
- vídeo
Transmissor de Nível de Flange: Breve Introdução

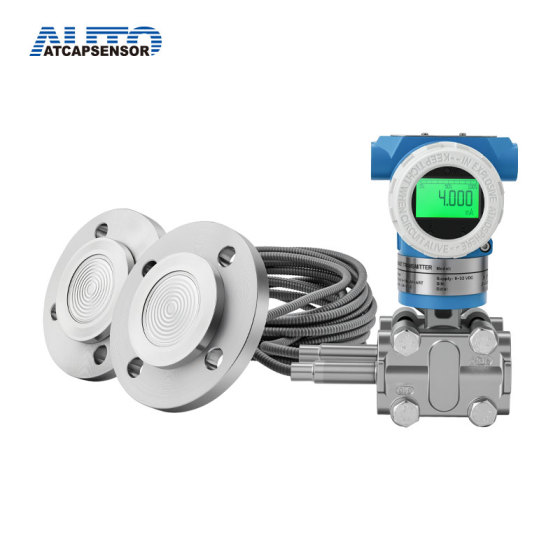

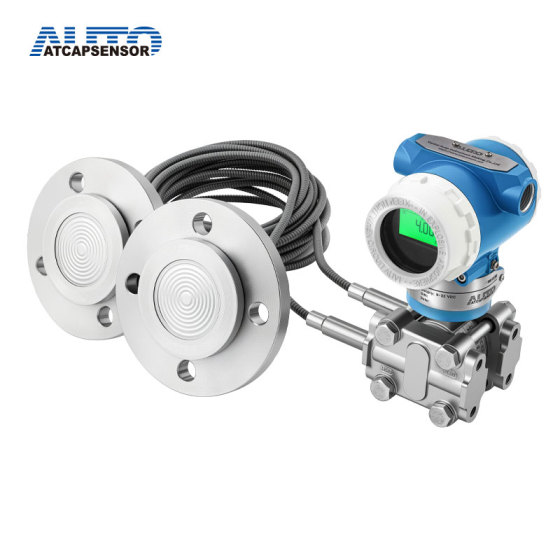

Ao conectar o transmissor de nível de diafragma e o transmissor de nível de pressão diferencial em teste por meio de um capilar, o sistema se transforma em um transmissor remoto de pressão diferencial. O óleo de silicone (ou outro líquido) é transferido para o corpo principal do transmissor de nível de flange, onde a câmara delta e a placa de circuito amplificador convertem a pressão ou a pressão diferencial em um sinal de saída CC de 4-20 mA. Isso está em conformidade com o protocolo HART, permitindo a comunicação para configuração e monitoramento por meio do uso colaborativo de um comunicador portátil.
Aplicação Industrial

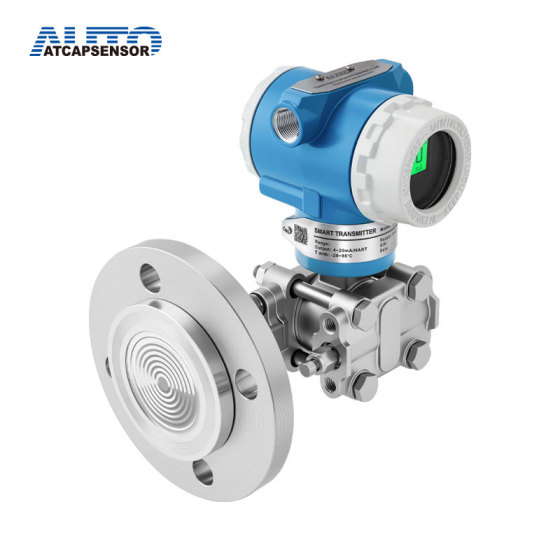

Transmissor de pressão de diafragma
Meio viscoso em alta temperatura
Meio facilmente cristalizável
Meio precipitante
Meio fortemente corrosivo ou altamente tóxico
Ocasiões com altos requisitos de higiene e limpeza
Alimentos, bebidas e produtos farmacêuticos
Folha de Pedido
| Item | Código | Especificação |
| AT3051RD | transmissor de nível remoto/transmissor de nível DP | |
| Faixa de medição | 3 | 0-4~7,5 kPa |
| 4 | 0~37,4 kPa | |
| 5 | 0~186,8 kPa | |
| 6 | 0~690 kPa | |
| 7 | 0~2068 kPa | |
| Saída | S | 4-20mA, Protocolo HART, Saída linear |
| Entrada de cabo | 1 | M20*1,5 |
| 2 | 1/2''NPT | |
| Suporte de montagem | B00 | Nenhum |
| B01 | Suporte curvo tipo tubo (aço carbono) | |
| B02 | Suporte de parede (aço carbono) | |
| B03 | Suporte plano tipo tubo (aço carbono) | |
| B04 | Suporte curvo tipo tubo (aço inoxidável) | |
| B05 | Suporte de parede (aço inoxidável) | |
| B06 | Suporte plano tipo tubo (aço inoxidável) | |
| Opcional | d | Tipo intrinsecamente seguro, à prova de explosão (Exd IIC T4~T6) |
| eu | Intrinsecamente seguro (Exia IIC T4~T6) | |
| M3 | visor LCD | |
| K1 | Tratamento desengordurante | |
| L1 | Etiqueta pendurada | |
| 5C6 | Proteção contra raios | |
Linha de Produção
Aplicações do transmissor de pressão remoto
