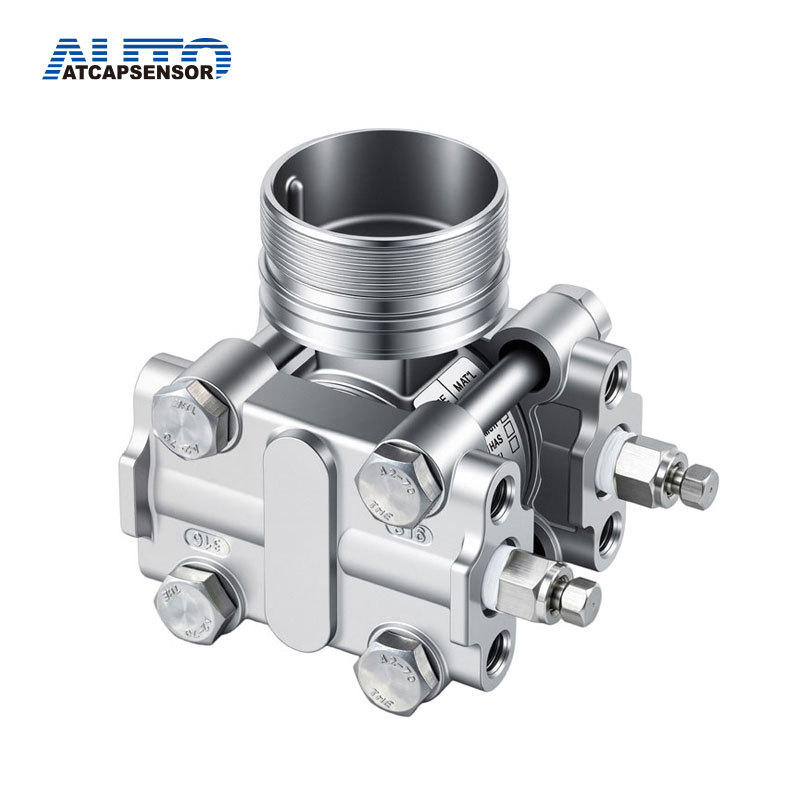

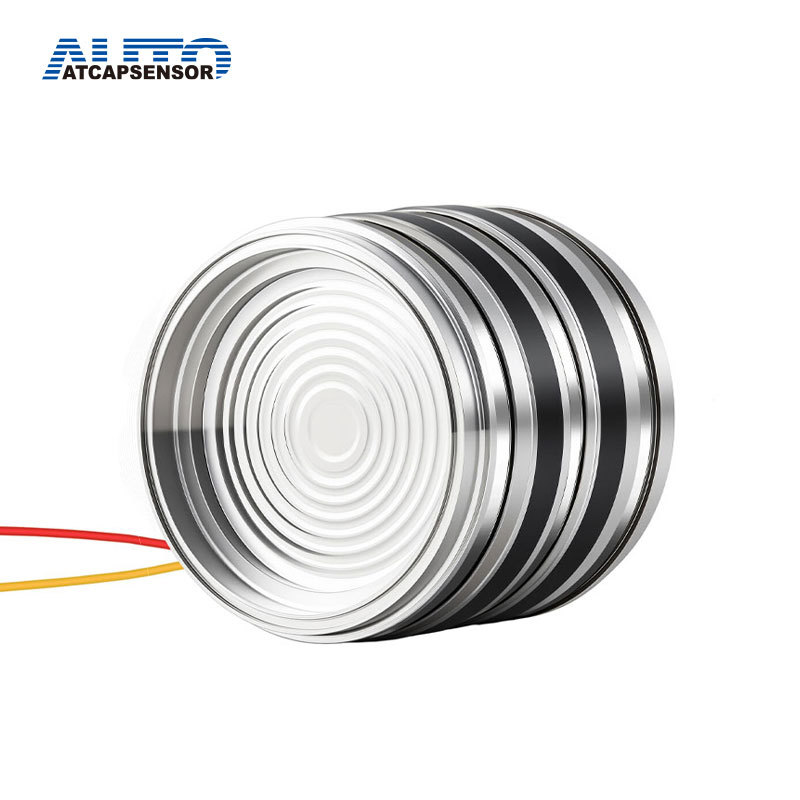

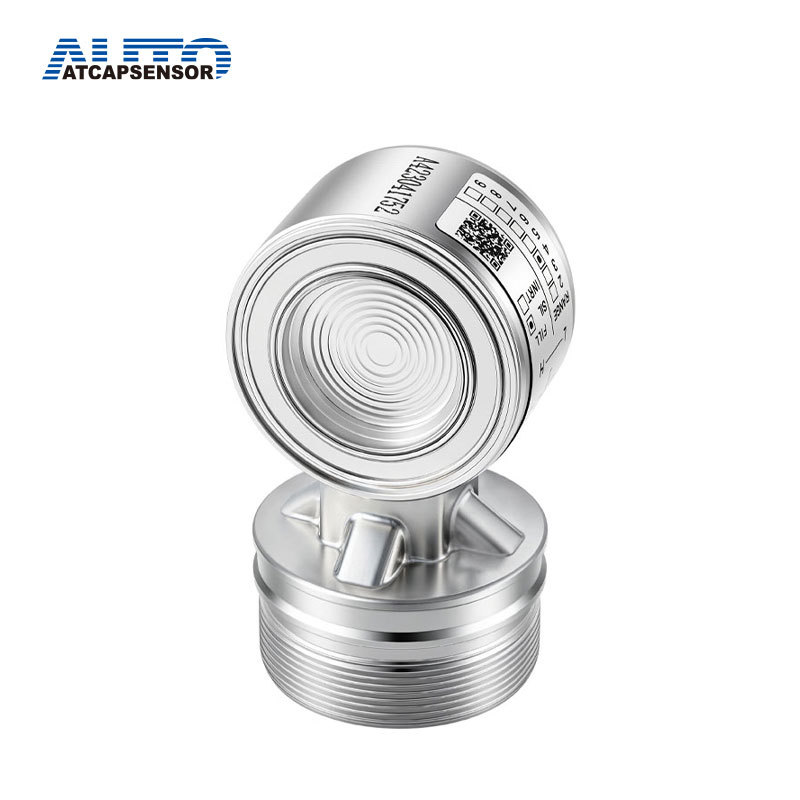

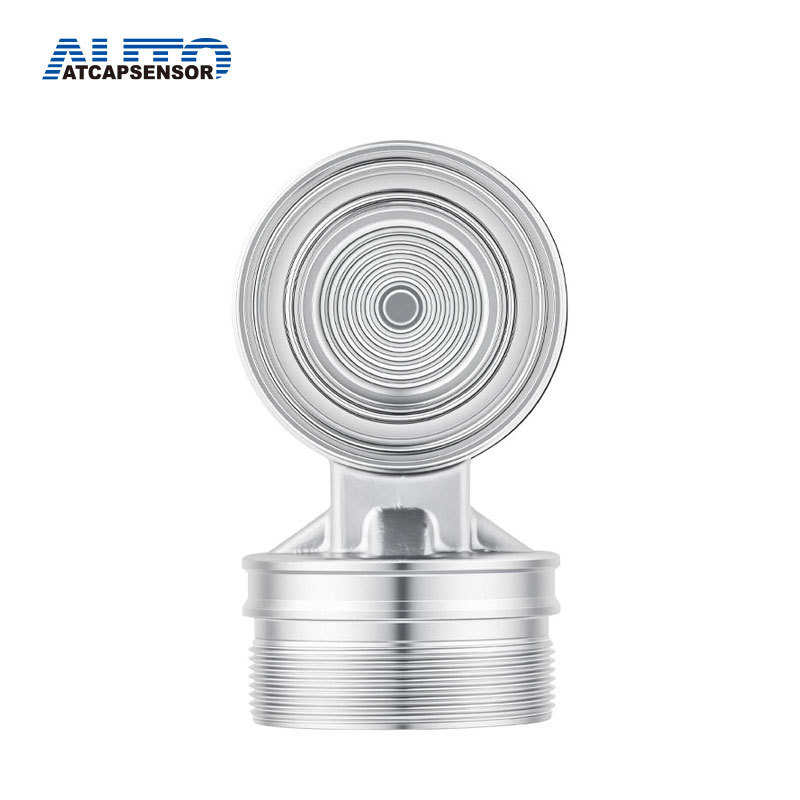

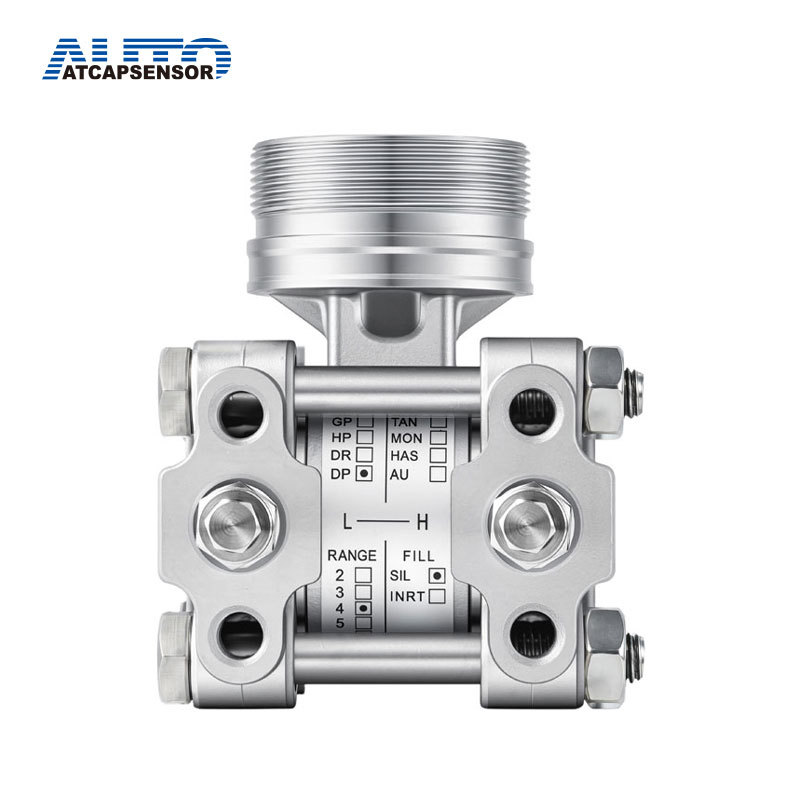

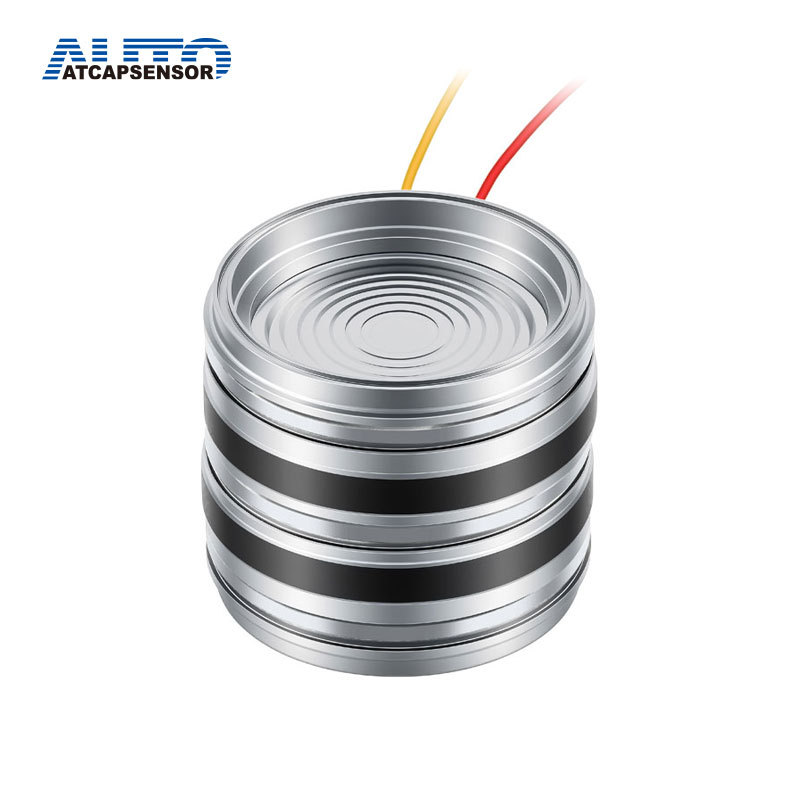

Sensor de pressão capacitiva diferencial de baixo custo
Obter o preço mais recente? Responderemos o mais breve possível (dentro de 12 horas)
- em formação
- Descrição do produto
- vídeo
Sensor de pressão capacitivo metálico
Um capacitor é composto por duas placas condutoras dispostas em paralelo com uma ligeira separação entre elas. A alteração de qualquer um dos fatores que influenciam esta configuração induzirá um ajuste proporcional na capacitância. Dentre essas variáveis, a distância de separação é a mais simples de manipular. Conseguir esse ajuste envolve a integração de uma ou ambas as placas em uma estrutura de diafragma, que reage às flutuações de pressão desviando-se de acordo.
Características
O sensor de pressão diferencial capacitivo:
| Suporte personalizado | OEM |
| Marca | AUTO |
| Número do modelo | AT3051 |
| Material do diafragma | Aço Inoxidável 316L / Tântalo / Hastelloy C |
| Precisão | +/- 0,075% |
| Variação de pressão | 0 ~ 20680 KPa |
| Encher Fluido | Óleo de silicone/flúor |
| Saída do sensor | Capacitância |
| Fonte de energia | 24 V CC |
| Nome do Produto | Sensor diferencial de pressão / Sensor de pressão diferencial |
Desempenho
| Item | Parâmetros do sensor de pressão de capacitância |
Precisão | ±0,1% |
| Estabilidade | ±0,2% (12 meses) |
| Faixa de temperatura | -40°C ~+140℃ |
| Tem efeito | erro zero: ±0,25% / 55℃ |
| erro zero: ±0,25% / 55℃ | |
| Pressão estática | DP 13,8 MPa HP 25 MPa DR 6,9 MPa |
| Limite de sobrepressão | AP GP 13,8 MPa DR DP HP |
| Material do diafragma | 316Lss Hastelloy C Tântalo |
Sensor de pressão capacitivo
| Item | Código | Especificação |
| AT3051DP | Sensor de pressão diferencial | |
| AT3051GP | Sensor de pressão manométrica | |
| Faixa de medição | 2 | 0-0,1 ~ 1,5 Kpa |
| 3 | 0 ~ 7,5 Kpa | |
| 4 | 0 ~ 37,4 Kpa | |
| 5 | 0 ~ 186,8 KPa | |
| 6 | 0 ~ 690 KPa | |
| 7 | 0 ~ 2068 KPa | |
| 8 | 0 ~ 6890 KPa | |
| 9 | 0 ~ 20680 KPa | |
Linha de produção
O sensor de pressão capacitivo funciona como uma ferramenta para medir a pressão, transformando a pressão aplicada em um sinal de corrente elétrica, normalmente variando de 4 a 20 miliamperes (mA). O sensor capacitivo de pressão diferencial é amplamente empregado em vários cenários de controle e monitoramento, incluindo regulação de fluxo, medição de velocidade no ar, monitoramento de nível, sistemas de bomba e detecção de altitude. O sensor capacitivo de pressão diferencial se mostra inestimável em diversas aplicações.
