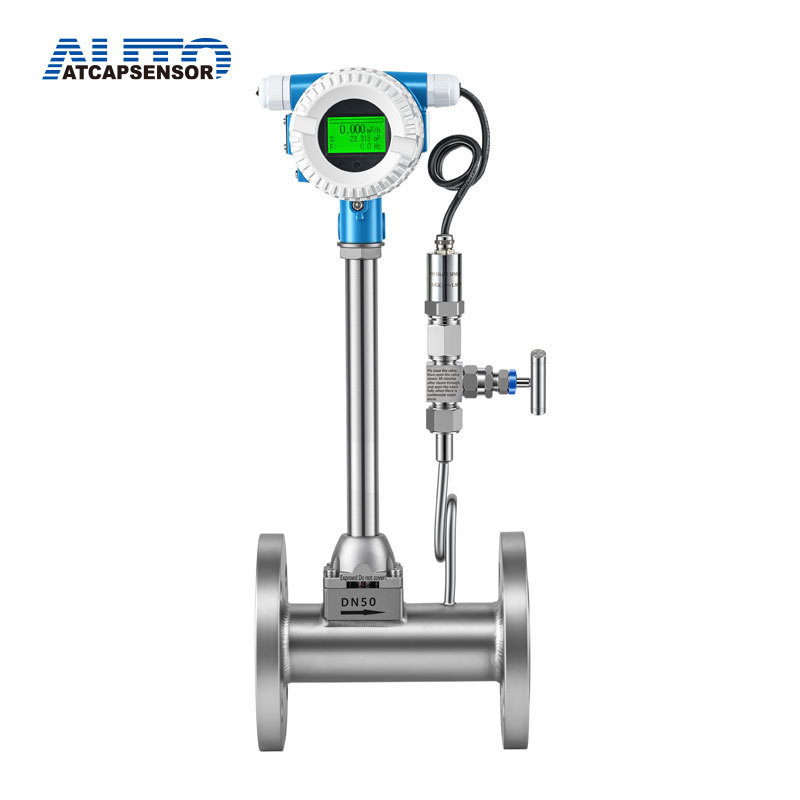

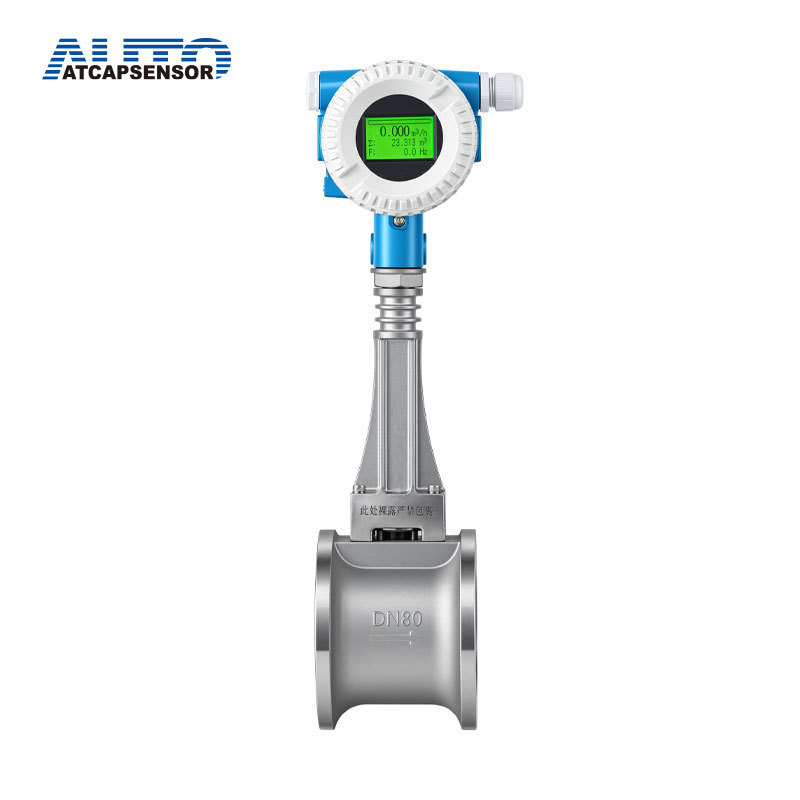

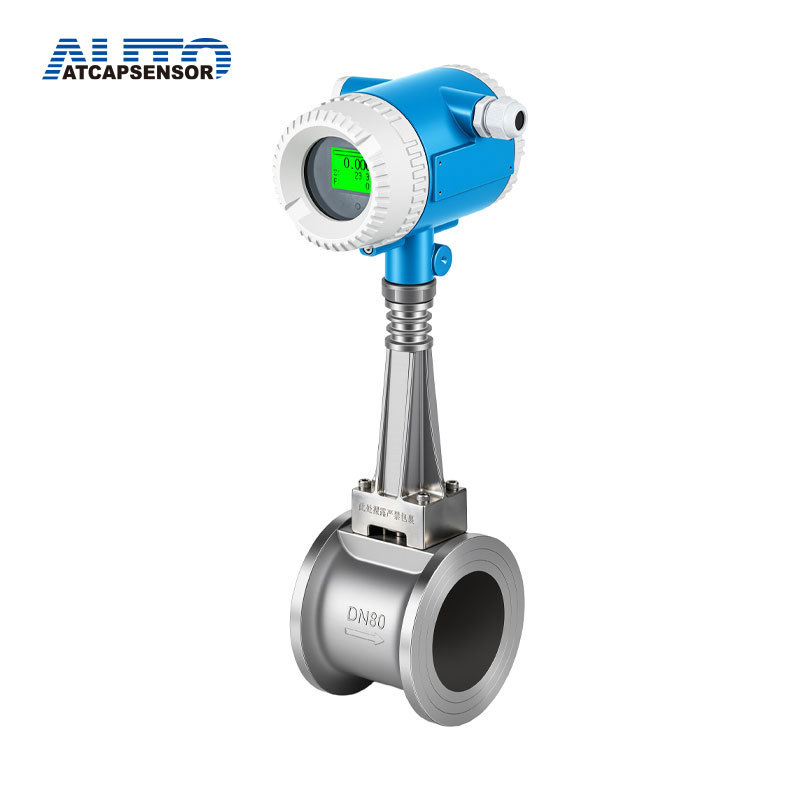

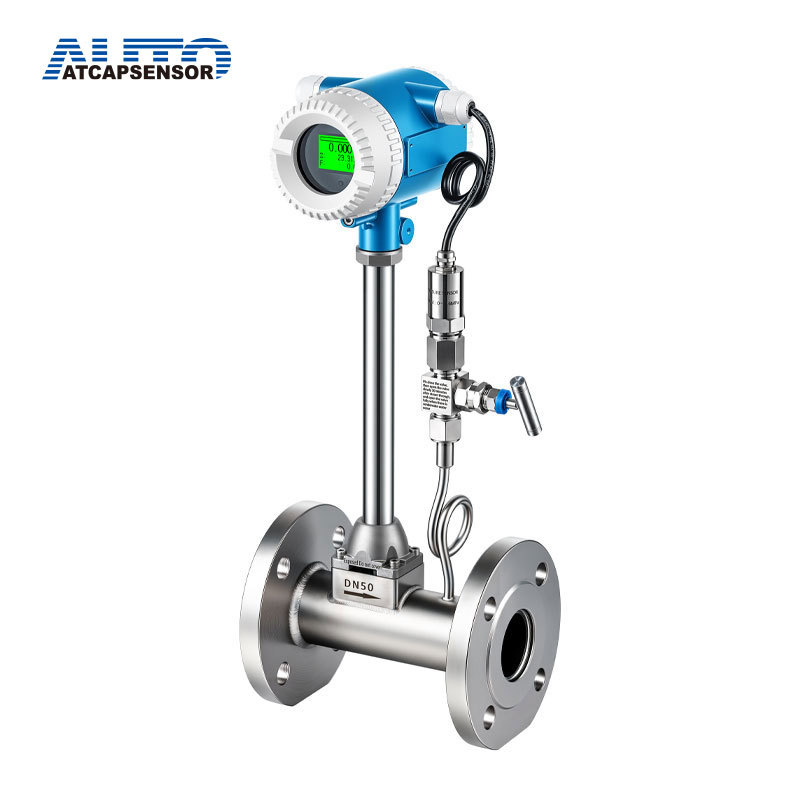

Medidor de fluxo de vórtice de ar líquido DN100 DN80 DN50
- em formação
- Descrição do produto
- vídeo
Introdução do produto
O medidor de vazão de vapor Vortex opera com base no Princípio Carmen Vortex, utilizando cristais piezoelétricos como componentes de teste. O transmissor de fluxo de vórtice é excelente na detecção de tensão.
Os méritos do medidor de vazão de desprendimento de vórtice incluem uma ampla faixa de taxas de vazão, precisão excepcional, perda mínima de pressão, compatibilidade versátil com vários meios e uma saída de sinal de pulso conveniente que se correlaciona com o fluxo. Além disso, o medidor de vazão Vortex interage perfeitamente com computadores para maior conectividade.
Escopo
Gás: Ar, Ar comprimido, Oxigênio, Dióxido de carbono, Gás nitrogênio, Gás natural, Gás metano, Gás amônia, etc.
Vapor: Vapor superaquecido, Vapor saturado
Líquido: Água, Óleo
Classificação
Medidor de fluxo de vapor Vortex
Material: aço inoxidável
Visor: display LCD em inglês
Fonte de alimentação: 24VDC ou bateria
Saída: 4-20mA ou pulso
Médio: Vapor, Vapor, Gás, Líquido, etc.
Comunicação: Modbus RS485, protocolo HART
Tipo de conexão: Flange, tipo wafer, conexão de cabeçote com compensação de temperatura e pressão
Parâmetros do transmissor de fluxo Vortex
| Padrão Executivo | Sensor de fluxo de vórtice (JB/T9249-1999) | ||
| Regulamento de Verificação | Medidor de fluxo de vórtice (JJG1029-2007) | ||
| Classificação do medidor de vazão | Sensor de vórtice, medidor de fluxo de vórtice com display inteligente, medidor de fluxo de vórtice de compensação de temperatura e pressão, medidor de fluxo de vórtice tipo inserção | ||
| Médio | Vapor, ar comprimido, gás de carvão, líquido e outros meios de alta velocidade | ||
| Diâmetro do medidor e conexões | Conexão de flange DN15-DN300 ou braçadeira de flange | ||
| DN200-DN1500 é do tipo de inserção | |||
| Padrão de flange | CB/T9119-2000, Padrão ANSI, Padrão JIS pode ser personalizado | ||
| Fonte de energia | Baterias de lítio de 24 VCC ou 3,6 V, consumo de energia <5 W | ||
| Saída | 4-20mA ou saída de pulso | ||
| Interface de comunicação | Comunicação RS485 ou comunicação MODBUS-RTU | ||
Grau de precisão | Líquido | ±1,0%R (Pipeline) ±2% (Plug-in) | |
| Gás ou Vapor | ±1,5%R (Pipeline) ±2,5% (Plug-in) | ||
Repetibilidade | Líquido | ≤0,2% | |
| Gás ou Vapor | ≤0,5% | ||
| Rádio de alcance | 1:10-1:20 | ||
Usando Condição | Temperatura Média | T2 (tipo de temperatura média) | -40℃~+280℃ |
| T3 (tipo de alta temperatura) | 280℃~+350℃ | ||
| Pressão | 1,6MPa, 2,5MPa, 4MPa | ||
| Temperatura ambiente | -20℃~+60℃ | ||
| Pressão atmosférica | 86KPa~106KPa | ||
