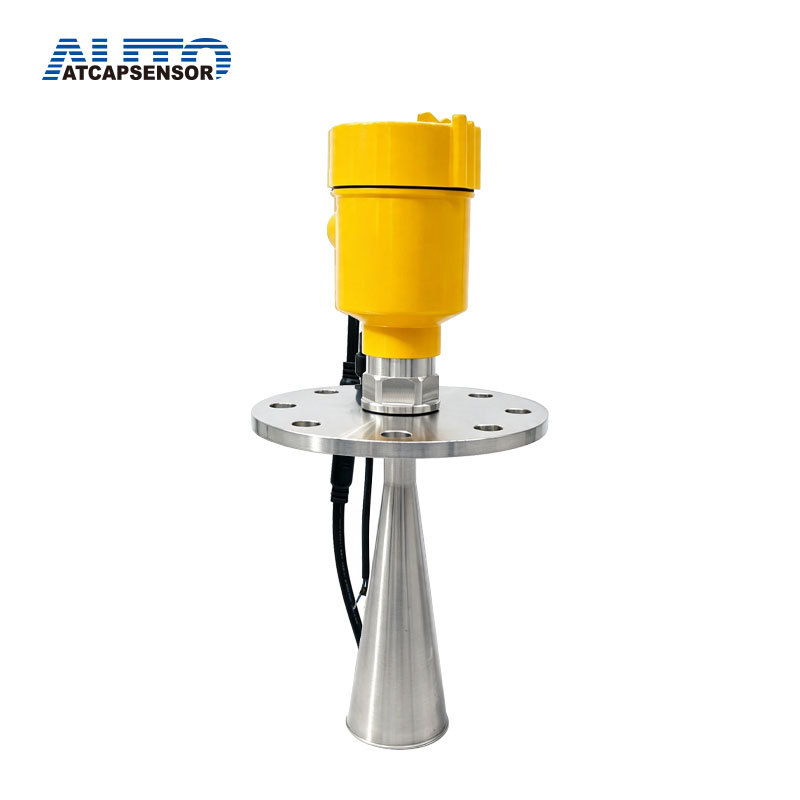

Transmissor de nível por radar sem contato para medição contínua de nível.
- em formação
- Descrição do produto
- vídeo

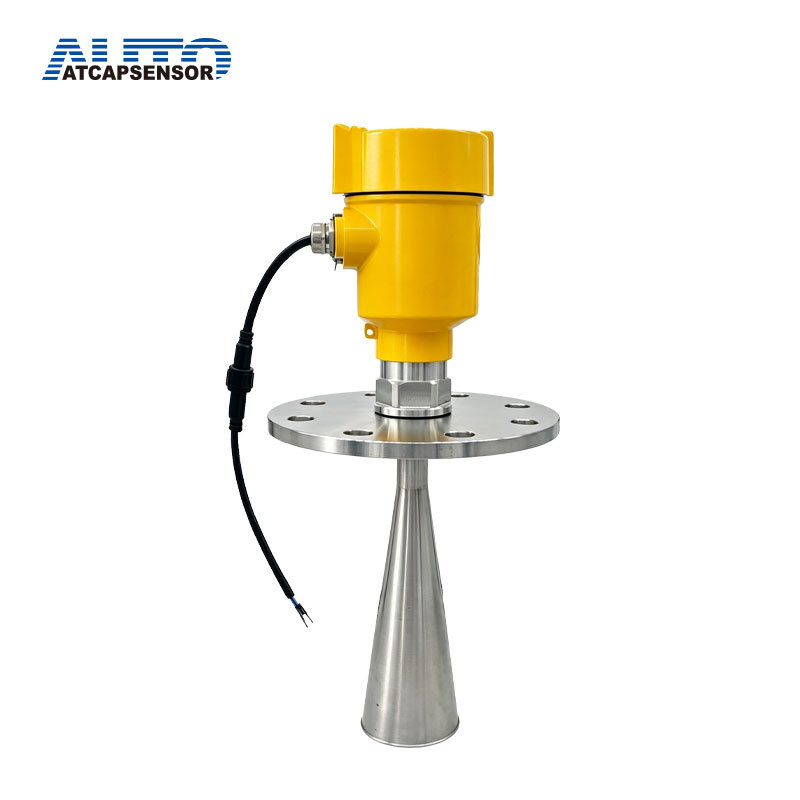

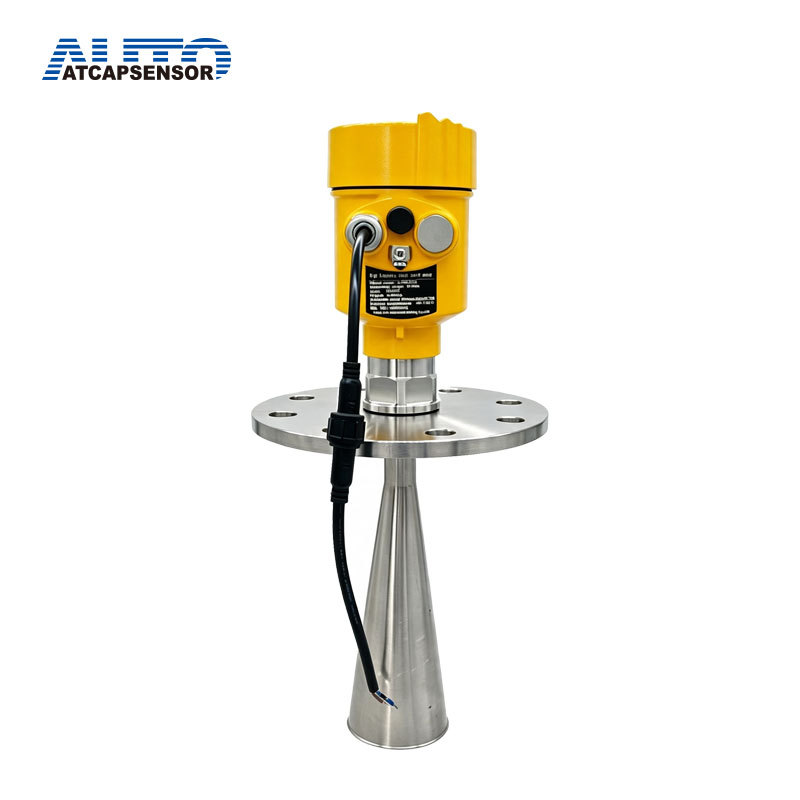

Sensor transmissor de nível por radar de alta frequência sem contato
Princípio
Utilizando pulsos de micro-ondas estreitos, a antena do medidor de nível por radar emite sinais que viajam pelo espaço à velocidade da luz. Quando esses sinais encontram a superfície do meio medido, parte da energia é refletida de volta para a antena.
Os pulsos emitidos e o intervalo de tempo entre os pulsos enviados e recebidos são diretamente proporcionais à distância da antena até a superfície do meio medido. Graças à rápida propagação das ondas eletromagnéticas, esses intervalos de tempo são extremamente curtos, medidos em nanossegundos.
A série 90X de transmissores de nível por radar de 26G emprega tecnologia de demodulação especializada. Essa tecnologia distingue com precisão os pulsos transmitidos e seus intervalos, permitindo cálculos precisos da distância da antena até a superfície do meio medido.
Seleção de diferentes modelos
| Modelo ATRD- 901/ 902/ 903 / 904/ 905/ 906 |
| Padrão P (Não à prova de explosão) |
| Eu sou intrinsecamente seguro (Exia IIC T6 Ga) |
| Tipo intrinsecamente seguro, à prova de explosão (Exd (ia) IIC T6 Gb) |
| Conexão do processo / Material |
| Rosca G em aço inoxidável 304 |
| Rosca N em aço inoxidável 304 |
| Flange em aço inoxidável 304 |
| Flange B em aço inoxidável, junta universal em aço carbono niquelado |
| C DN100 / PP / 304 / / Flange em aço inoxidável, junta universal em aço carbono niquelado |
| D DN125 / PP / 304 / / Flange em aço inoxidável, junta universal em aço carbono niquelado |
| E DN150 / PP / 304 / / Flange em aço inoxidável, junta universal em aço carbono niquelado |
| H DN250 / PP / 304 / / Flange em aço inoxidável, junta universal em aço carbono niquelado |
| Personalização especial Y |
| Tipo de antena / Material |
| Antena tipo corneta Φ46mm/aço inoxidável 304 |
Antena tipo corneta B Φ76mm/aço inoxidável 304 |
| Antena tipo corneta Φ96mm/aço inoxidável 304 |
| Antena tipo corneta D Φ121mm/aço inoxidável 304 |
| Antena parabólica E Φ196mm/aço inoxidável 304 |
Antena parabólica F Φ242mm/aço inoxidável 304 |
| Personalização especial G |
Temperatura de vedação/processo |
V Viton/(-40~150) °C |
| K Kalrez/(-40~250) ºC |
| Saída |
| 2 (4~20)mA/24V CC 2 fios |
| 3 (4~20)mA/24V DC/HART 2 fios |
| 4 (4~20)mA/220V AC/ 4 fios |
5 RS485/Modbus |
Classe de proteção/concha |
Alumínio L /IP67 |
Q Aço inoxidável 316L/IP67 |
| Entrada de cabo |
M M20 x l. 5 |
| N ½ ″NPT |
Programação de exibição |
V com |
| X Sem |
Aplicativo
