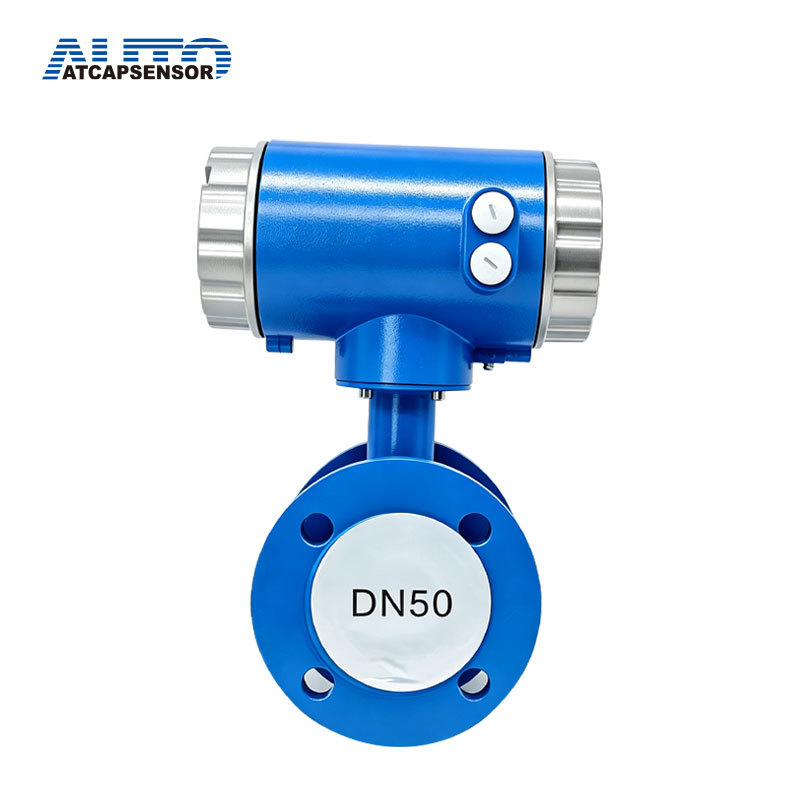

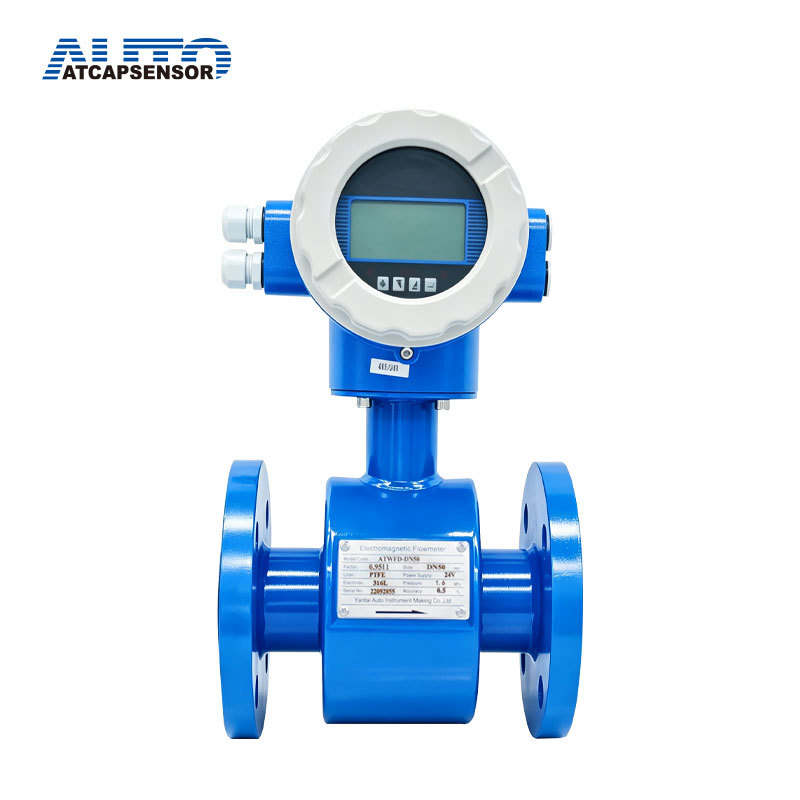

Medidor de vazão de água para irrigação eletromagnética Modbus
- em formação
- Descrição do produto
- vídeo
Descrição do medidor de vazão eletromagnético
Os medidores de vazão magnéticos se destacam na medição precisa do fluxo de fluidos com condutividade elétrica a partir de 5 μS/cm (20 μS/cm para água desmineralizada). Os medidores de vazão da Fuji Electric oferecem ampla faixa de medição e precisão excepcional. As medições do medidor de vazão digital de água permanecem inalteradas por variações de densidade, temperatura ou pressão. O princípio de funcionamento do medidor de vazão magnético baseia-se na lei da indução magnética de Faraday.
Características do medidor de vazão magnético
- Os medidores magnéticos de vazão de água não possuem partes móveis que entrem em contato com o fluido que está sendo medido.
- Os medidores digitais de vazão de água podem ser usados para medir o fluxo de uma ampla gama de fluidos condutores, incluindo água, águas residuais, ácidos, álcalis, lamas e muito mais.
- Os medidores de vazão do tipo magnético oferecem alta precisão em uma ampla faixa de vazões.
- Os medidores digitais de vazão de água apresentam uma perda de pressão mínima em comparação com outros tipos de medidores de vazão.
- Sem peças móveis sujeitas a desgaste, os medidores de vazão eletromagnéticos requerem manutenção mínima.
Parâmetros técnicos do medidor de vazão magnético
Fonte de energia | 110-240 Vca (Opcional: 24 Vcc) |
Consumo de energia | 10W |
Precisão | Precisão de 0,5% na taxa de 0,3 a 10 m/s |
Repetibilidade | 0,2% |
Condutividade mínima do fluido | 5,0 micromhos/cm |
Direção do fluxo | Unidirecional ou bidirecional, 2 totalizadores separados (programáveis) |
Saída analógica | 4-20mA, carga máxima de 750 ohms |
Frequência de saída | Saída de pulso escalonada, (coletor aberto) Máx. 5 kHz |
Amortecimento de ruído | Programável |
Largura do pulso | Programável até 500ms |
Estabilidade do ponto zero | Correção automática |
Temperatura ambiente | -20 a 60 °C |
Materiais de eletrodo | SS316L; Opcional: Titânio; Liga Hastelloy C; Tântalo |
Material de revestimento | PTFE, FEP, Borracha Dura |
Temperatura do fluido | PTFE: Padrão 120°C (Personalizado: 180°C) Borracha: 60°C |
Limites de pressão | 1,0 MPa; Opcional 1,6; 2,5; 4,0 MPa |
Potência da bobina | CC pulsada |
Material do carretel de tubo | SS316 |
Material da caixa do medidor | Aço carbono soldado ou aço inoxidável 304 (conexão sanitária) |
Flange | Aço carbono - Norma (ISO 7005-1) Conexões de flange ANSI, DIN e JIS Anéis de aterramento opcionais em aço inoxidável |
Folha de Pedido de Medidor de Vazão Magnético
Linha de Calibração
Medidor de vazão magnético umaplicações
Medidor de vazão eletromagnético em linha para água do mar
