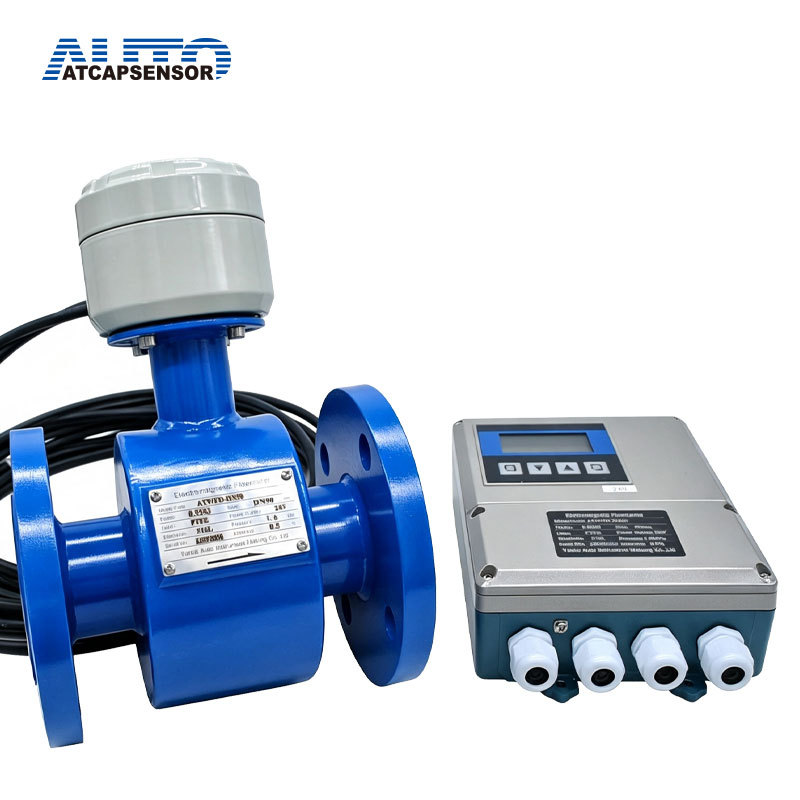

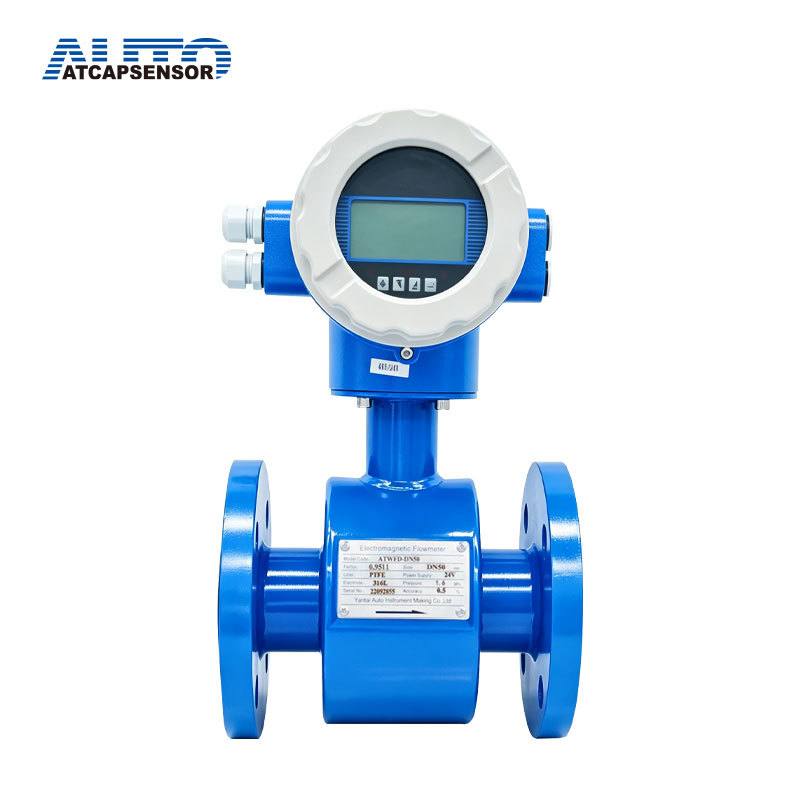

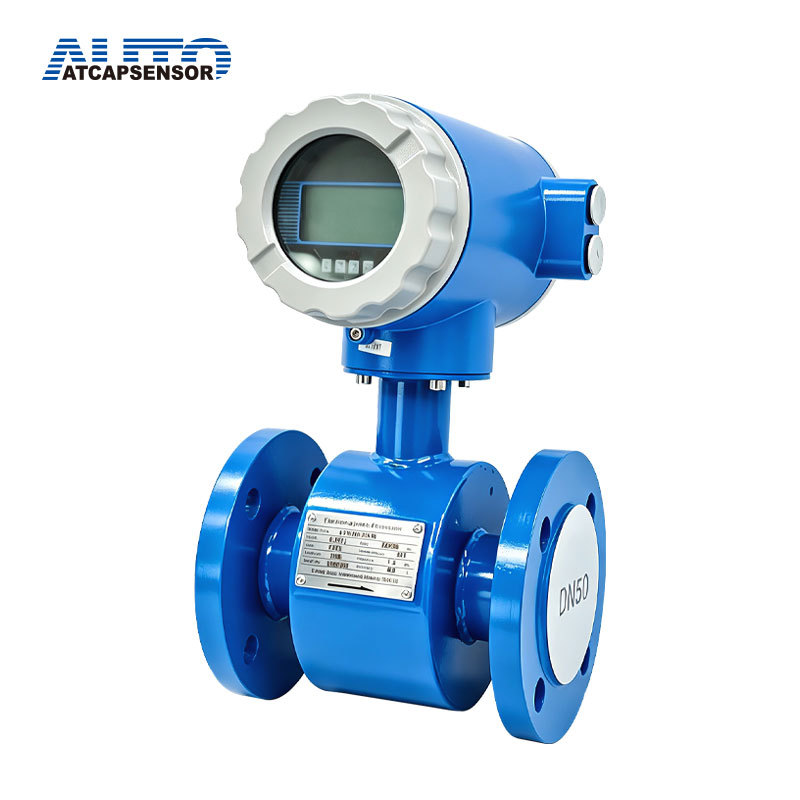

Medidor magnético de fluxo de água residual com saída de pulso
- em formação
- Descrição do produto
- vídeo
- baixar
Descrição do produto
O Medidor de Fluxo Magnético possui apenas duas partes imóveis que entram em contato com a mídia do fluido medido - um revestimento que protege o corpo do fluxo do fluido e um par de eletrodos que detectam a velocidade do fluido que flui.
O projeto de medição do medidor de vazão magnético garante que ele pode ser fabricado para ser compatível com praticamente qualquer líquido condutor, independentemente da densidade, viscosidade, composição química ou condição do fluido/contagem de partículas, e com características de longa vida útil, menos manutenção, baixa queda de pressão, minimamente invasivo. É amplamente utilizado em muitas indústrias e aplicações, incluindo águas residuais/municipais, alimentos/bebidas, celulose/papel, etc.
Tamanhos aplicáveis em 1/8"-80″ (DN3-DN2000).
Ampla faixa de velocidade de fluido de 0 a 50 pés/segundo (0 a 15 m/s) com excelente precisão de baixo fluxo.
4-20Ma, 0-5Khz Pulso e Saídas de Relé 2A Disponíveis.
Hart, Rs485/Modbus Profibus-DP Comunicações Disponíveis.
Classe de proteção IP 68 para aplicações submersíveis subterrâneas.
Visor Oled de fácil leitura; Visível em ambientes com pouca luz e na luz solar direta.
Condutividade do meio medido: ≥ 5 Μs/Cm.
Excelente precisão ±0,5% da leitura.
Várias combinações de material de revestimento/eletrodo tornam o medidor quimicamente compatível com diferentes fluidos.
Detecção de tubos vazios e medição de resistência de eletrodos Diagnosticando a contaminação de tubos e eletrodos vazios com precisão.
…
Parâmetros técnicos
Tipo | Medidor de Fluxo Magnético Geral (Tipo Integral/ Remoto) | Magnético alimentado por bateria Medidor de Vazão | Medidor de Vazão Magnético Tipo de Inserção |
Tamanhos de linha | 3/8"- 80" (DN10 - DN2000) | 1/8"- vinte e quatro" (DN3 - DN600) | 3/8"- 240" (DN10 - DN6000) |
Precisão | ±0,5% de leitura | ||
Condutividade | deve ser ≥ 5 μS/cm | deve ser ≥ 5 μS/cm | deve ser ≥ 5 μS/cm |
Temp. | -58-356°F (-50-180°C) | -40-300°F (-50-150°C) | -58-356°F (-50-180°C) |
Material de Habitação | Aço Carbono / SS 304 / SS 316 | ||
Material do Eletrodo | SS 316L/ Hastelloy C/ Hastelloy Alloy B/ Níquel/Titânio/ Tântalo/ Carboneto de Tungstênio | ||
Material de revestimento | Neoprene(Borracha de Cloropreno)/PTFE/PFA/F46 Ceramic/Hard ubber(Ebonite)/Poliuretano | ||
Conexão de processo | Conexão Wafer Conexão de Rosca Conexão de Flange (ANSI, DIN, JIS) Tri-clamp On (sanitário) | ||
Resistência de Aterramento | < 10 Ω | ||
Proteção | IP 65 (tipo integrado) IP 68 (tipo remoto) | ||
Saídas | P-Pulse / 4-20mA / RS 485 / Hart | ||
Fonte de energia | CA 220 V / CC 24 V | ||
Temperatura ambiente | -5 - +130 °F (-20 - 55 °C) | ||
Humidade relativa | 5% a 90% UR | ||
Aplicativo | deve ser ≥ 5 μS/cm | medição de fluido condutivo em áreas sem energia disponível | tubos grandes onde NÃO é necessária alta precisão |
Material do forro | Formulários | |
PTFE: | 1. O material mais estável em plásticos, que é resistente ao ácido clorídrico em ebulição, vitríolo e água régia, bem como impregna fortes e orgânicos. 2.Não ser perfeito em resistência à abrasão. | Meios corrosivos fortes, como ácidos e álcalis fortes. |
PTF: | Tendo a mesma resistência à abrasão com PTFE. Tendo forte capacidade de resistência à pressão de carga. | Aplicável em estado de pressão de carga. |
F46: | 1. Tendo a mesma resistência à abrasão com PTFE. 2.Resistance para baixo abration.3.Having forte resistência à pressão de carga. | 1.O mesmo que PTFE. 2.Aplicável em meio de baixa abrasão. |
Neoprene: | Ser de boa elasticidade, retratilidade e resistência à abrasão 2. Ser resistente a baixo teor de ácidos, álcalis e sal, mas não para meio de oxidação. | Água, esgoto e lama, serosidade mineral de baixa abrasão. |
Neoprene: | 1. Ser bom de resistência à abrasão (igual a 10 vezes de borracha). 2.Não ser perfeito em resistência ácida/alcalina. 3.Não pode ser usado para água misturada com impregnantes orgânicos. | Aplicável em serosidade mineral, pasta e pasta de carvão de alta abrasão. |
Folha de pedidos
Linha de calibração
Cada um de nossos instrumentos foi calibrado na fábrica e 100% inspecionado, e há um sistema perfeito de pós-venda. Diferentes produtos têm embalagens diferentes por causa de seus tamanhos diferentes. Garantiremos que cada medidor de vazão seja seguro e completo em suas mãos.
medidor de fluxo magnético aaplicações
![flow meter with pulse output flow meter with pulse output](https://img.waimaoniu.net/3213/3213-202210201031398604.jpg)
2. Testes de temperatura alta e baixa, teste de umidade diferente, certifique-se de que os instrumentos possam resistir a qualquer ambiente hostil
3. Visor LCD com saída 4-20mA/pulso, protocolo HART/MODBUS
