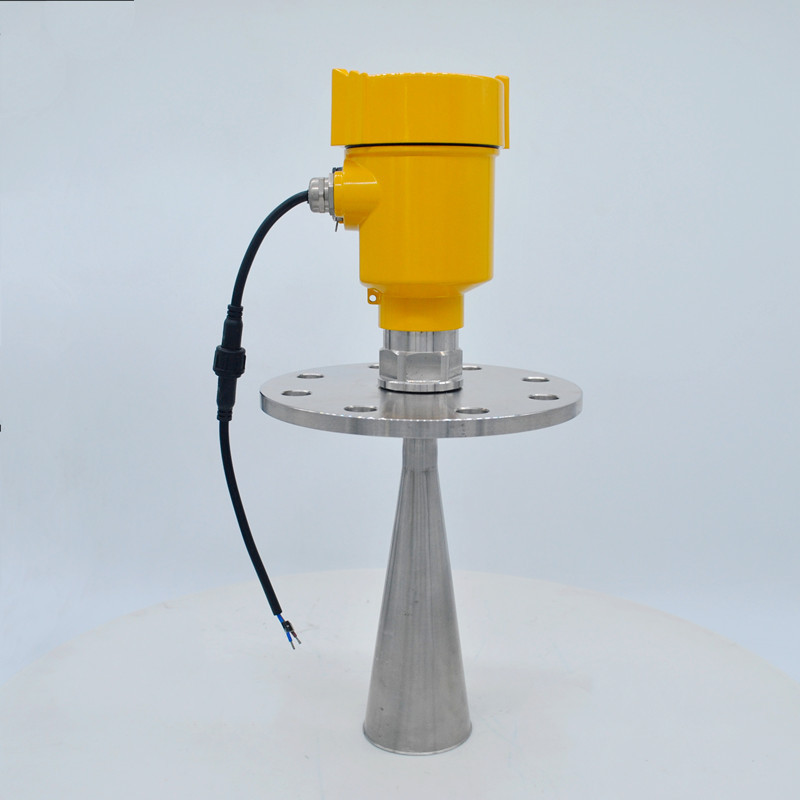

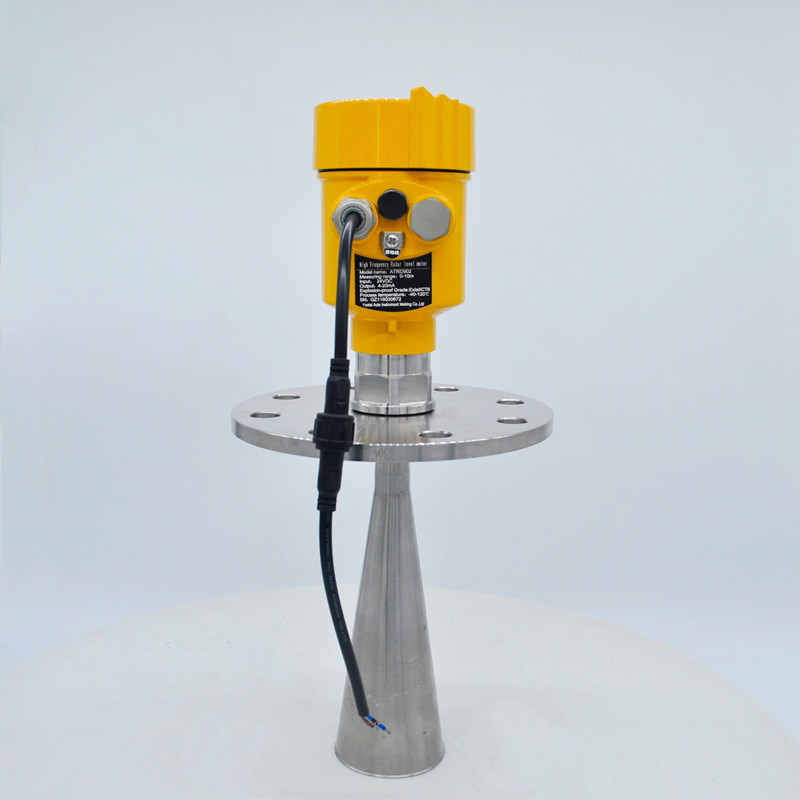

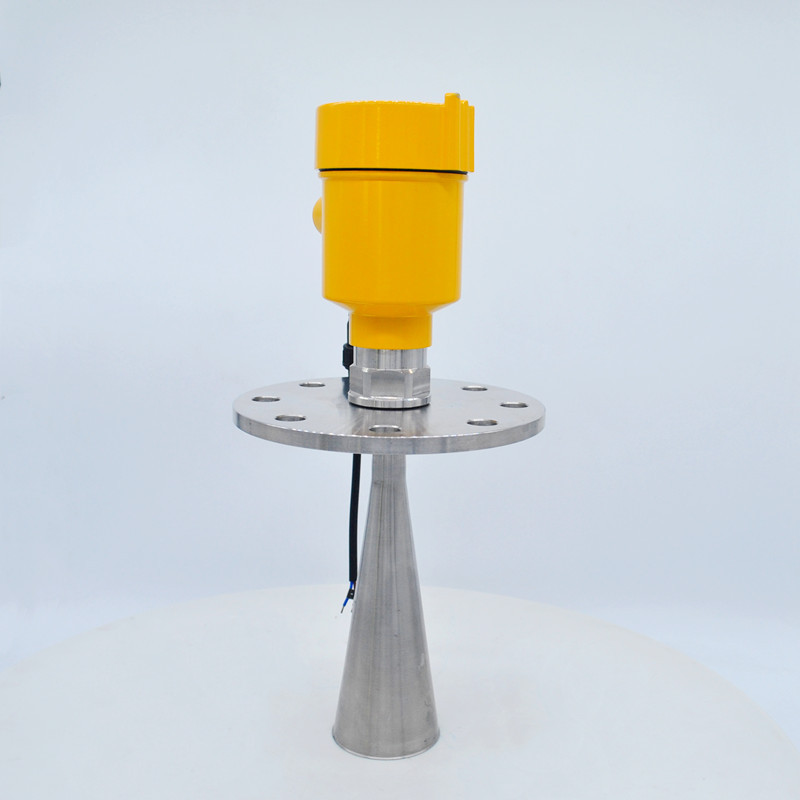

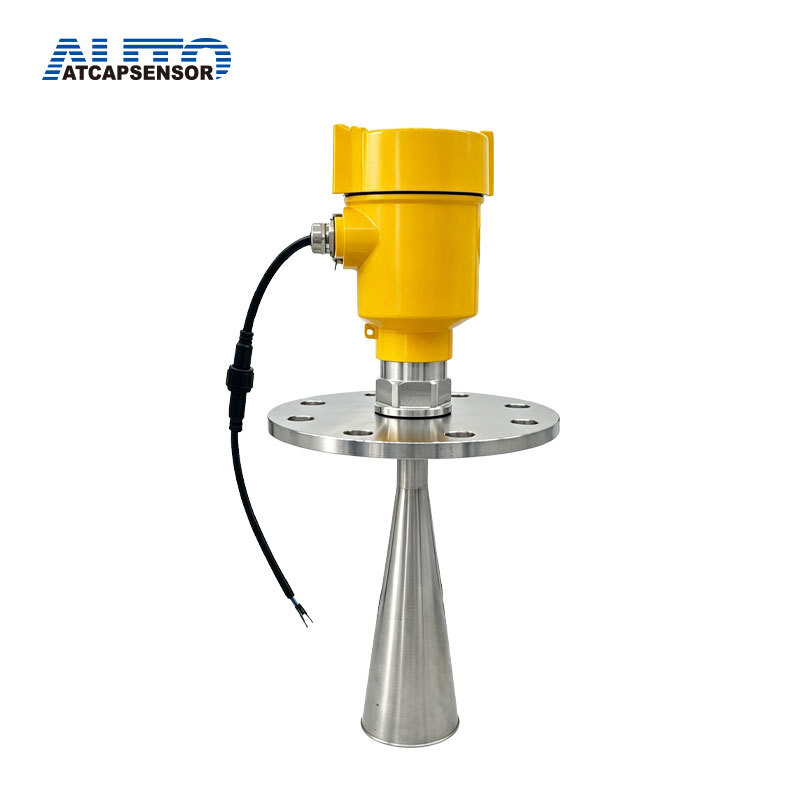

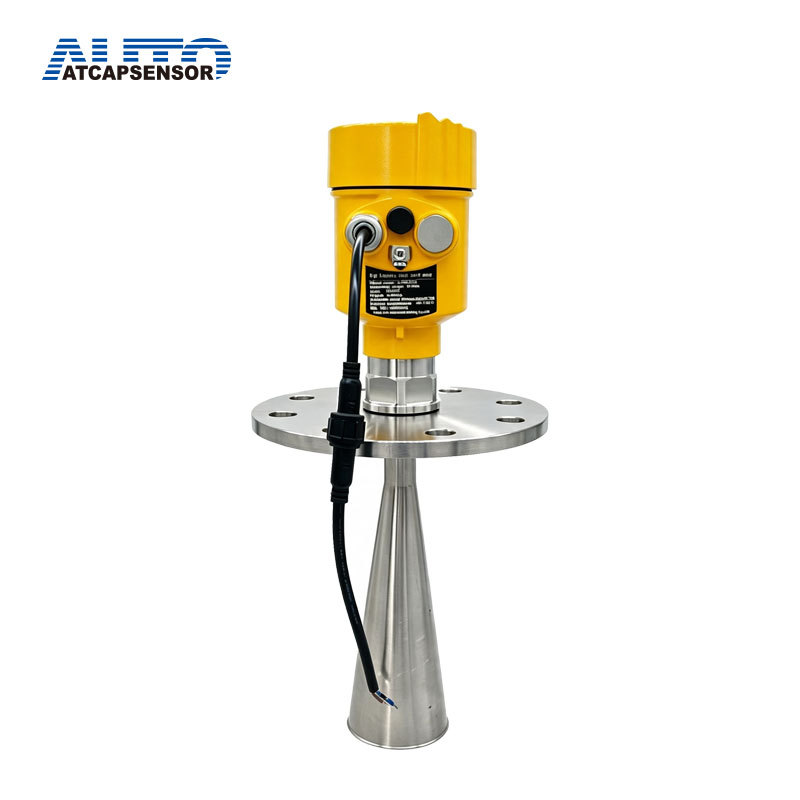

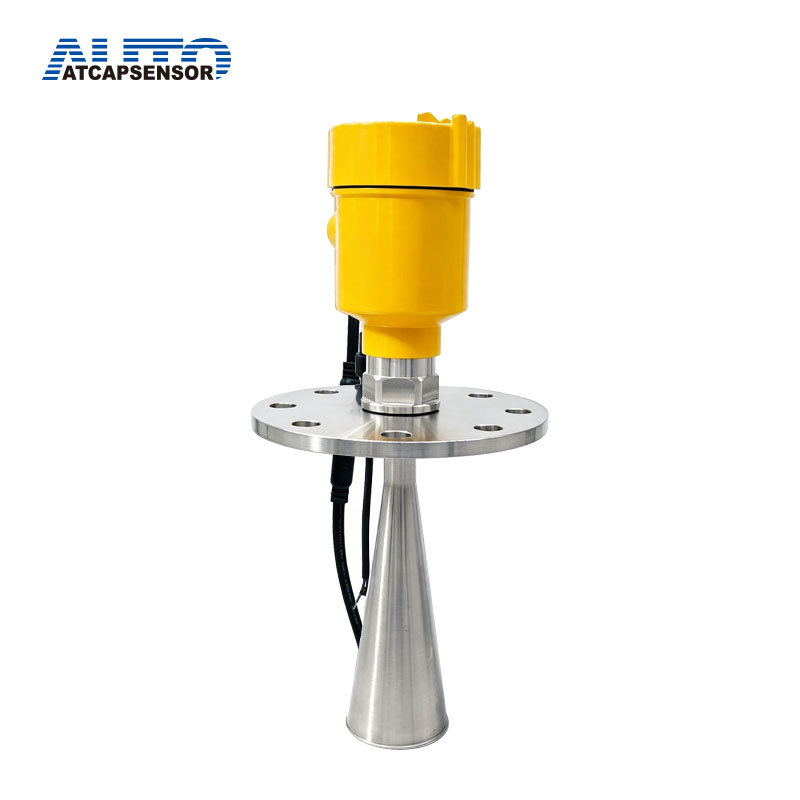

Transmissor de nível por radar de onda guiada de alta precisão para silos
- em formação
- Descrição do produto
- vídeo
Introdução ao Transmissor de Nível por Radar de Onda Guiada
O sensor de nível por radar de onda guiada é adequado para medição contínua e sem contato do nível de líquidos, pastas, grânulos e blocos. O transmissor de nível por radar de onda guiada é indicado para situações com grandes variações de temperatura e pressão, e na presença de gases inertes e volatilização. O sensor de nível por radar de onda guiada utiliza o método de medição por pulso de micro-ondas e opera normalmente na faixa de frequência industrial. A energia do feixe é baixa, permitindo a instalação em diversos recipientes ou tubulações, metálicos ou não metálicos, sem causar danos ao corpo humano ou ao meio ambiente.
Princípio do transmissor de nível de radar guiado
O sensor de nível por radar de onda guiada emite pulsos de micro-ondas de alta frequência que se propagam ao longo do componente de detecção (cabo ou tubo de aço). Ao encontrar o meio medido, devido a uma mudança repentina na constante dielétrica, ocorre uma emissão, e parte da energia do pulso é refletida. O intervalo de tempo entre o pulso emitido e o pulso refletido é proporcional à distância do meio medido. O valor real do nível pode ser calculado a partir do tempo de transmissão e recepção dos pulsos registrados pelo transmissor de nível por radar de onda guiada.
Transmissor de nível por radar de onda guiada da série 70 da Differential Models
ATRD701
Aplicação: Medição de líquidos e pós sólidos, condições de processo complexas.
Faixa de medição: 0-30m
Conexão do processo: Flange ou rosca
Temperatura média: -40~250℃
Pressão do processo: -0,1~4MPa
Saída: 4-20mA+HART, RS485
Precisão: ±10 mm
ATRD702
Aplicação: Líquidos, especialmente líquidos corrosivos: Ácidos, bases ou outros meios corrosivos
Faixa de medição: 0-20m
Conexão do processo: Flange ou rosca
Temperatura média: -40~200℃
Pressão do processo: -0,1~4MPa
Saída: 4-20mA+HART, RS485
Precisão: ±10 mm
ATRD703
Aplicação: Pó sólido: Medição de pó de cimento em silos; Medição de pó de cinzas
Faixa de medição: 0-30m
Conexão do processo: Flange ou rosca
Temperatura média: -40~150℃
Pressão do processo: -0,1~4MPa
Saída: 4-20mA+HART, RS485
Precisão: ±10 mm
ATRD704
Aplicação: Líquidos, particularmente líquidos com baixa constante dielétrica: água deionizada, água desoxigenada e outros líquidos.
Faixa de medição: 0-6m
Conexão do processo: Flange ou rosca
Temperatura média: -40~250℃
Pressão do processo: -0,1~4MPa
Saída: 4-20mA+HART, RS485
Precisão: ±10 mm
ATRD705
Aplicação: Líquidos, especialmente em ambientes de alta temperatura e pressão: Latas seladas, medição de líquidos sob alta pressão
Faixa de medição: 0-15m
Conexão do processo: Flange ou rosca
Temperatura média: -200~400℃
Pressão do processo: -0,1~4MPa
Saída: 4-20mA+HART, RS485
Precisão: ±10 mm
