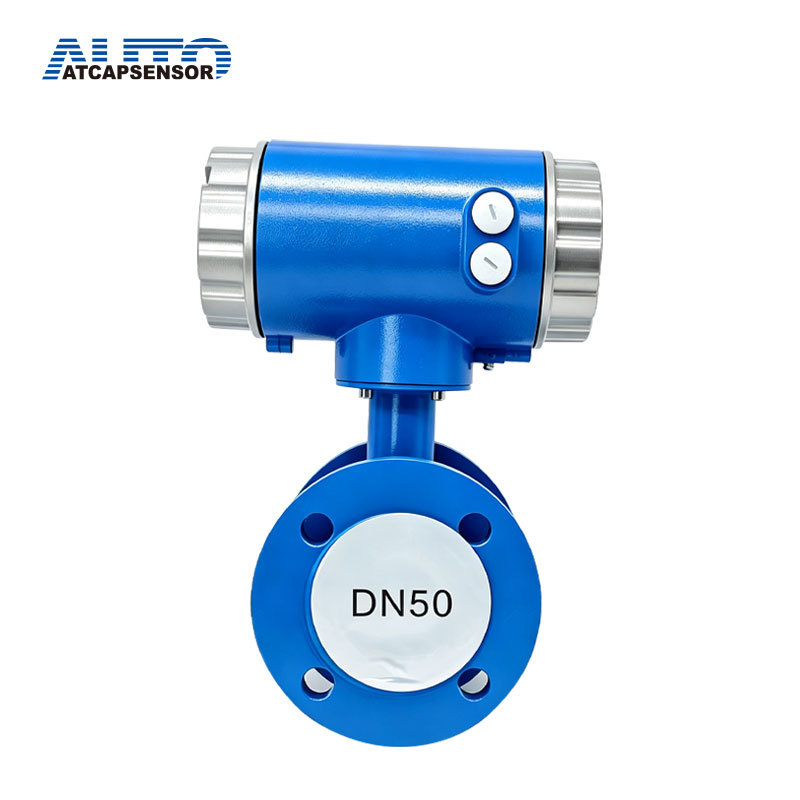

Medidor de vazão eletromagnético para líquidos
- em formação
- Descrição do produto
- vídeo
O medidor de vazão magnético funciona utilizando o princípio do magnetismo para medir o fluxo de líquido em uma tubulação. Seu funcionamento se baseia na Lei de Faraday da Indução Eletromagnética. Essencialmente, um campo magnético é aplicado ao líquido em movimento, gerando uma voltagem que corresponde à velocidade do líquido. O medidor de vazão eletromagnético é especialmente útil para quantificar o fluxo de líquidos condutores, como água, efluentes e lamas.
Os medidores de vazão de água digitais destacam-se como a opção ideal para atender aos padrões exigentes e à precisão requerida pelas suas aplicações. São relevantes para a medição de uma ampla gama de líquidos condutores, incluindo água, ácidos, álcalis, pastas e muito mais. Os medidores de vazão de água magnéticos se destacam em diversas aplicações, abrangendo o monitoramento de líquidos, a medição precisa durante o enchimento e a dosagem, e a garantia de exatidão nos processos de transferência de custódia.
Características do medidor de vazão eletrônico
CONVERSOR
Estabilidade do ponto zero,
Baixo consumo de energia e tela LCD de alta precisão,
Fluxo cumulativo, fluxo instantâneo, fluxo direto, fluxo reverso, etc.
Unidades: L/h, U/m, L/s, m/h, m/m, m³/s, etc. Idioma padrão: Inglês.
CORPO
Processo rigoroso de pintura anticorrosiva.
Superfície muito brilhante devido ao acabamento polido.
Diversos padrões de flanges, como DIN, JIS, ANSI, ASME, BS, etc.
O revestimento e os eletrodos são selecionados levando em consideração o fluido de escoamento.
Fonte de energia | 110-240 Vca (Opcional: 24 Vcc) |
Consumo de energia | 10W |
Precisão | Precisão de 0,5% na taxa de 0,3 a 10 m/s |
Repetibilidade | 0,2% |
Condutividade mínima do fluido | 5,0 micromhos/cm |
Direção do fluxo | Unidirecional ou bidirecional, 2 totalizadores separados (programáveis) |
Saída analógica | 4-20mA, carga máxima de 750 ohms |
Frequência de saída | Saída de pulso escalonada, (coletor aberto) Máx. 5 kHz |
Amortecimento de ruído | Programável |
Largura do pulso | Programável até 500ms |
Estabilidade do ponto zero | Correção automática |
Temperatura ambiente | -20 a 60 °C |
Materiais de eletrodo | SS316L; Opcional: Titânio; Liga Hastelloy C; Tântalo |
Material de revestimento | PTFE, FEP, Borracha Dura |
Temperatura do fluido | PTFE: Padrão 120°C (Personalizado: 180°C) Borracha: 60°C |
Limites de pressão | 1,0 MPa; Opcional 1,6; 2,5; 4,0 MPa |
Potência da bobina | CC pulsada |
Material do carretel de tubo | SS316 |
Material da caixa do medidor | Aço carbono soldado ou aço inoxidável 304 (conexão sanitária) |
Flange | Aço carbono - Norma (ISO 7005-1) Conexões de flange ANSI, DIN e JIS Anéis de aterramento opcionais em aço inoxidável |
Folha de pedido
| Modelo | Código Suficiente | Descrição | ||||||||
| ATWFD | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | Medidor de vazão eletromagnético | |
| Diâmetro | XX | Padrão para diâmetro 0006: DN6; 0015: DN15; 0100: DN100; 2200: DN2200 | ||||||||

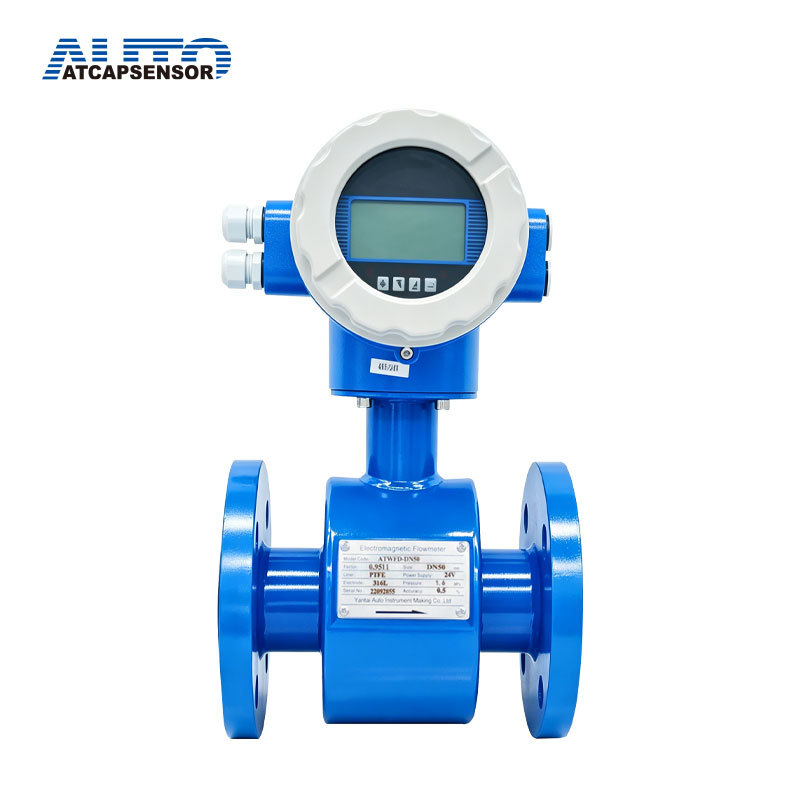

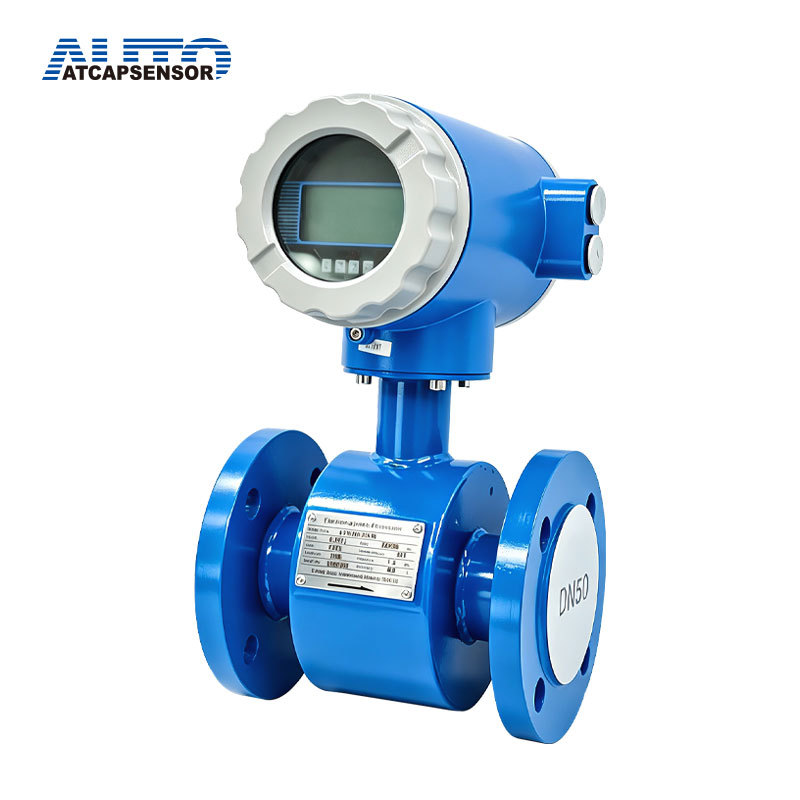

Estrutura | S | Tipo integrado com visor LCD | ||||||||

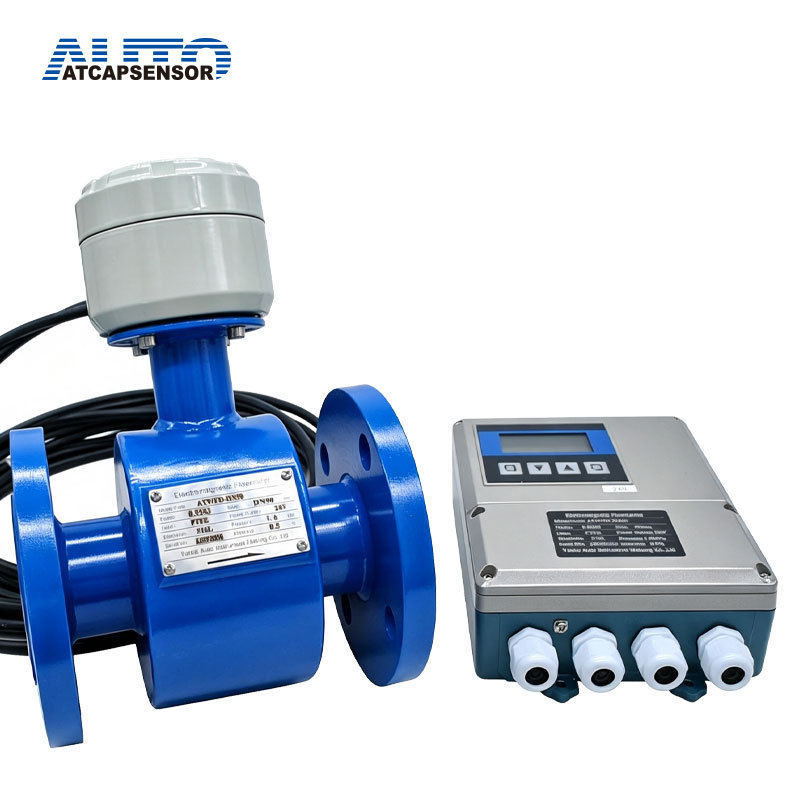

| L | Controle remoto com cabo de 10 metros. | |||||||||
Material do eletrodo | M | Ss316 | ||||||||
| T | Titânio | |||||||||
| D | Tântalo | |||||||||
| H | Liga Hastelloy C | |||||||||
| P | Plstino-Irídio | |||||||||
Saída de sinal | 0 | Sem saída | ||||||||
| 1 | 4-20mA/Mais | |||||||||
Material de revestimento | X | Borracha | ||||||||
| P | Óxido de propileno | |||||||||
| F | PTFE | |||||||||
| UM | PFA | |||||||||
Fonte de energia | 0 | 110-240 VCA | ||||||||
| 1 | 24VCC (20-36VCC) | |||||||||
| 2 | Fonte de alimentação por bateria | |||||||||
Comunicação | 0 | Sem comunicação | ||||||||
| 1 | Modbus | |||||||||
| 2 | ||||||||||
| 3 | ||||||||||
Conexão | Serviço de Segurança do Estado | Flange D16 DIN PN16 Flange D25 DIN PN25... | ||||||||
| AXX | Flange A15 ANSI150# Flange A30 ANSI300#... | |||||||||
| JXX | Flange J10 JIS 10K Flange J20 JIS 20K... | |||||||||
| XXX | Outro pedido | |||||||||
Material do corpo | CS | Aço carbono | ||||||||
| S4 | Aço inoxidável 304 | |||||||||
