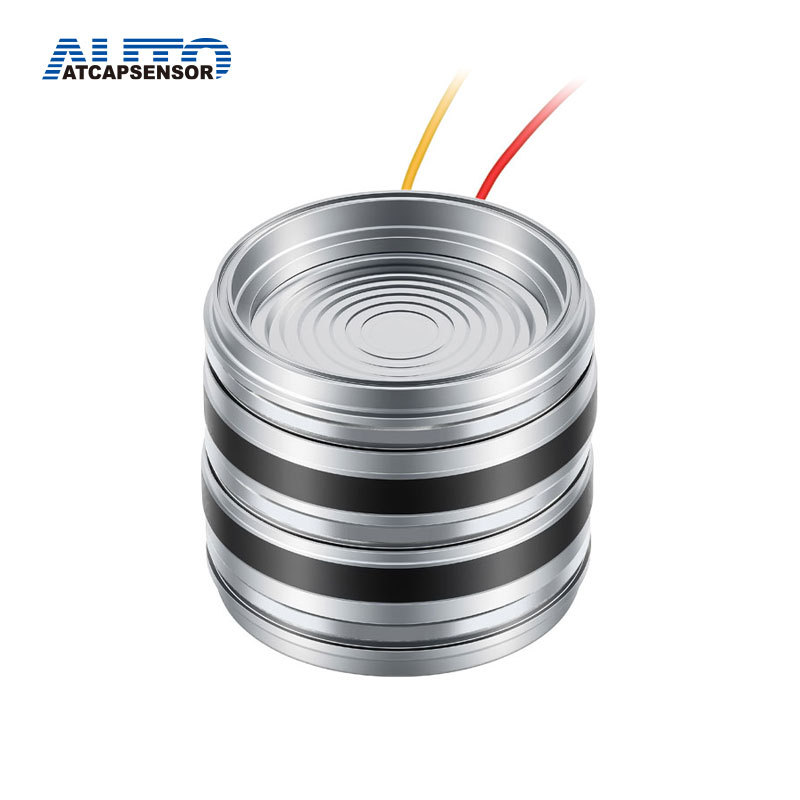

Sensor de pressão de capacitância de metal com célula de sensor Dp,Preço baixo Sensor de pressão de capacitância de metal com célula de sensor Dp Compra

Obter o preço mais recente? Responderemos o mais breve possível (dentro de 12 horas)

em formação
Descrição do produto
vídeo

dpt sensor

Breve introduçãoodução

O modelo 3351 é um transdutor de pressão diferencial capacitivo com construção toda em aço inoxidável soldado. O sensor de pressão diferencial está integrado dentro do 3351.

Diferentes tipos de fluido de enchimento estão disponíveis para este modelo para diferentes aplicações. O fluido de enchimento pode ser o fluido tipo A padrão para a indústria comum de uso geral, o fluido tipo B adequado para a indústria de oxigênio ou o fluido tipo C adequado para a indústria do tabaco.

Características

Estabilidade: 0,2%/ano
Faixa:250pF ±20PF
Zero:130pF ±20PF
Precisão:Faixa Nominal 0,1%
Número do modelo:AT3051
Faixa de temperatura do processo:-40 a 104ºC
Estabilidade:0,2%/ano
Fluido de enchimento:Silicone/óleo de flúor
Sistema de fiação: 3 fios, 5 fios
Material da carcaça: 316SS
Limite de sobrepressão: AP GP 13,8Mpa DR DP HP

Desempenho

Item	Parâmetros
Precisão	±0,1%
Estabilidade	±0,2% (12 meses)
Faixa de temperatura	-40°C ~ +140°C
Efeito da temperatura	Erro zero: ±0,25% / 55℃
Efeito da temperatura	Erro de intervalo: ±0,5% / 55℃
Pressão Estática	DP 13,8 MPa HP 25 MPa DR 6,9 MPa
Limite de sobrepressão	AP GP 13,8 MPa DR DP HP
Material do diafragma	316Lss Hastelloy C Tant Alúmen

Modelo	Estabilidade	Temperatura Limitar	Limite de pressão	Faixa
AT3051DP	±0 . 1 %UR eu	-40~140 ℃	13,79MPa	1,3~6890KPa
AT3051GP	±0 . 1 %UR eu	-40~140 ℃	13,79MPa	1,3~41370KPa
AT3051DR	±0 . 2 %UR eu	-40~140 ℃	6,9 MPa	0,125~1,5KPa
AT3051HP	±0 . 1 %UR eu	-40~140 ℃	31,02 MPa	6,2~2068KPa
AT3051AP	±0 . 1 %UR eu	-40~140 ℃	13,79MPa	6,2~6890KPa
AT3051LT	±0 . 2 %UR eu	-40~140 ℃		635~70380mmH2O
AT3051DP	±0 . 1 %UR eu	-40~140 ℃	13,79 MPa	635~6895KPa
AT3051GP	±0 . 1 %UR eu	-40~149 ℃	51,71 MPa	635~6895KPa
AT1151DP	±0 . 1 %UR eu	-40~140 ℃	13,79 MPa	1,3~6890KPa
AT1151GP	±0 . 1 %UR eu	-40~140 ℃	51,71 MPa	1,3~41370KPa
AT1151DR	±0 . 2 %UR eu	-40~140 ℃	6,9 MPa	0,125~1,5KPa
AT1151HP	±0 . 1 %UR eu	-40~140 ℃	31,02 MPa	6,2~6890KPa
AT1151AP	±0 . 1 %UR eu	-40~140 ℃	13,79 MPa	6,2~6890KPa
AT1151LT	±0 . 1 %UR eu	-40~140 ℃		635~70380mmH2O
AT1151DP	±0 . 1 %UR eu	-40~140 ℃	13,79 MPa	6,2~6890KPa
AT1151GP	±0 . 1 %UR eu	-40~140 ℃	13,79 MPa	6,2~6890KPa
AT2088	±0 . 5 %UR eu	-40~120 ℃		-0,1~40KPa
SP	±0 . 5 %UR eu	-20~80 ℃		-0,1~40MPa
SH-A	±0 . 5 %UR eu	-20~80 ℃		0~200m

Pacote e entrega

dp pressure sensor

diff pressure sensor

A pressão média é transferida para o diafragma de teste no meio da sala δ pelo diafragma de barreira e óleo de silicone. Como o diafragma de teste é um elemento flexível e estanque, ele produz deslocamento seguindo o diferencial de pressão.
O deslocamento do diafragma e o diferencial de pressão estão na proporção da direção, o deslocamento máximo é de 0,1 mm, é testado pela placa capacitiva em ambos os lados. Em seguida, o capacitor diferencial entre o diafragma de teste e a placa capacitiva é comutado para saída padrão pelo circuito Atual.
