Introdução

Com base na experiência de comissionamento em campo de projetos químicos e de energia no Sudeste Asiático e na América do Sul, este artigo centra-se nos principais cenários de aplicação da compensação de temperatura e pressão para transmissores de alta temperatura e pressão, e analisa a lógica central da compensação de temperatura e pressão. Os parâmetros de processo em tempo real são coletados por meio de transmissores de alta temperatura e pressão e transmissores de pressão HART para resolver problemas de dados de medição distorcidos e desvios na liquidação de transações para gases e vapor.

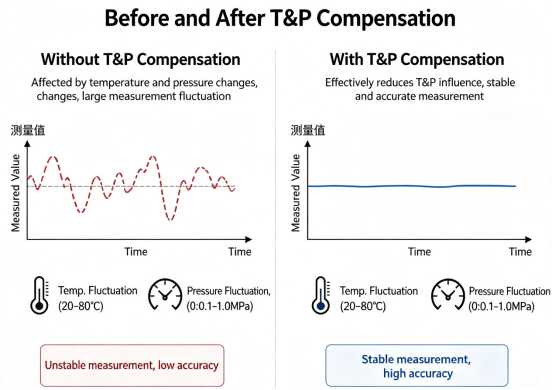

Os valores instantâneos e cumulativos exibidos nas telas dos medidores de vazão podem ser usados ​​diretamente para contabilidade de custos e conciliação comercial? A resposta é não. A temperatura e a pressão de operação da tubulação flutuam continuamente em instalações industriais, causando alterações síncronas na densidade do fluido. Se forem utilizados apenas os dados brutos de vazão do processo coletados por transmissores de pressão e temperatura de alta temperatura, sem compensação de temperatura e pressão, haverá desvios significativos nos dados estatísticos finais.

A compensação de temperatura e pressão converte uniformemente os valores de fluxo e volume do processo, medidos no local por transmissores de pressão de alta temperatura, transmissores de pressão HART e transmissores de pressão industriais, em estados de referência especificados por normas nacionais e internacionais, permitindo a comparação horizontal e vertical de dados de medição de diferentes tubulações e equipamentos.

Embora essa função consista apenas em um conjunto de configurações de parâmetros dentro dos instrumentos, ela determina diretamente a precisão das estatísticas de consumo de energia e da liquidação de transações. Para fluidos como gás natural e vapor, com flutuações drásticas no processo, a medição de alta precisão é impossível se apenas medidores de vazão forem instalados, sem transmissores de pressão industriais e transmissores de pressão de vapor para coletar os sinais de temperatura e pressão.

I. Por que a compensação de temperatura e pressão é obrigatória para a medição industrial

A temperatura e a pressão têm um impacto insignificante em meios líquidos, enquanto o volume de gás é altamente sensível à pressão e à temperatura do processo. Para um gás de massa idêntica, seu volume diminui sob baixa temperatura e alta pressão, e se expande acentuadamente sob alta temperatura e baixa pressão. Os medidores de vazão comuns medem apenas o volume do processo, enquanto a vazão mássica ou volumétrica padrão é necessária para o cálculo do consumo de energia da fábrica e para a liquidação de vendas externas. O cálculo da compensação deve ser realizado com os sinais de temperatura e pressão coletados por transmissores de alta temperatura e pressão compatíveis.

Caso típico de projetos químicos no exterior: Quando a pressão da tubulação principal de ar comprimido sobe de 0,6 MPa para 0,75 MPa e a temperatura do fluido aumenta de 25 °C para 45 °C, as estatísticas mensais de consumo de ar mostram uma diferença superior a 12% em comparação com a vazão dos compressores de ar, caso sejam utilizados medidores de vazão comuns sem compensação de temperatura e pressão. Após a coleta simultânea de pressão e temperatura por meio de transmissores de pressão e temperatura de alta temperatura e a ativação da função de compensação, os erros nos dados são significativamente reduzidos.

Problemas semelhantes ocorrem em dutos que transportam gás natural, nitrogênio, dióxido de carbono e vapor saturado. Sinais de fluxo únicos não conseguem realizar medições precisas em redes de tubulação com condições de processo variáveis, sendo necessário, portanto, construir um sistema de medição com compensação de temperatura e pressão, utilizando transmissores de pressão industriais e transmissores de pressão de vapor.

II. Dois tipos de erros de medição resolvidos pela compensação de temperatura

Expansão térmica média e contração a frio: A densidade do gás diminui com o aumento da temperatura. Se for adotado apenas o volume do processo medido por transmissores de pressão de alta temperatura, as variações de volume causadas pela temperatura serão contabilizadas como consumo real.

Deriva térmica do instrumento: Sensores e circuitos de transmissão integrados em transmissores de pressão HART e transmissores de pressão para altas temperaturas geram deriva zero com as mudanças de temperatura, sendo os erros de deriva mais acentuados em instrumentos de baixo custo.

As especificações de instalação no local exigem que os pontos de medição de temperatura estejam próximos às tomadas de pressão dos transmissores de pressão de alta temperatura e evitem zonas mortas de troca de calor, para que os valores de temperatura medidos correspondam realmente ao fluido. Caso contrário, os resultados da medição ainda serão distorcidos, mesmo com algoritmos de compensação bem desenvolvidos.

III. Pontos Essenciais da Compensação de Pressão: A Pressão Absoluta Deve Ser Adotada

A compensação de pressão corrige as alterações na densidade do gás induzidas por flutuações de pressão; quanto maior a pressão na tubulação, maior a massa por unidade de volume de gás. A maioria dos transmissores de pressão para altas temperaturas e transmissores de pressão para vapor emite pressão manométrica, e a pressão atmosférica padrão local deve ser sobreposta para o cálculo da compensação.

Pressão absoluta = Pressão manométrica + Pressão atmosférica local

Caso de projetos de fertilizantes: Quando a pressão manométrica na tubulação é de 0,6 MPa e a pressão atmosférica é de 0,101325 MPa, a pressão absoluta efetiva de entrada para o algoritmo de compensação de transmissores de pressão de alta temperatura é de 0,701325 MPa. Se a pressão manométrica for usada diretamente para o cálculo, a diferença na compensação mensal pode chegar a 8%. Essa falha fica oculta pelas curvas normais do instrumento e só pode ser descoberta durante a reconciliação. Ao selecionar e combinar transmissores de pressão industriais, é necessário esclarecer se a saída é em pressão absoluta ou se é necessária a conversão de parâmetros.

IV. Lógica básica de cálculo da compensação de temperatura e pressão

A compensação de gás é baseada na equação do gás ideal PV=nRT, com a seguinte fórmula de conversão:

Qₙ = Q × P / Pₙ × Tₙ / T

Definição de parâmetros

Qₙ: Fluxo em condição padrão

P: Fluxograma do processo (saída de elementos de pressão diferencial combinados com transmissores de pressão de alta temperatura)

P: Pressão média absoluta

Pₙ: Pressão padrão

T: Temperatura média em Kelvin

Tₙ: Temperatura padrão

Requisito obrigatório: a temperatura em Celsius deve ser convertida para Kelvin: T (K) = t (°C) + 273,15. Um erro comum de baixo nível durante o comissionamento em campo de transmissores de pressão de alta temperatura e transmissores de pressão HART é a entrada direta de valores de temperatura em Celsius.

Para cenários de medição de gás natural e vapor de alta pressão, a fórmula geral é utilizada apenas para fins de explicação do princípio. Totalizadores profissionais, combinados com transmissores de pressão de alta temperatura e transmissores de pressão de vapor, adotam algoritmos especiais com fatores de compressibilidade para atender aos padrões de liquidação de comércio exterior.

V. Composição de um Sistema Completo de Medição com Compensação de Temperatura e Pressão

Um conjunto de equipamentos de medição compatíveis contém quatro unidades de aquisição de sinal, todas selecionadas da lista de palavras-chave para promoção regional:

Sinal de fluxo: Elementos de pressão diferencial cooperam com transmissores de pressão de alta temperatura para emitir sinais de processo originais;

Sinal de temperatura: Os transmissores de temperatura coletam a temperatura do meio em tempo real para correção;

Sinal de pressão: Transmissores de pressão industriais, transmissores de pressão de vapor e transmissores de pressão HART coletam a pressão absoluta da tubulação para completar a compensação de densidade;

Unidade de cálculo: Totalizadores inteligentes e sistemas DCS leem sinais de transmissores de pressão de alta temperatura para realizar a conversão, acumulação e envio remoto de dados.

Seis itens a serem verificados durante o comissionamento no local: faixas de medição de temperatura e pressão compatíveis, distinção clara entre pressão manométrica e pressão absoluta, parâmetros de condição padrão unificados, unidades de vazão consistentes, amortecimento ajustável para sinais fracos e funções de alarme de falha ativadas. A maioria dos desvios de medição não é causada por danos ao hardware, mas sim por offsets acumulados resultantes do uso misto de unidades de parâmetros em transmissores de pressão de alta temperatura e transmissores de pressão HART.

VI. Principais condições de trabalho que exigem compensação de temperatura e pressão

Comércio de gás natural: A pressão nos gasodutos flutua drasticamente, e a compensação combinada com transmissores de pressão de vapor e transmissores de pressão de alta temperatura é uma configuração padrão para estações;

Controle do consumo de energia do ar comprimido: Os dados de fluxo do transmissor de pressão de alta temperatura, combinados com transmissores de pressão industriais, são usados ​​para identificar vazamentos em dutos;

Medição de energia térmica do vapor: A densidade do vapor saturado varia drasticamente com a temperatura, e os transmissores de pressão HART, combinados com transmissores de pressão de alta temperatura, convertem os valores de massa e calor;

Gás de processo químico: Os transmissores de pressão de vapor cooperam com transmissores de pressão de alta temperatura para garantir a precisão dos dados no cálculo da proporção de hidrogênio, dióxido de carbono e outros fluidos;

Monitoramento ambiental de gases de combustão: A pressão estática dos gases de combustão é coletada por transmissores de pressão industriais, que, juntamente com os dados de fluxo dos transmissores de pressão de alta temperatura, são convertidos em valores de emissão em condições padrão.

VII. Armadilhas comuns durante o comissionamento no local

Somente medidores de vazão são instalados sem transmissores de pressão de alta temperatura e transmissores de pressão industriais correspondentes; nenhum sinal de temperatura e pressão está disponível para apuração;

Distância excessiva entre os pontos de medição de temperatura e pressão e as portas de tomada de pressão dos transmissores de alta temperatura e pressão; a redução da pressão por meio de válvulas leva a parâmetros do meio coletados incorretos;

A profundidade de inserção insuficiente das mangas de temperatura causa atraso na medição da temperatura e curvas de compensação distorcidas em relação aos transmissores de pressão e temperatura de alta temperatura;

Não há distinção entre fluxo de processo e fluxo em condições padrão; os dados originais dos transmissores de pressão de alta temperatura estão misturados nos relatórios;

A compensação integrada nos medidores de vazão se sobrepõe à compensação secundária via DCS baseada em sinais de transmissores de pressão de alta temperatura, resultando em dados severamente distorcidos;

Não há alarme para sinais de temperatura e pressão interrompidos; parâmetros defeituosos de transmissores de alta temperatura e pressão são acumulados continuamente.

VIII. Métodos de Calibração para Sistemas de Compensação de Temperatura e Pressão

Comparação de ponto único: Dispositivos portáteis verificam em tempo real os valores de temperatura e pressão de transmissores de pressão de alta temperatura e transmissores de pressão HART para confirmar as faixas de medição e as conexões de fiação;

Verificação lógica: Sob condições de processo idênticas, o fluxo de condição padrão convertido dos transmissores de pressão de alta temperatura aumenta sincronizadamente com o aumento da pressão. Se a lógica for invertida, os parâmetros de pressão atmosférica devem ser verificados;

Verificação cruzada de dados: a vazão de ar dos compressores corresponde aos dados de fluxo cumulativo dos transmissores de pressão de alta temperatura; os dados de gás natural são compatíveis com os dados de liquidação dos transmissores de pressão de vapor nas estações;

Observação de anormalidades: O comissionamento só é considerado aprovado se não ocorrerem picos abruptos nas curvas de vazão dos transmissores de pressão de alta temperatura durante a inicialização e o desligamento do equipamento.

IX. Conclusão

A compensação de temperatura e pressão é a tecnologia essencial para a medição precisa de gás e vapor. O sistema de medição completo utiliza transmissores de pressão de alta temperatura como núcleo, com transmissores de pressão industriais, transmissores de pressão HART e transmissores de pressão de vapor complementando a coleta de parâmetros de temperatura e pressão. A precisão da medição não depende da marca dos instrumentos, mas sim da gestão padronizada de todo o processo, incluindo o layout dos pontos de medição dos transmissores, a configuração das unidades de parâmetros e os algoritmos de compensação. A padronização dos transmissores e a configuração dos parâmetros de compensação permitem que os dados de vazão contribuam para as estatísticas de consumo de energia e para a conciliação comercial; a configuração caótica dos parâmetros dos transmissores levará a inúmeras diferenças inexplicáveis ​​durante a conciliação mensal.
