Essencial para a depuração de controles industriais: como os engenheiros podem distinguir rapidamente contatos secos de contatos úmidos.

Essencial para a depuração de controles industriais: como os engenheiros podem distinguir rapidamente contatos secos de contatos úmidos.

Introdução

Em aplicações de controle industrial, como controle de CLP, intertravamento de instrumentos, sistemas de alarme de incêndio e automação predial, problemas comuns surgem frequentemente durante o comissionamento — como sensores disparando sem retorno, relés energizando, mas o equipamento não iniciando, alarmes falsos do sistema ou queima de módulos de entrada. A maioria desses problemas não se deve a falhas de equipamento, mas sim à confusão dos técnicos na lógica de fiação entre contatos secos e úmidos. Este artigo, baseado em cenários operacionais reais, explica as diferenças fundamentais entre esses dois tipos de contatos, equívocos comuns, métodos de identificação e contextos de aplicação apropriados, ajudando os engenheiros a diagnosticar falhas rapidamente e a padronizar as práticas de fiação.

I. Problemas comuns no local: 90% dos problemas de fiação decorrem de confusão nos terminais.

Em ambientes de controle industrial, diversas falhas ocultas na fiação ocorrem com frequência: as luzes indicadoras dos sensores acendem normalmente, mas o ponto de entrada do CLP não responde; as bobinas dos relés energizam corretamente, mas os equipamentos controlados a jusante não funcionam; os sistemas de alarme disparam alarmes falsos com frequência após o comissionamento; em casos graves, os módulos de entrada do CLP ou as placas de entrada de alarme podem ser queimados diretamente.

A maioria dos técnicos tem uma ideia errada comum: assume que um sinal fechado de dois fios significa "on" e uma conexão aberta significa "off,", aplicando uma lógica de fiação uniforme em todos os cenários. Na realidade, os sinais de controle industrial se dividem em duas categorias distintas — contatos secos (passivos) e contatos úmidos (ativos) — que diferem fundamentalmente em métodos de fiação, lógica de alimentação e equipamentos compatíveis. Conexões incorretas não causam erros imediatamente, mas podem levar a falhas de sinal, alarmes falsos do sistema, queima de módulos e outros problemas latentes — tornando este um dos fundamentos mais negligenciados, porém críticos, no comissionamento de controle industrial.

II. Análise de equívocos fundamentais: diferenças essenciais entre contatos secos e úmidos

A principal distinção entre contatos secos e úmidos reside no fato de possuírem ou não sua própria tensão de alimentação:

Contato seco (contato passivo): Não possui tensão ou fonte de energia; funciona exclusivamente como uma chave de circuito, semelhante a uma chave mecânica padrão. Não gera nenhum sinal elétrico por si só e requer uma fonte de energia externa para completar o circuito para que o dispositivo receptor detecte o sinal.

Contato úmido (contato ativo): Fornece sua própria tensão de saída nominal. Quando ativado, emite ativamente 12 V/24 V CC, eliminando a necessidade de uma fonte de alimentação externa para detecção e fornecendo diretamente um sinal válido ao receptor.

Erros críticos em campo incluem: conectar um sinal de tensão de contato úmido a um receptor que espera um contato seco passivo, o que frequentemente resulta em falha do módulo devido à sobretensão; inversamente, conectar apenas um contato passivo a um receptor que requer um sinal de tensão resultará em nenhum sinal detectável devido à falta de tensão no circuito.

III. Cenários típicos de falhas e análise da causa raiz

O relé é acionado, mas o CLP não recebe nenhum feedback de entrada.

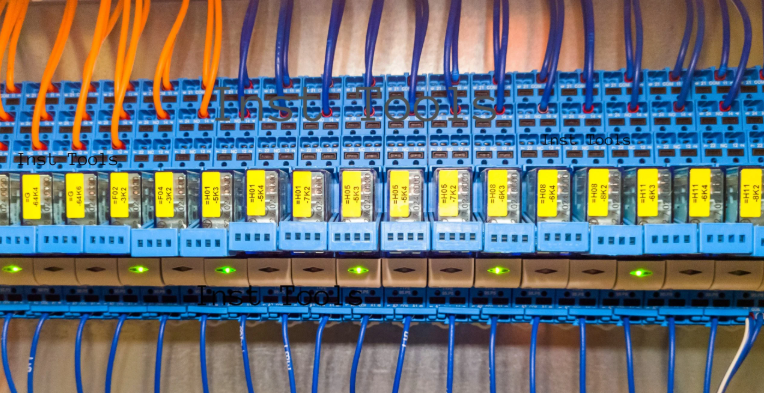

A energização da bobina do relé indica apenas que o circuito de controle está funcionando normalmente — não garante que o contato de saída acionará um sinal no CLP. A maioria dos relés possui contatos secos passivos, que simplesmente fecham o circuito, mas não podem fornecer 24 V de forma autônoma para a detecção do sinal. Se o terminal comum e o circuito de alimentação do CLP não estiverem conectados corretamente, a simples conexão do contato do relé não formará um circuito de entrada válido, resultando na operação do equipamento sem o reconhecimento do sinal pelo CLP. Esse problema geralmente ocorre durante atualizações de equipamentos ou fiação secundária em painéis de controle equipados com transmissor de nível de pressão diferencial, transmissor de pressão de 4-20 mA e densímetro online.

Luz do sensor acesa, mas anomalias na entrada do CLP.

Sensores de proximidade, sensores fotoelétricos, transmissores de pressão manométrica e dispositivos similares geralmente utilizam saídas ativas de transistores PNP/NPN (contatos úmidos). A luz indicadora acesa do sensor apenas confirma a detecção do alvo, não necessariamente a compatibilidade com o tipo de entrada do CLP. Configurações incompatíveis — como tipos de saída de sensor incompatíveis, modos de entrada do CLP ou conexões incorretas do terminal comum (COM) — podem levar a sintomas como a falha na iluminação dos pontos de entrada, permanência constante em posição acesa, inversão lógica ou oscilação do sinal. O diagnóstico deve se concentrar em três fatores principais: tipo de saída, método de alimentação e fiação dos terminais, especialmente ao integrar transmissores de pressão HART e medidores de densidade de líquidos com sistemas de automação.

Alarmes falsos frequentes em sistemas de segurança e incêndio

Interruptores magnéticos de portas, interruptores de nível e dispositivos de feedback de status/falhas de equipamentos geralmente empregam contatos secos passivos, projetados para interfacear com portas de entrada passivas em sistemas de alarme ou automação predial, em conjunto com transmissores remotos de nível de vedação e medidores de densidade química. Se sinais de tensão de contato úmido ativo forem conectados por engano, as consequências podem incluir alarmes falsos persistentes; em casos graves, podem danificar diretamente a placa de circuito de entrada, causando falha irreversível do equipamento.

IV. Guia Prático do Engenheiro: Como Distinguir Rapidamente Contatos Secos de Contatos Úmidos

Consulte os desenhos e manuais (método preferencial e mais preciso).

Etiquetas como “contato passivo”, “saída de relé”, “normalmente aberto/fechado” ou “contato livre de potencial” indicam contatos secos.

Etiquetas indicando “saída ativa”, “saída de 24 V CC”, “saída PNP/NPN” ou “saída de transistor” referem-se a contatos úmidos, amplamente utilizados em transmissores de pressão industriais, transmissores de pressão de nível de tanque e medidores de densidade de lama.

Utilize um multímetro para testes no local (método de emergência sem documentação).

Desligue a alimentação e desconecte toda a fiação externa. Use um multímetro no modo de continuidade ou resistência para testar o contato: se o contato apenas mudar de estado (aberto/fechado) ao ser ativado e não produzir nenhuma tensão autogerada, trata-se de um contato seco. Em condições normais de alimentação, uma tensão nominal de 12 V/24 V pode ser medida entre o terminal de saída e o terminal comum. A tensão varia sincronizadamente durante a operação, indicando um contato úmido, que é a forma de sinal padrão de transmissores de pressão inteligentes e transmissores de nível de flange.

Nota: A tensão medida em circuitos energizados não deve ser usada como único critério, pois tensões externas introduzidas no circuito podem levar a uma avaliação incorreta. O critério principal para a determinação é se o dispositivo emite tensão de forma independente.

V. Cenários de Aplicação: Uso Correto de Contatos Secos e Contatos Úmidos

Aplicações de contato a seco

Indicado para cenários que exigem isolamento elétrico, onde a tensão na extremidade receptora não é fixa e apenas o estado ligado/desligado precisa ser determinado. Dispositivos comuns incluem contatos de relé, botões de pressão, chaves fim de curso e contatos de feedback de falha/operação do equipamento compatíveis com os instrumentos fornecidos pelo fabricante do transmissor de pressão. As vantagens incluem forte isolamento, alta compatibilidade e fiação flexível. No entanto, uma fonte de alimentação externa para detecção deve ser conectada para formar um circuito completo para o funcionamento adequado.

Aplicações em contato com água

Aplicável quando a extremidade receptora requer entrada de tensão e os sensores possuem saídas de sinal padrão integradas. Dispositivos típicos incluem sensores de proximidade PNP/NPN, sensores fotoelétricos e saídas digitais ativas de instrumentos inteligentes, como transmissores de pressão de vapor, transmissores de nível de diafragma e densímetros digitais. A fiação deve corresponder rigorosamente aos níveis de tensão, tipos de CA/CC, terminais positivo/negativo e conexões de aterramento comuns para evitar falhas causadas por especificações incompatíveis.

VI. Conclusão

Contatos secos são interruptores passivos que simplesmente abrem ou fecham circuitos sem fornecer energia; contatos úmidos são sinais ativos com capacidade de geração de tensão e saída. Como conhecimento fundamental em automação industrial, a compreensão da lógica de fiação desses contatos é universal e se aplica a CLPs, instrumentos, sistemas de proteção contra incêndio e sistemas de automação predial equipados com conjuntos completos de transmissores de pressão, transmissores de nível de pressão diferencial e medidores de densidade de líquidos online. Durante o comissionamento e a solução de problemas em campo, em vez de substituir módulos ou sensores indiscriminadamente, verifique primeiro o tipo de contato, as características do sinal e as conexões dos terminais comuns. Essa abordagem resolve a maioria das falhas de sinal ocultas com eficiência, melhora significativamente a velocidade de depuração, reduz os riscos de danos aos equipamentos e garante a operação estável dos sistemas de controle industrial.
