Resumo

Um transmissor de pressão diferencial mede essencialmente a diferença de pressão entre dois pontos de medição, calculada como a pressão no lado de alta pressão menos a pressão no lado de baixa pressão. Um erro comum em campo é atribuir diretamente a pressão diferencial bruta à vazão, ao nível do líquido ou ao nível de obstrução do elemento filtrante. Os sinais de pressão diferencial são utilizados em diversas aplicações de medição, incluindo vazão em placas de orifício, vazão Venturi, pressão diferencial em filtros, nível de líquido em tanques fechados, nível em flanges de vedação remota, micropressão diferencial em salas limpas, pressão negativa em fornos e pressão diferencial entre entrada e saída de bombas. Combinando identificação em campo, seleção de produtos e solução de problemas, este artigo oferece uma introdução abrangente aos transmissores de pressão inteligentes e seus instrumentos correspondentes.

Os transmissores de pressão diferencial são amplamente utilizados em instalações industriais, mas seu valor real é frequentemente subestimado.

Alguns técnicos os tratam simplesmente como transmissores de pressão industriais de uso geral com duas portas;

Algumas pessoas só se lembram dos lados de alta (H) e baixa (L) pressão;

Outros associam os transmissores de pressão diferencial exclusivamente à medição de vazão por placa de orifício.

Nenhuma dessas interpretações está errada, mas ainda assim permanecem incompletas.

A principal vantagem de um transmissor de pressão diferencial reside na medição de uma grandeza física fundamental: a diferença de pressão entre dois pontos. Através da conversão de processos, essa pressão diferencial pode ser convertida em vazão, nível de líquido, resistência do fluido, pressão diferencial em salas limpas, nível de obstrução de filtros, pressão negativa em fornos ou condições de operação de equipamentos.

Assim sendo, ao inspecionar um transmissor de pressão diferencial no local, a faixa de medição não deve ser a única questão a ser considerada.

Primeiramente, é preciso esclarecer uma questão crucial:

Que parâmetro do processo essa pressão diferencial representa?

Figura 1: Lógica de medição de transmissores de pressão diferencial. Fórmula principal = Pressão do lado de alta − Pressão do lado de baixa

1. O que exatamente um transmissor de pressão diferencial mede?

Os transmissores de pressão diferencial são equipados com duas portas de tomada de pressão:

Lado de alta pressão, geralmente marcado com H

Lado de baixa pressão, geralmente marcado com L

Fórmula de saída principal:

Pressão diferencial = Pressão na porta de alta pressão − Pressão na porta de baixa pressão

A pressão diferencial positiva ocorre quando a pressão no lado de alta excede a pressão no lado de baixa.

A pressão diferencial negativa ocorre quando a pressão do lado de alta cai abaixo da pressão do lado de baixa; o transmissor emite valores dentro da faixa de medição inversa.

Embora a fórmula pareça simples, a maioria das falhas em campo decorre de uma compreensão inadequada desse princípio.

O transmissor em si não consegue identificar se as portas se conectam a placas de orifício, filtros, tanques de armazenamento ou dutos de ventilação. Ele detecta apenas a diferença de pressão entre os terminais H e L. A conversão da pressão diferencial em vazão, nível, resistência ou pressão diferencial ambiente depende de modelos matemáticos do processo, configuração do transmissor, lógica do CLP e visualização da IHM.

Quatro informações essenciais devem ser confirmadas em cada circuito de medição de pressão diferencial:

Ponto de conexão da porta de alta pressão

Ponto de conexão da porta de baixa pressão

Significado do processo representado pela pressão diferencial positiva

Fórmula de conversão entre faixa de pressão diferencial e unidades de engenharia.

Se algum ponto permanecer obscuro, é altamente provável que ocorram falhas de inversão de sinal, mesmo com fiação e comissionamento adequados.

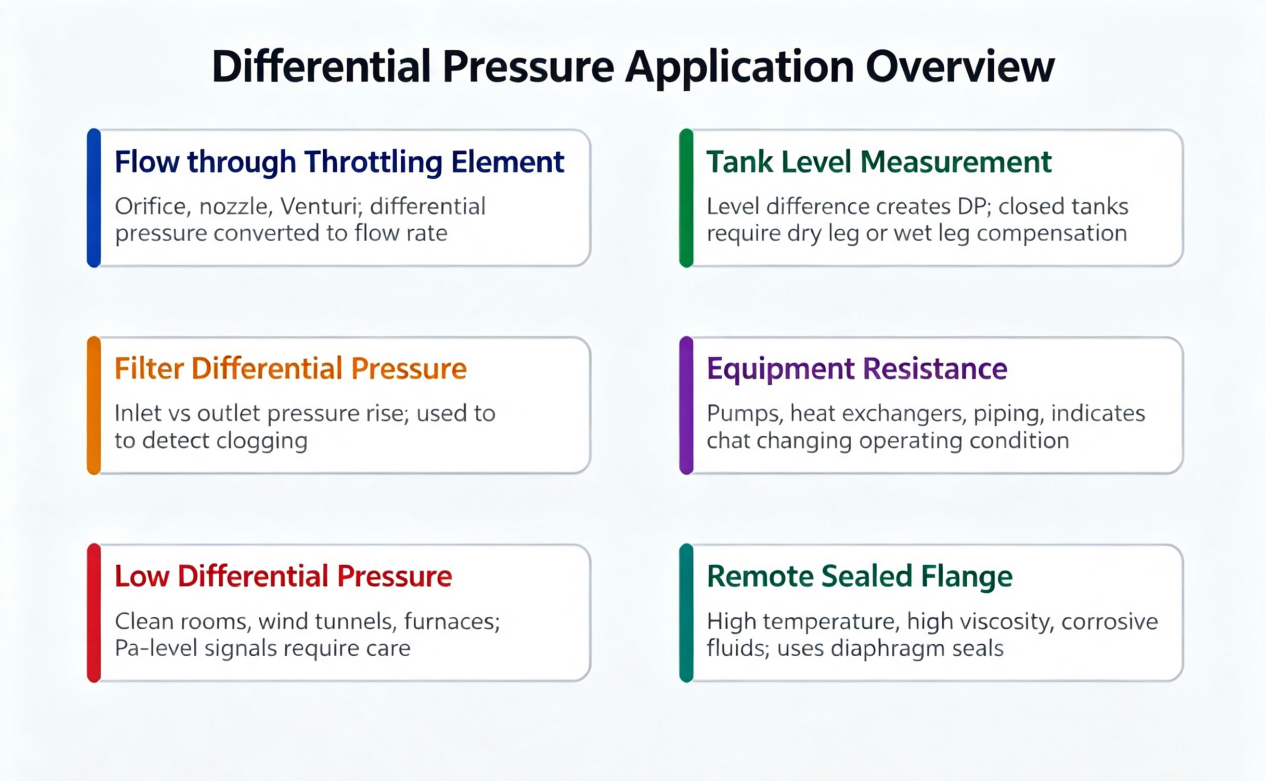

2. Por que uma única configuração de pressão diferencial pode servir para vários cenários de medição?

O valor industrial da pressão diferencial deriva de seu reflexo direto da resistência do processo ou da altura da coluna de líquido:

O fluido que passa pelos componentes de estrangulamento da tubulação gera uma perda de pressão proporcional à vazão.

O aumento da pressão diferencial através de um filtro indica elementos filtrantes obstruídos e meio filtrante contaminado.

A diferença de pressão entre o fundo e o topo do tanque corresponde diretamente à altura da coluna de líquido dentro do tanque.

Aplicações de baixa pressão, como dutos de ar, salas limpas e fornos, dependem da pressão diferencial em nível de Pascal para avaliar o equilíbrio da ventilação e os gradientes de pressão entre o interior e o exterior.

Em termos simples, os transmissores de pressão diferencial atuam como sensores básicos para diversas soluções de medição.

Ao combinar diversos elementos primários, estruturas de tomada de pressão, diafragmas isolantes, flanges de vedação remota e lógica de cálculo, um transmissor de pressão diferencial se adapta a variadas condições de campo. Transmissores de pressão para altas temperaturas e transmissores de pressão HART são instrumentos industriais comuns com forte presença no mercado químico, alimentício e petroquímico do Sudeste Asiático e da América do Sul. A maioria dos fabricantes de instrumentos oferece versões com comunicação de 4 a 20 mA.

3. Escoamento por Pressão Diferencial: A Aplicação Derivada Mais Típica

A medição de vazão por pressão diferencial é a principal aplicação dos transmissores de pressão diferencial.

Os principais elementos, incluindo placas de orifício, bicos, tubos Venturi, tubos de Pitot de média e tubos de Pitot, criam perda de pressão à medida que o fluido flui através deles. O transmissor de pressão diferencial captura a pressão diferencial, enquanto o sistema de controle converte as leituras em vazão. Instalações de campo frequentemente utilizam conjuntos completos com transmissores de pressão de 4 a 20 mA.

Principais observações no local

A taxa de fluxo e a pressão diferencial têm uma relação não linear. A maioria dos dispositivos de estrangulamento requer extração da raiz quadrada.

O cálculo da raiz quadrada deve ser realizado em apenas um local: dentro do transmissor ou no PLC/DCS. O cálculo da raiz quadrada em ambos os lados é proibido.

A raiz quadrada do transmissor embutido, combinada com a raiz quadrada repetida do PLC, causa distorção nas leituras de baixo fluxo.

Tratar a pressão diferencial como um fluxo linear resulta em um desvio de medição significativo.

Durante o comissionamento do circuito, confirme se o transmissor de pressão inteligente emite sinais de pressão diferencial bruta ou sinais de vazão processados ​​pela raiz quadrada.

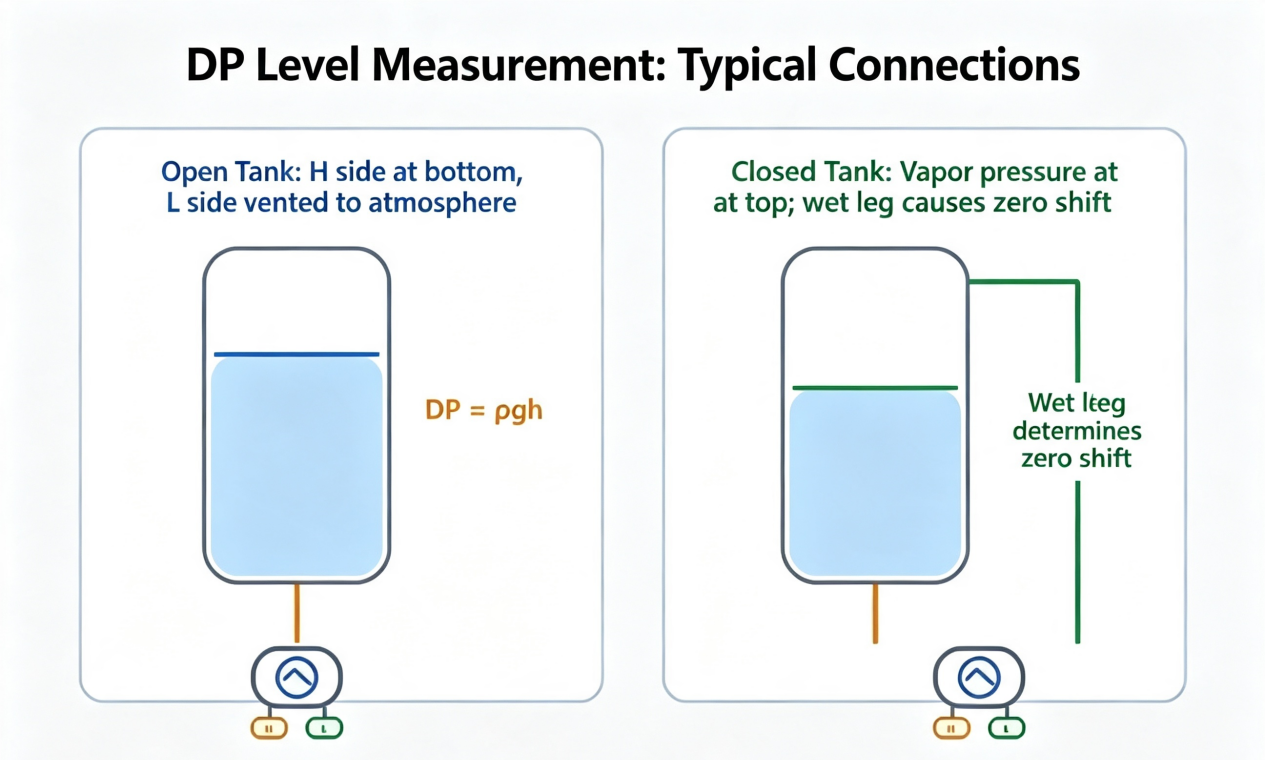

4. Medição de Nível por Pressão Diferencial: Tanques Abertos, Tanques Fechados e Soluções com Flanges de Vedação Remota

Tanques de armazenamento abertos

A porta de alta pressão conecta-se ao fundo do tanque; a porta de baixa pressão libera o vapor para a atmosfera. A pressão diferencial aumenta juntamente com o nível do líquido. O monitoramento pode ser feito com transmissores de pressão industriais padrão.

Tanques de armazenamento fechados

A pressão da fase gasosa atua igualmente no ponto de tomada de pressão no topo do tanque, portanto a pressão diferencial reflete apenas a altura da coluna de líquido. Transmissores com protocolo HART são necessários para a supressão precisa do ponto zero.

Configuração de flange de vedação remota

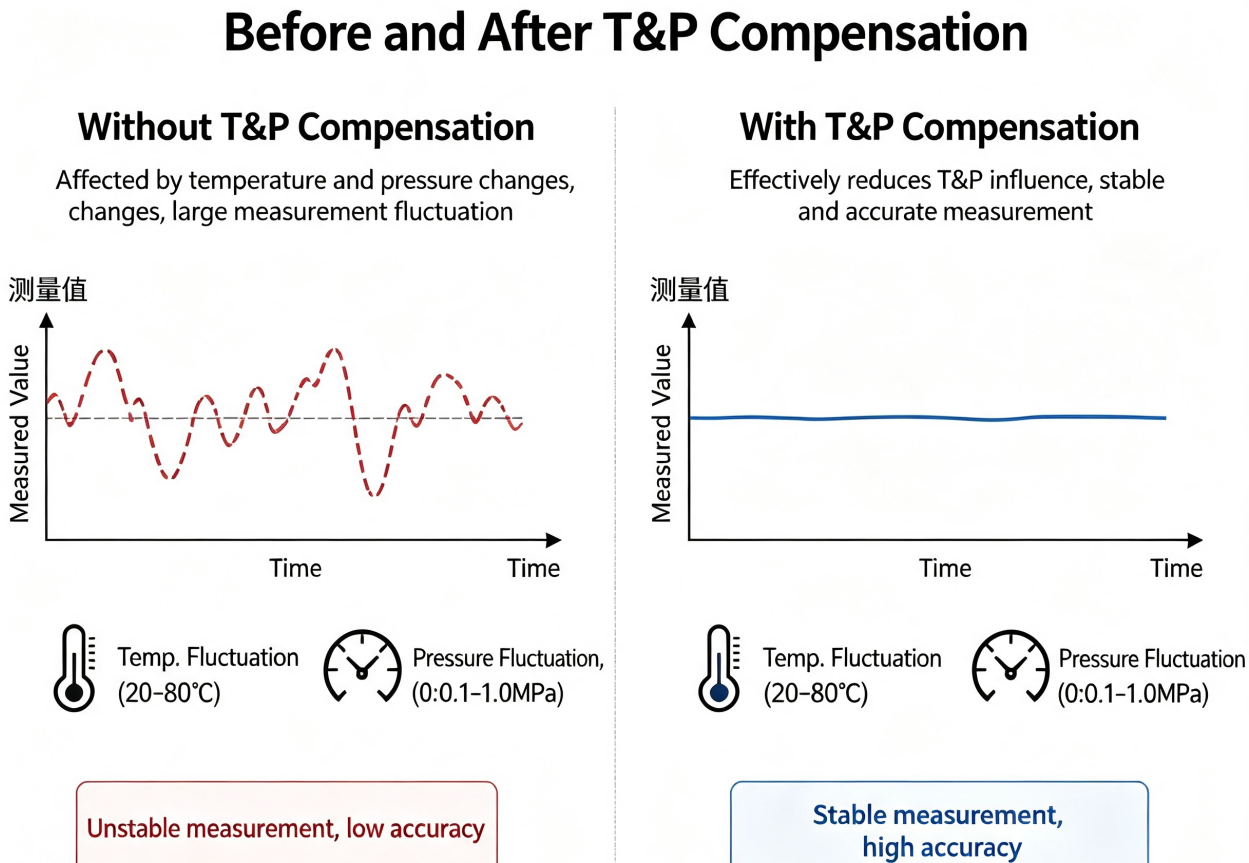

Conjuntos do tipo capilar, combinados com transmissores de pressão de alta temperatura, são usados ​​para meios de alta temperatura, corrosivos ou viscosos. Eles evitam o bloqueio da linha de impulso e a cristalização do meio, porém a deriva zero induzida pela temperatura requer compensação.

A seleção de instrumentos de medição de nível por pressão diferencial deve levar em consideração a densidade do meio, a pressão de operação e a supressão de zero. A seleção baseada apenas na faixa de medição geralmente produz medições imprecisas.

5. Filtros, bombas e trocadores de calor: monitoramento da integridade dos equipamentos por meio da pressão diferencial.

O aumento da pressão diferencial no filtro indica entupimento do elemento filtrante; a pressão diferencial entre a entrada e a saída da bomba reflete a variação da altura manométrica; a pressão diferencial elevada nos trocadores de calor indica incrustações e depósitos.

As equipes de operação e manutenção implantam transmissores de pressão OEM para monitoramento online de longo prazo, a fim de prever falhas nos equipamentos com antecedência.

Os pontos de tomada de pressão não devem ficar encostados nas paredes da tubulação para evitar interferência de correntes parasitas. Linhas de impulso bloqueadas causam leituras inválidas nos instrumentos.

6. Micropressão Diferencial: Dutos de Ar, Salas Limpas, Fornos e Controle de Pressão Ambiente

Salas limpas, dutos de remoção de poeira e fornos operam com micropressão diferencial em nível de Pascal, com rigorosos requisitos de estabilidade do ponto zero. Transmissores de pressão industriais padrão não atendem às especificações; instrumentos dedicados à medição de micropressão diferencial são obrigatórios.

A comutação da porta, o ligar e desligar do ventilador e o acúmulo de condensado podem causar flutuações na leitura. A calibração periódica do ponto zero é essencial para a manutenção de rotina.

7. Instrumentos derivados comuns construídos com base nos princípios da pressão diferencial

Transmissor de pressão diferencial inteligente padrão: Equipado de fábrica com HART de 4-20 mA, globalmente aceito para projetos; fornecido em conjuntos completos com diversos transmissores de pressão inteligentes.

Instrumento de pressão diferencial para altas temperaturas: Para tubulações de vapor e processos de alta temperatura, compatível com transmissores de pressão para altas temperaturas.

Instrumento de pressão diferencial com tecnologia HART: Suporta modificação remota de parâmetros, sendo a opção preferida por compradores do Sudeste Asiático e da América do Sul que buscam transmissores de pressão com tecnologia HART.

Instrumento de pressão diferencial personalizado OEM: Diafragmas e flanges personalizados, fabricados para condições específicas do local, adequados para aquisição em massa de transmissores de pressão OEM em fábricas.

Instrumento com pressão absoluta correspondente: Vasos fechados de alta pressão utilizam transmissores de pressão industriais com pressão absoluta para compensar a interferência da pressão atmosférica ambiente.

8. Seleção de instrumentos: a faixa de medição não é o único critério.

Além da faixa de pressão diferencial, verifique a classificação de pressão estática, a temperatura do fluido, as condições de serviço corrosivas, a classificação à prova de explosão e o protocolo de saída.

Aplicações com vapor em alta temperatura priorizam transmissores de pressão para altas temperaturas.

Os projetos de comércio exterior no exterior adotam, em sua maioria, transmissores de pressão HART.

A construção de instalações de grande porte suporta transmissores de pressão OEM personalizados.

As fábricas de produtos químicos padrão utilizam transmissores de pressão industriais de uso geral.

9. Armadilhas comuns na operação em campo

Portas de tomada de pressão H/L invertidas, resultando em leituras negativas em transmissores de pressão inteligentes.

Extração duplicada da raiz quadrada em circuitos de fluxo, resultando em valores de fluxo severamente subestimados.

Ao desconsiderar a densidade do meio na medição de nível, obtém-se uma deriva zero para os transmissores de pressão HART.

A desmontagem e remontagem incorretas dos capilares de vedação remota causam deslocamento do zero em transmissores de pressão de alta temperatura.

Exceder a classificação máxima de pressão estática, rompendo os diafragmas dos transmissores de pressão OEM em serviço de alta pressão.

10. Conclusão

Os transmissores de pressão diferencial exigem comissionamento em nível de sistema, abrangendo elementos primários, tubulação de impulso, transmissores de pressão inteligentes compatíveis, transmissores de pressão para altas temperaturas e transmissores de pressão HART. A dependência exclusiva de leituras locais no visor frequentemente gera desvios na medição. Dominar toda a cadeia de medição permite o monitoramento preciso de vazão, nível de líquido e pressão diferencial do equipamento, além de um diagnóstico de falhas eficaz.
