 Introdução

Com base em casos reais de falhas em salas limpas, a AUTO Instrument analisa as causas principais de disparos recorrentes de alarmes de pressão diferencial. Muitas falhas por deriva de pressão diferencial não decorrem de equipamentos danificados ou ventiladores do sistema com funcionamento anormal, mas sim da seleção incorreta de um transmissor de pressão manométrica em vez de um transmissor de pressão diferencial na fase inicial do projeto. Este artigo explica as principais diferenças e as múltiplas fontes de erro entre transmissores de pressão manométrica e diferencial. Além do princípio de funcionamento do transmissor de pressão diferencial, o artigo também aborda dicas práticas para calibração de transmissores de pressão diferencial e de pressão em campo, e fornece critérios de seleção rápida para ajudar os engenheiros a evitar erros na especificação de medições de micropressão.

 I. Fato do setor: Alarmes frequentes de pressão diferencial têm origem na seleção inadequada de instrumentos.

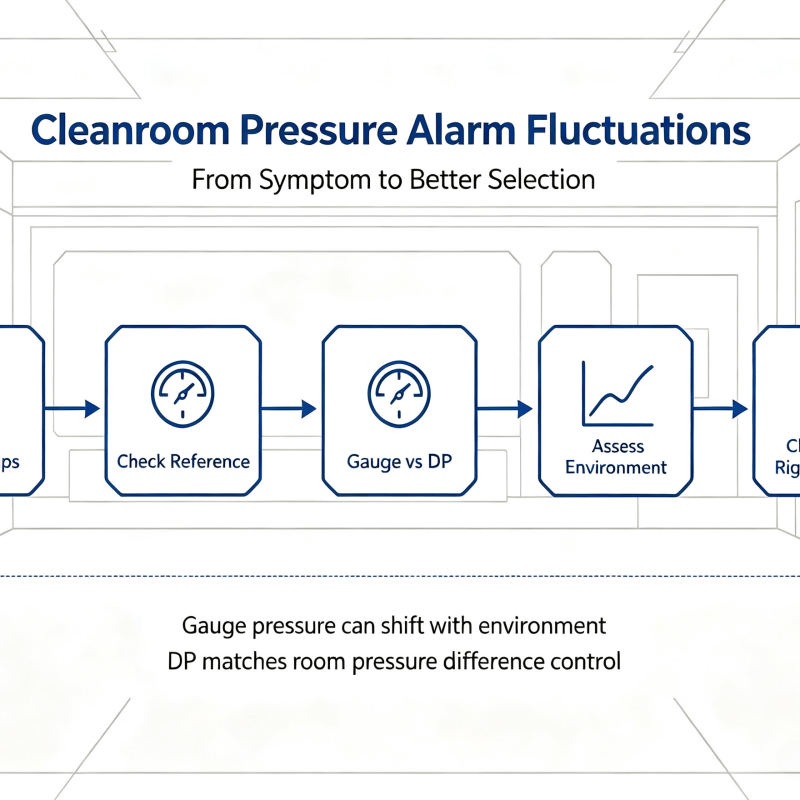

Alarmes de pressão diferencial disparam constantemente em salas limpas. As equipes de manutenção verificam o sistema de climatização; as aberturas dos dampers estão normais e a velocidade do ventilador permanece estável. Mesmo após a instalação de transmissores novos, as leituras continuam a apresentar variações de dezenas de pascais diariamente, com valores inconsistentes entre a manhã e a tarde. Após analisar vários meses de registros de manutenção, os técnicos descobrem que a causa raiz não está no hardware local, mas sim em um transmissor de pressão manométrica preenchido incorretamente na ficha técnica de seleção.

Esses problemas são comuns em aplicações de campo. Transmissores de pressão manométrica e transmissores de pressão diferencial têm nomes semelhantes e pequenas diferenças de preço, sendo facilmente substituídos uns pelos outros em aquisições. No entanto, seu desempenho difere drasticamente para medições de micropressão diferencial, resultando em leituras distorcidas e alarmes falsos frequentes.

O componente sensor principal de um transmissor é o diafragma sensor de pressão. Seu sinal de saída provém da diferença de pressão entre dois lados. Fisicamente, nenhum diafragma consegue medir um único valor de pressão absoluta isoladamente. Para transmissores de pressão manométrica, pressão absoluta e pressão diferencial, a única diferença essencial reside no que o lado de baixa pressão do diafragma está conectado.

Shhh! Um transmissor de pressão manométrica é essencialmente um transmissor de pressão diferencial cujo lado de baixa pressão está permanentemente aberto para a atmosfera; a pressão atmosférica é uma variável externa fora do controle do sistema.

Conforme documentado no manual do Rosemount 3051C, o diafragma isolante no lado de baixa pressão do transmissor de pressão manométrica modelo 3051TG abre diretamente para a atmosfera. Seu limite inferior de alcance varia com a pressão atmosférica — uma incerteza inerente ao ponto de referência para produtos de pressão manométrica. Muitas falhas de deriva em campo só podem ser corrigidas temporariamente realizando a calibração do transmissor de pressão.

 II. Principais destaques: Três erros inerentes aos transmissores de pressão manométrica amplificados em condições de micropressão 1. A linha de base de referência varia com as condições climáticas e as estruturas de ventilação são propensas a falhas

A parte traseira do diafragma dentro de um transmissor de pressão manométrica comunica-se com a atmosfera ambiente através de estruturas de ventilação. Três implementações comuns em campo são: orifício de ventilação com membrana de ePTFE, tubo de respiração e canal de exaustão labiríntico.

Quando a membrana respirável fica obstruída por contaminação por óleo, poeira ou névoa de tinta, ou congela/condensa no inverno, a pressão dentro da cavidade de referência fica travada no valor do momento do bloqueio. Alterações subsequentes na pressão atmosférica não conseguem atingir o lado de referência, manifestando-se como uma deriva inexplicável do ponto zero do transmissor. Se um orifício de ventilação estiver voltado para saídas de ar ou venezianas, a pressão dinâmica do ar introduzirá flutuações aleatórias de dezenas a centenas de pascais.

A própria pressão atmosférica flutua drasticamente. A pressão atmosférica padrão ao nível do mar é de 101,325 kPa, enquanto as leituras diárias práticas variam de 98 a 105 kPa. A variação diária causada por sistemas meteorológicos pode atingir de 2 a 3 kPa, sendo ainda agravada por efeitos de altitude, marés atmosféricas e eventos climáticos extremos.

De acordo com a norma ISO 14644-4, a pressão diferencial necessária entre classes adjacentes de salas limpas é de apenas 5 a 20 Pa. Quando o sinal medido é de apenas uma dúzia de pascais, a deriva atmosférica de fundo pode atingir milhares de pascais. O sinal alvo fica completamente envolto por perturbações atmosféricas, e o transmissor não consegue determinar se a pressão diferencial do processo mudou ou se as condições climáticas externas sofreram alterações.

2. A precisão em toda a extensão leva a um aumento acentuado dos erros relativos em faixas de micropressão.

Os índices de precisão para transmissores, por exemplo, ±0,1% FS, são calculados em relação ao valor de faixa completa (FS), independentemente da magnitude medida real.

Devido às limitações do projeto mecânico, os transmissores de pressão manométrica não conseguem atingir faixas de medição ultracurtas. Os transmissores de pressão manométrica em linha típicos geralmente começam na faixa de 10 kPa.

Tomemos como exemplo um transmissor de 0 a 10 kPa com precisão de ±0,1% da escala completa: seu erro absoluto é fixo em ±10 Pa. Ao medir um sinal de micropressão diferencial de 100 Pa, o erro relativo atinge 10%, e a credibilidade da medição fica amplamente comprometida.

3. A deriva térmica do ponto zero e o deslocamento da orientação de montagem introduzem interferência secundária.

As medições de micro-pressão diferencial operam próximas ao ponto zero da faixa de medição, onde as influências da deriva são mais concentradas. Para uma unidade com alcance de 10 kPa, cada variação de temperatura de 10 °C causa uma deriva de aproximadamente ±10 Pa no ponto zero. Uma variação de temperatura de 15 °C entre o dia e a noite no local resulta em um deslocamento de aproximadamente ±15 Pa no ponto zero.

Além disso, a orientação de montagem do transmissor cria um desvio no ponto zero. O manual da Rosemount registra um desvio induzido pela orientação de até aproximadamente 311 Pa para os modelos padrão e até 1243 Pa para as versões com capilar remoto. Esse desvio pode ser eliminado por meio da calibração do transmissor de pressão. No entanto, a deriva reaparece se a recalibração do ponto zero for omitida após a desmontagem e remontagem em campo para manutenção.

Comparação da magnitude do erro entre um transmissor de pressão manométrica de 0-10 kPa e um transmissor de pressão diferencial de 0-1 kPa: sob condições de operação de 500 Pa, a variação atmosférica diária introduz uma perturbação de ±2000 Pa na unidade de pressão manométrica, tornando-a praticamente inutilizável. Através da rejeição de modo comum, o transmissor de pressão diferencial cancela a variação da pressão atmosférica, resultando em um erro combinado em torno de 0,4%. Este mecanismo só pode ser compreendido através do estudo do princípio de funcionamento do transmissor de pressão diferencial.

 III. Valor do Cenário: Mecanismo de Funcionamento dos Transmissores de Pressão Diferencial para Medição de Micropressão e Armadilhas de Aplicação Não Negligenciáveis ​​1. Principal vantagem dos transmissores de pressão diferencial: rejeição de modo comum

Segundo o princípio de funcionamento do transmissor de pressão diferencial: ambos os lados, de alta e baixa pressão, conectam-se aos pontos de medição em campo. As variações da pressão atmosférica afetam igualmente ambos os diafragmas e se cancelam após o cálculo diferencial.

`(P₁+ΔP_atm)−(P₂+ΔP_atm)=P₁−P₂`

A linha de base de referência não depende mais da atmosfera ambiente flutuante. Portanto, o transmissor DP pode adotar faixas ultracurtas, de 0 a 100 Pa, para obter uma aquisição de pressão diferencial micro-realmente precisa. Esse mesmo princípio se aplica à medição do nível de líquido em tanques fechados: o lado de baixa pressão se conecta ao espaço da fase gasosa no topo do tanque para subtrair a pressão da fase gasosa e obter a pressão da coluna de líquido pura ρgh.

2. Três riscos críticos na aplicação de transmissores de pressão diferencial

1) Erro de pressão estática: Ao medir pequenas pressões diferenciais sob alta pressão estática na linha, a pressão estática introduz um ponto zero e um desvio de faixa, o que é exclusivo dos transmissores de pressão diferencial. Para aplicações com alta pressão estática, verifique as curvas de erro de pressão estática e selecione modelos com compensação de pressão estática.

2) Desvio de coluna de líquido e temperatura na linha de impulso: As duas linhas de impulso devem ter o mesmo comprimento, temperatura idêntica e elevação idêntica. Diferenças de altura ou discrepâncias de temperatura entre os dois lados produzem pressão diferencial falsa. As linhas de gás devem permitir a drenagem automática do condensado; as linhas de líquido devem permitir a ventilação automática das bolhas de gás. Quando ocorrer uma anormalidade no ponto zero, inspecione primeiro a tubulação antes de realizar a calibração do transmissor de pressão.

3) Sobrepressão unidirecional danificando diafragmas: Os diafragmas de micro-pressão diferencial são finos e têm baixa tolerância à sobrecarga unidirecional. O funcionamento incorreto da válvula ou o bloqueio unilateral com consequente aumento de pressão podem deformar ou romper permanentemente o diafragma. Siga rigorosamente a lógica de operação do grupo de três válvulas: abra primeiro a válvula equalizadora e feche-a por último.

3. Guia rápido de seleção de instrumentos

✅ Prefira transmissores de pressão diferencial (DP)

Sinal medido < 10 kPa; a própria pressão de referência flutua; relação deriva/sinal > 5%.

Aplicações típicas: pressão diferencial em salas limpas, queda de pressão em cartuchos de filtro, pressão diferencial em dutos, nível de líquido em tanques fechados, medição de vazão em placas de orifício. Requer linhas de impulso duplas, grupo de três válvulas, além de sistema de aquecimento, drenagem e ventilação adequados.

✅ Prefira GP (transmissor de pressão manométrica)

Sinal medido > 100 kPa; a referência é definitivamente a atmosfera; relação deriva-sinal < 1%.

Aplicações típicas: pressão em tubulações, pressão de descarga de bombas, nível de líquido em tanques abertos. Requer apenas uma única tomada de derivação para uma instalação simples.

Faixa intermediária (10–100 kPa): Calcule a razão entre a deriva de fundo e o sinal medido. Escolha a solução de pressão diferencial se a razão for > 5%. Se a pressão atmosférica for a referência confirmada e a calibração periódica do transmissor de pressão for aceitável, o transmissor de pressão manométrica continua sendo uma alternativa econômica e confiável.

 IV. Conclusão Suplementar

O ponto de referência zero de um transmissor de pressão manométrica está vinculado à pressão atmosférica variável. A flutuação atmosférica é desprezível para pressões medidas de alta magnitude, mas torna-se a principal fonte de erro para condições de micropressão da ordem de centenas de pascais.

Conforme explicado pelo princípio de funcionamento do transmissor de pressão diferencial: o transmissor DP alterna sua entrada de referência para um segundo ponto de medição do processo e elimina a interferência atmosférica por meio da rejeição de modo comum, permitindo a medição precisa da micropressão diferencial.

Essa armadilha relacionada à seleção é altamente enganosa. Os transmissores vêm com certificados de fábrica completos e sinais de saída válidos; os problemas não surgem durante o comissionamento. Disparos frequentes do alarme de pressão diferencial só ocorrem quando mudanças atmosféricas óbvias, como as variações entre o dia e a noite ou as condições climáticas, acontecem. Durante o trabalho de seleção em engenharia, esclareça os limites de aplicação entre transmissores de pressão manométrica e transmissores de pressão diferencial. Realize a calibração do transmissor de pressão quando necessário para evitar a necessidade de solução de problemas repetida no local posteriormente.

A AUTO Instrument oferece um portfólio completo de transmissores de pressão diferencial e transmissores de pressão manométrica. Fornecemos suporte na seleção para condições de trabalho que incluem micropressão diferencial em salas limpas, nível de líquido em tanques fechados e pressão em redes de tubulação, ajudando a evitar riscos ocultos decorrentes de uma seleção inadequada e garantindo a operação estável e de longo prazo dos sistemas de medição.
