7 Guias de Instalação Detalhados para Conexões Comuns de Tubulação de Instrumentação

7 Guias de Instalação Detalhados para Conexões Comuns de Tubulação de Instrumentação

As conexões de tubulação de instrumentação podem parecer pequenas e discretas, mas quando falham, os problemas podem ser difíceis de resolver. Instalações de tubulação em campo frequentemente enfrentam problemas como: nenhuma anormalidade após a instalação inicial, mas ocorre vazamento assim que a pressão é aplicada; nenhum vazamento sob baixa pressão, mas o vazamento começa à medida que a pressão aumenta; ou durante a manutenção, o aperto parece resolver o problema temporariamente, apenas para que manchas de óleo, bolhas ou cristalização do fluido reapareçam após alguns dias de operação.

A maioria das pessoas suspeita imediatamente de má qualidade das conexões, mas técnicos de campo experientes sabem que a maioria dos vazamentos em tubulações de instrumentos não é causada por conexões danificadas em si, mas sim por seleção inadequada, combinação incorreta de roscas, desalinhamento na instalação de conexões de compressão, preparação irregular da extremidade do tubo ou aperto insuficiente — pequenos descuidos que se acumulam e representam riscos de vazamento a longo prazo.

I. Não misture e combine acessórios só porque eles parecem semelhantes.

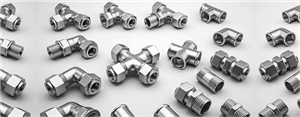

Os acessórios comuns para tubulações de instrumentos se dividem em sete categorias principais, cada uma com funções distintas:

1. Acoplamentos retos: Utilizados para conexões diretas entre dois trechos retos de tubulação, amplamente usados ​​em obras.

2. Conexões de cotovelo: Projetadas para curvas de tubos, comumente usadas em curvas de 90 graus.

3. Conexões em T: Permitem a ramificação de uma tubulação, frequentemente usadas em linhas de tomada de pressão, linhas de amostragem e conexões de derivação de instrumentos.

4. Uniões de acoplamento com porcas ajustáveis: Adequadas para locais que exigem desmontagem frequente, ajuste de ângulo ou manutenção posterior.

5. Acoplamentos redutores: Facilitam a transição entre tubos de diferentes tamanhos, tipos de rosca ou estilos de conexão.

6. Tampões: Utilizados para vedar extremidades de tubos não utilizadas.

7. Acoplamentos redutores: Conectam tubos de diâmetros diferentes.

Embora essas conexões pareçam semelhantes, elas nunca devem ser trocadas arbitrariamente. Existem diferenças nas classificações de pressão, métodos de vedação, padrões de rosca, materiais e fluidos compatíveis. Os sistemas de tubulação de instrumentação frequentemente envolvem pressão, temperatura, fluidos corrosivos e sistemas de intertravamento de segurança. A escolha de uma conexão inadequada — mesmo que apertada repetidamente — pode apenas mascarar temporariamente os problemas de vazamento.

II. O fato de poder ser parafusado não significa que esteja instalado corretamente.

As roscas são um dos pontos de falha mais comuns em conexões de tubulação de instrumentação. Os tipos de rosca mais comuns incluem métrica, NPT, BSP, G, R, Rc, entre outras. Você não precisa memorizar todos os nomes, mas precisa entender: o simples fato de as roscas se encaixarem não significa que atendam às especificações padrão.

Algumas roscas dependem de sua própria forma para vedação, outras dependem da vedação frontal, enquanto algumas requerem juntas, anéis de vedação ou superfícies de vedação metálicas. Diferentes mecanismos de vedação exigem diferentes procedimentos de instalação. Nunca presuma compatibilidade simplesmente porque as roscas "encaixam" algumas voltas. Na prática, é comum que as roscas engatem suavemente inicialmente, mas encontrem resistência durante o aperto, o que acaba danificando o perfil da rosca ou as superfícies de vedação e tornando a conexão inutilizável.

A fita de Teflon também deve ser usada com cautela. Roscas cônicas podem usar fita de vedação ou selante em aplicações apropriadas, mas estruturas com vedação frontal, vedação com anel O — ou conexões cujo uso de fita é explicitamente proibido pelos fabricantes — nunca devem ser envoltas em fita. Resíduos soltos da fita podem entrar no sistema de tubulação do instrumento e obstruir passagens pequenas, como conjuntos de válvulas ou transmissores de pressão.

Antes da instalação, verifique sempre três pontos-chave: compatibilidade do tamanho da rosca, distinção entre roscas cônicas e paralelas e confirmação da estrutura e localização da vedação.

III. Conexões de compressão não servem para apertar com mais força

As conexões de compressão são extremamente comuns em sistemas de tubulação de instrumentos, mas muitas pessoas acreditam erroneamente que quanto mais apertado, melhor a vedação — um equívoco. A confiabilidade das conexões de compressão depende do alinhamento preciso entre a virola, o tubo e o corpo da conexão, e não da força bruta.

As conexões de compressão padrão geralmente consistem em um corpo, porca, anéis de vedação dianteiro e traseiro e tubo. As variantes incluem modelos com anel de vedação único e anéis de corte. Durante o aperto, o anel de vedação dianteiro veda contra a superfície de vedação do corpo, formando também uma vedação com a parede externa do tubo; o anel de vedação traseiro ou anel de corte prende o tubo firmemente para evitar afrouxamento sob pressão, vibração ou forças externas. Os pontos-chave na instalação do anel de vedação são garantir a inserção correta do tubo, a orientação correta do anel e o número apropriado de voltas de aperto — evitando o aperto excessivo a todo custo.

IV. Instalação no local: Concentre-se nestas etapas 1.

As extremidades cortadas dos tubos devem ser planas e isentas de cortes oblíquos, achatamento ou deformação oval. Tubos cortados às pressas, mesmo que unidos, resultarão em distribuição desigual de tensão nas conexões. Embora a pressurização inicial possa não apresentar vazamentos, a operação a longo prazo sob vibração e flutuações de temperatura pode facilmente levar a vazamentos. 2.

Remova completamente as rebarbas e os detritos metálicos. Após o corte, formam-se rebarbas nas extremidades interna e externa do tubo, o que não só afeta a profundidade de inserção, como também pode riscar as superfícies de vedação. Os fragmentos metálicos residuais dentro do tubo são ainda mais perigosos, pois podem obstruir passagens estreitas em tubos de instrumentos, válvulas de agulha e conjuntos de válvulas — exigindo, portanto, a sua remoção completa. 3.

Certifique-se de instalar as ponteiras corretamente. Ponteiras simples, ponteiras duplas e anéis de corte possuem orientações de instalação específicas. Ponteiras com arestas de corte devem ser montadas estritamente de acordo com os diagramas do fabricante. Embora possam ser forçadas a entrar no lugar se instaladas ao contrário, a ponteira não fixará o tubo adequadamente, podendo falhar e causar vazamentos sob pressão ou vibração.

5. Conexões de Engate Rápido: Não tenha pressa para ser mais rápido

As conexões de engate rápido são práticas de instalar e comumente usadas em sistemas pneumáticos, tubulações de baixa pressão e locais que exigem desmontagem frequente. No entanto, elas não são simplesmente plug-and-play. Antes da instalação, verifique a compatibilidade do fluido, da pressão, da temperatura e do material da tubulação. Conexões de engate rápido comuns nunca devem ser usadas em sistemas de alta pressão, com fluidos altamente corrosivos, fluidos perigosos ou linhas críticas de intertravamento de segurança. Antes da montagem, certifique-se de que a extremidade da tubulação esteja limpa, lisa e livre de arranhões visíveis, contaminação por óleo ou rebarbas. Ao inserir a tubulação na conexão, certifique-se de que esteja totalmente encaixada — marcar a profundidade de inserção na tubulação previamente pode ajudar. Após a inserção, puxe a tubulação suavemente para confirmar se as travas de segurança estão firmemente engatadas. A maioria dos vazamentos em conexões de engate rápido ocorre devido à inserção incompleta ou ao pré-tratamento inadequado das extremidades da tubulação. Nunca force a remoção; primeiro interrompa o fornecimento do fluido e despressurize, depois pressione o mecanismo de liberação para extrair a tubulação. A remoção sob pressão ou a extração forçada da tubulação pode arranhar a superfície da tubulação e danificar as travas ou vedações internas.

6. Algumas dicas para instalação no local

- Não instale se a extremidade cortada do tubo estiver irregular; o desalinhamento causa tensão desigual na virola.

- Não instale se houver rebarbas na extremidade; as rebarbas podem riscar as superfícies de vedação e detritos podem obstruir a tubulação.

- Não force o aperto se as especificações da rosca não forem confirmadas; mesmo que as roscas se encaixem, isso não garante a compatibilidade com os padrões.

- Não aperte se a orientação da ponteira não estiver clara; a instalação incorreta inevitavelmente exigirá retrabalho posteriormente.

- Não gire a porca se o tubo não estiver totalmente inserido; uma posição de encaixe incorreta pode causar vazamentos.

- Após inserir uma conexão rápida, sempre puxe para trás para verificar e confirmar o encaixe correto.

Descarte a ideia errada de que apertar demais é mais seguro. O aperto correto é suficiente — apertar demais também pode causar vazamentos. Implemente medidas abrangentes de prevenção de vazamentos.

7. Conclusão

Embora as conexões de tubulação para instrumentação possam parecer simples em sua estrutura, seu desempenho depende muito de detalhes de instalação meticulosos. A maioria das falhas por vazamento não são incidentes repentinos, mas sim problemas ocultos deixados durante a instalação — revelados apenas sob pressão, temperatura elevada ou vibração.

Para obter instalações de tubulação de alta qualidade e sem vazamentos a longo prazo, confiar apenas na força bruta ou numa atitude negligente de "bom o suficiente" não funcionará. Preste atenção a cada detalhe: verifique a seleção das conexões, confirme o método de vedação das roscas, limpe bem as extremidades dos tubos, siga a orientação correta de instalação das virolas, assegure a inserção completa do tubo, controle o ângulo de aperto com precisão e implemente medidas completas de vedação. Somente assim as conexões de tubulação de instrumentação poderão operar de forma confiável e evitar diversos problemas de vazamento.
